2 uncje 2,4 mm 6-warstwowe prototypowe płytki PCB HDI Quick Turn Printed Circuit Board

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xwarstwa PCB | 6-warstwowa prototypowa płytka HDI Quick Turn | Martial | FR4 TG150 |
---|---|---|---|
Maska lutownicza | TAIYO Czarny | Najmniejsza ścieżka/przerwa PCB | 3/3 mil |
Najmniejsza dziura | 0,1 mm | Aplikacja | produkty cyfrowe |
Czas realizacji | Najszybciej 24H dla 2L i 4L | ||
High Light | 2 uncje 6-warstwowy prototyp PCB,2,4 mm 6-warstwowy prototyp PCB |
2 uncje 2,4 mm 6-warstwowe prototypowe płytki PCB HDI Quick Turn Printed Circuit Board

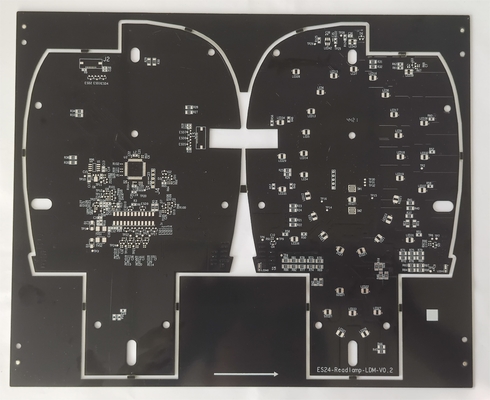

2 uncje 2,4 mm 6-warstwowy prototyp HDI Quick Turn PCB Czarna maska lutownicza
HSX Circuit obejmuje ponad 5000 produktów PCB miesięcznie, od jednowarstwowych do 32L FR-4 PCB, od IMS PCB, płyt HDI, po płytki PTFE o wysokiej częstotliwości i płyty Rigid-flex.Zapewniamy elastyczne usługi produkcji w szybkim tempie (od 12 godzin do 72 godzin), a także produkcję płytek drukowanych w małych i dużych ilościach.
Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, kontrola przemysłowa, nauka i edukacja, urządzenia medyczne i lotnictwo.
Maksymalna liczba warstw: 32 warstwy (≥20 warstw wymaga przeglądu)
Maksymalny rozmiar panelu wykończenia: 740*500 MM (> 600 MM wymaga przeglądu)
Minimalny rozmiar panelu wykończenia: 5 * 5 mm
Materiał PCB: PI + FR4, FR4, Rogers...
Grubość PCB: 0.2 ~ 4.0mm(<0.2mm,>4mm wymaga przeglądu) (Grubość płyty ≤ 0.6mm, nie dotyczy powierzchni HASL)
grubość miedzi wewnętrznej i zewnętrznej podstawy miedzi: Min. 0,3 / 0,5 uncji, maks. 3 uncje, postęp 4-6 uncji
Łuk i skręt: 0,075%
min.Rozmiar otworu: 0.15mm (<0.15mm wymaga przeglądu)
HDI Min. otwór wiertniczy: 0,08-0,10 MM
Ścieżka / przerwa PCB: 3 mil (0,075 mm)
Zarys PCB: Routing/V-CUT/Punching
Grubość maski lutowniczej: standardowa 15-20um;Zaawansowany: 35um
Minimalna szerokość mostka maski lutowniczej: zielony 4 mil, inny kolor 4,8 mil
Otwory do napełniania maski lutowniczej: 0,1-0,5 mm
Kolor maski lutowniczej: zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony, biały itp
Sitodruk PCB: biały, czarny i zgodnie z twoją prośbą
Zdzieralna grubość maski: 500-1000um
Film utleniający OSP: 0,2-0,5um
Płytka drukowana Liczba warstw: | 6L | Laminat płytki drukowanej: | FR4 TG150 |
Grubość warstwy miedzi: | 1/1/1/1/1/1/oz | Grubość deski: | 2,4 mm |
Najmniejszy rozmiar otworu: | 0,1 mm | Najmniejsza ścieżka / przerwa PCB: | 3/3 mil |
Kolor maski lutowniczej: | Kolor czarny KSM | Kolor sitodruku: | Biały |
Powierzchnia PCB wykończona: | OSP | Profil tablicy: | Rozgromienie |
Zastosowanie płytki PCB: | produkty cyfrowe | ||
Prośba Specjalne wymagania: | HDI Zakopane przelotki i ślepe przelotki, dwustopniowe układanie w stos |
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną, szybką produkcję prototypów PCB i linie produkcyjne PCB o dużej objętości.
P2: Jaki format pliku PCB możesz zaakceptować do produkcji?
Odp.: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie wyprodukujemy PCB dla kogoś innego z twoimi plikami, chyba że otrzymamy pisemną zgodę z twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.
P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp .: Tak, możemy pomóc ci sklonować PCB.Po prostu wyślij nam próbkę PCB, możemy sklonować projekt PCB i opracować go.
P5: Jaki jest twój standardowy czas realizacji PCB?
Odp .: Próbka / prototyp (mniej niż 3 m2):
1-2 warstwy: od 3 do 5 dni roboczych (najszybciej 24 godziny w przypadku usług szybkiego zwrotu)
4-8 warstw: 7 ~ 12 dni roboczych (najszybciej 48 godzin w przypadku usług szybkiego zwrotu)
Produkcja masowa (poniżej 200 m2):
1-2 warstwy: od 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
P6: Jaką płatność akceptujesz?
O: Przelew bankowy (T/T) lub akredytywa (L/C) lub Paypal (tylko dla małych wartości poniżej 500 usd)
