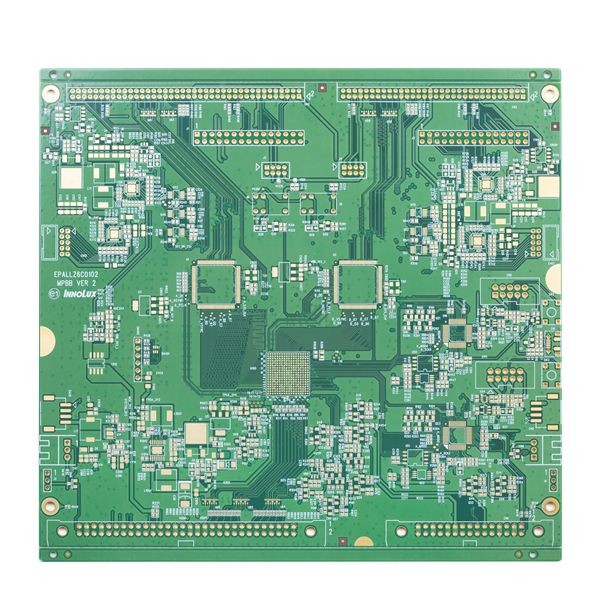

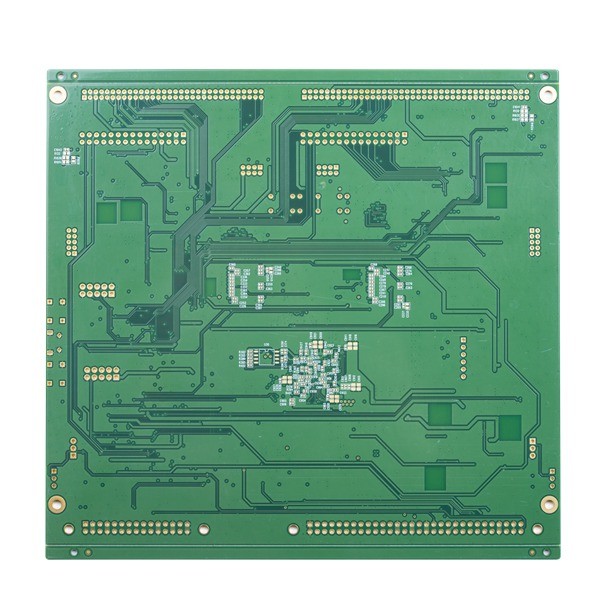

Mała wielowarstwowa płytka drukowana BGA 6 warstw 3mil Immersja Złoto
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa produktu | Płytka drukowana 6L bezhalogenowa | Materiał | FR4 bezhalogenowy |
|---|---|---|---|
| Warstwa PCB | 6L | Grubość płyty | 1,6 mm |
| Gotowa grubość miedzi | 1/1/1/1/1/1 OZ | Płytka drukowana 6L bezhalogenowa | 0,15 mm |
| Min. ścieżka/przerwa PCB | 3/3 mil | Kolor maski lutowniczej | ZIELONY |
| Kolor sitodruku | biały | Specjalna prośba | materiał bezhalogenowy / 0,25 mm BGA |
| High Light | Wielowarstwowa płytka drukowana 6L,wielowarstwowa płytka drukowana 3mil,wielowarstwowa płytka 3mil |
||
opis produktu
Mała wielowarstwowa płytka drukowana BGA 6 warstw 3mil Immersja Złoto
Wielowarstwowa płytka drukowana Materiał bezhalogenowy Małe BGA Mała przestrzeń i wielowarstwowa płytka drukowana
Płytka drukowana 6L bezhalogenowa
Maksymalne warstwy: 32 warstwy (≥20 warstw wymaga przeglądu)
Maksymalny rozmiar panelu wykończenia: 740 * 500 MM (> 600 MM wymaga przeglądu)
Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm
Min. otwór wiertniczy: 0,15 mm (＜0,15 mm należy sprawdzić)
HDI Min otwór wiertniczy: 0,08-0,10 MM
Proporcje obrazu: 15:1 (＞12:1 wymaga sprawdzenia)
Grubość płyty: 0,2 ~ 4,0 mm (＜0,2 mm, ＞4 mm należy sprawdzić)
Grubość miedzi: Warstwa wewnętrzna≤ 6 OZ (≥5 OZ dla 4L, ≥4OZ dla 6L, ≥3OZ dla 8L i powyżej podlega przeglądowi)
Miedź warstwy zewnętrznej ≤ 10 OZ (≥ 5 OZ wymaga przeglądu)
Miedź w otworach ≤ 5 OZ (≥ 1 OZ wymaga przeglądu)
Minimalna przestrzeń w warstwie wewnętrznej (jednostronna): 4～8L (w tym): próbka: 4 mil;mała objętość: 4,5 mln;
8 ~ 12L (w tym): próbka: 5 mil;mała objętość: 5,5 mln
12～18L (w tym): próbka: 6 mil;mała objętość: 6,5 miliona
| Warstwa PCB | 6L | Materiał PCB | FR4 |
| Grubość miedzi | 1/1/1/1/1/1 OZ | Grubość PCB | 1,6 mm |
| Min.rozmiar dziury | 0,15 mm | Min. ścieżka/przerwa PCB: | 3/3 mil |
| Maska do lutowania PCB | Zielony | sitodruk PCB | biały |
| Powierzchnia PCB wykończona | Immersja Złoto | Zarys PCB | Routing/V-CUT |
| Podanie | urządzenia medyczne | ||
| Specjalne wymagania: | mała przestrzeń liniowa i przerwa: 3/3 mil/min.przez rozmiar otworu 0,15 mm/bezhalogenowy/kontrola impedancji/0,25 mm BGA | ||
Często zadawane pytania:
1. Jaką usługę możesz świadczyć?
Płytka drukowana, zespół obwodów drukowanych, zamówienie szybkiego prototypu
2. Jak szybki jest Twój czas realizacji?
Płyta HDI najszybsza 3 WD, 2L i 4L Płyta sztywna najszybsza 24H
3. Jak uzyskać szybką wycenę?
Proszę podać plik gerber i szczegóły płyty (w tym warstwę, grubość płyty, grubość miedzi, obróbkę powierzchni, maskę lutowniczą i kolor sitodruku, specjalne życzenie, jeśli takie istnieją, ilość popytu itp.)
Przykładowa lista:
| Warstwa PCB | 4L |
| Powierzchnia PCB | ENIG |
| Materiał PCB | FR4, TG135 |
| wykończona grubość miedzi | 2/2/2/2 uncji |
| kolor maski lutowniczej | Dwustronny, czerwony |
| Sitodruk | Dwustronny, czarny |
| Ilość | 1000szt, 2 tygodnie |
4. Jakie warunki płatności akceptujecie?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
