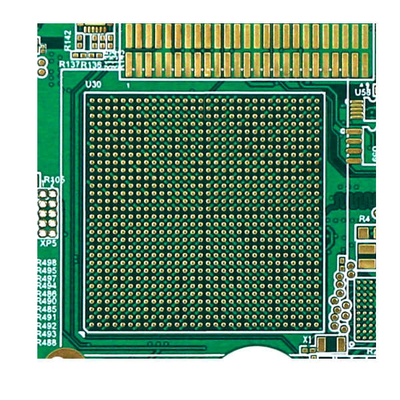

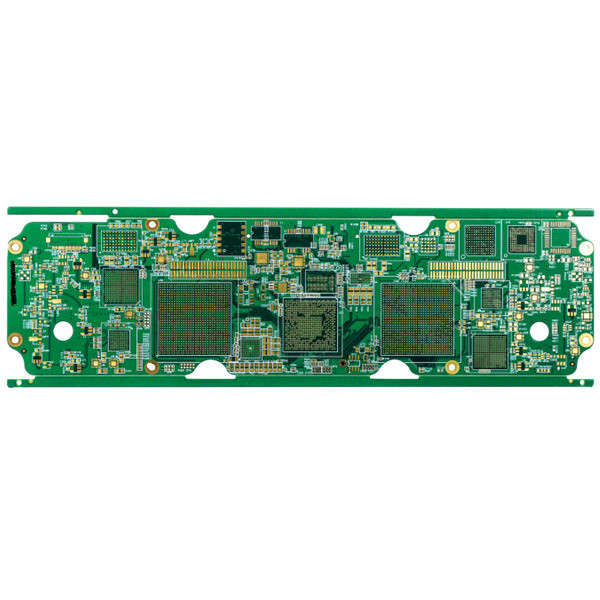

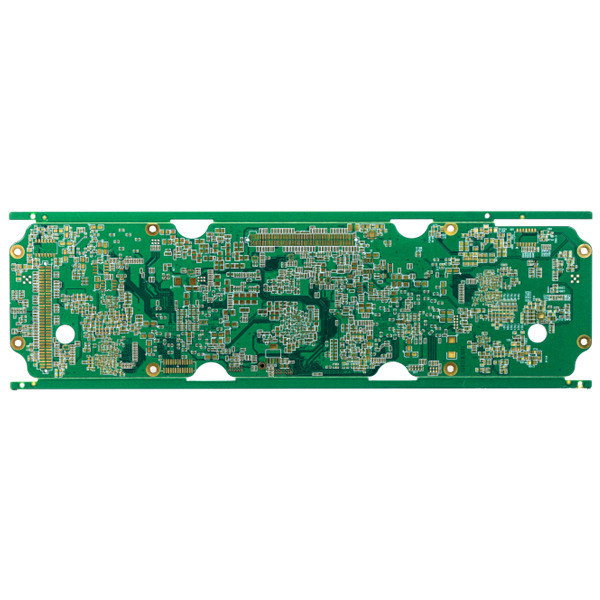

FR4 TG135 Wielowarstwowa płytka drukowana zanurzeniowa Au IPC klasy 2 PCB

FR4 TG135 Wielowarstwowa płytka drukowana zanurzeniowa Au IPC klasy 2 PCB

Wielowarstwowa płytka drukowana Prototypowa płytka drukowana Płytka drukowana Zamów płytkę drukowaną

Wielowarstwowa płytka drukowana

Warstwa deski, którą możemy wykonać, może osiągnąć 32, ale jeśli warstwa deski ma 20 lub więcej niż 20, najpierw trzeba będzie ją przejrzeć.

Rozmiar panelu w fabryce HSX wynosi maksymalnie 740x500mm, ale gdy rozmiar panelu jest większy niż 600mm, należy go najpierw sprawdzić.A minimalny rozmiar panelu, jaki możemy osiągnąć, to 5 * 5 mm.

Standardowe materiały obejmują FR4, Rogers, Isola, materiał o wysokiej TG, materiał anty-CAF i tak dalej.

Grubość PCB, jaką możemy osiągnąć, wynosi od 0,2 mm do 4,0 mm, gdygrubość płyty jest mniejsza niż 0,2 mm lub wyższa niż 4 mm, płytę należy najpierw ocenić.(PS. Kiedygrubość płyty jest równa lub mniejsza niż0,6 mm, nie dotyczy wykończonej powierzchni HASL)

Grubość miedzi podstawowej warstwy wewnętrznej i zewnętrznej jest najmniejsza 0,3/0,5 uncji, a maksymalnie 3 uncje.

0,15 mm to minimalna wielkość otworu w fabryce, gdy rozmiar otworu jest mniejszy niż 0,15 mm, płyta będzie musiała zostać najpierw przejrzana.

Standardowa grubość lutowia w fabryce wynosi od 15 do 20 um.

Kolory lutowia zawierajązielony, matowy zielony, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały izgodnie ze specyfikacją klienta.

Kolory leged zawierają biały, czarny i zgodnie z życzeniem klienta.
