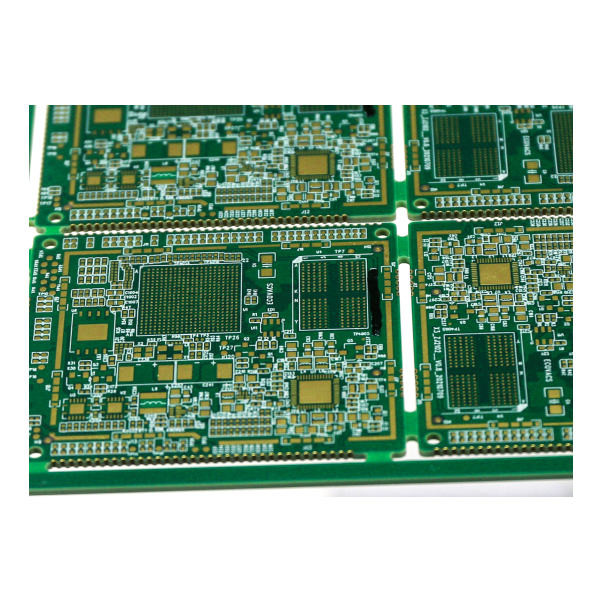

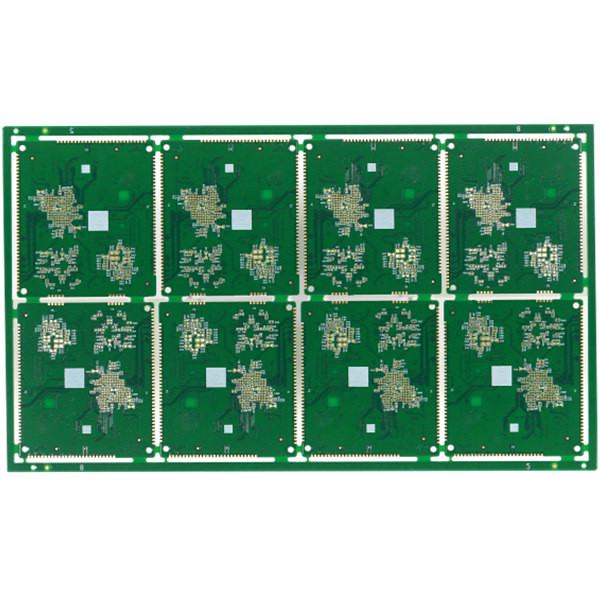

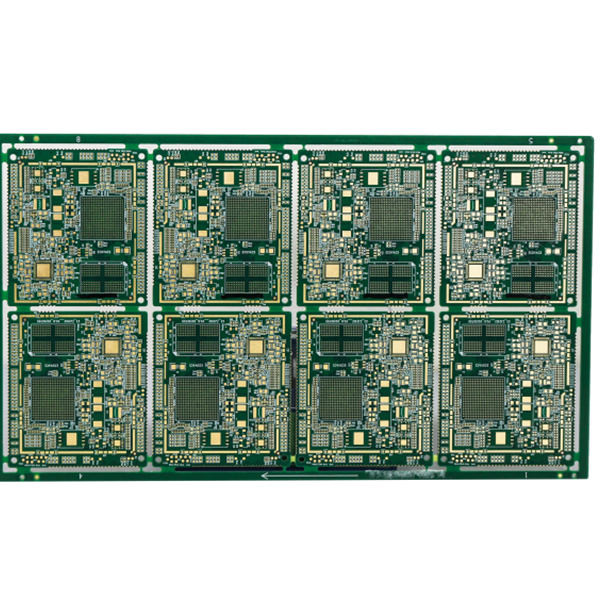

Półotworowa sztywna wielowarstwowa płytka drukowana FR4 TG150 Enig Finish Pcb
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Warstwa PCB | Sztywna wielowarstwowa płytka drukowana FR4 | Materiały eksploatacyjne | FR4, TG150, CAF-ANTY |
|---|---|---|---|
| Powierzchnia PCB wykończona | ENIG | Maska lutownicza | Kolor zielony, podwójne boki |
| Legenda | Kolor biały, podwójne boki | Inne szczegóły | pół dziury |
| High Light | Wielowarstwowa płytka drukowana TG150,wielowarstwowa płytka drukowana FR4 TG150,płytka wykończeniowa Enig TG150 |
||
opis produktu
Półotworowa sztywna wielowarstwowa płytka drukowana FR4 TG150 Enig Finish Pcb
Wielowarstwowa płytka drukowana Półotworowa płytka PCB Sztywna drukowana płytka drukowana Zintegrowana płytka drukowana
Sztywna wielowarstwowa płytka drukowana FR4
Możemy wykonać maksymalnie 32-warstwowe płyty, ale jeśli warstwa płyty ma 20L lub więcej niż 20L, najpierw musimy to przejrzeć.
Maksymalny rozmiar panelu, jaki możemy zrobić, to 740*500 mm, ale jeśli rozmiar panelu jest większy niż 600 mm, najpierw musimy go przejrzeć.A minimalny rozmiar panelu, jaki możemy zrobić, to 5 * 5 mm.
Materiały PCB obejmują PI + FR4, FR4, Rogers, materiał o wysokiej TG, materiał anty-CAF i tak dalej.
Zdolność do grubości płytki PCB wynosi od 0,2 mm do 4,0 mm (jeśli grubość płyty)≤ 0,6 mm, nie ma zastosowania do obróbki powierzchni HASL).A jeśli grubość płyty jest mniejsza niż 0,2 mm lub większa niż 4 mm, należy ją najpierw sprawdzić.
Grubość miedzi wewnętrznej i zewnętrznej miedzi bazowej wynosi minimum 0,3/0,5 uncji, maksymalnie 3 uncje.
Najmniejszyrozmiar otworu wynosi 0,15 mm, jeśli rozmiar otworu jest mniejszy niż 0,15 mm, najpierw musimy to sprawdzić.
Standardowa grubość maski lutowniczej to 15-20um.
Kolory maski lutowniczej obejmujązielony, zielony matowy, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały i tak dalej.
Kolory sitodruku to biały, czarny i na życzenie klienta.
| Warstwa PCB | Sztywna wielowarstwowa płytka drukowana FR4 |
| Powierzchnia PCB | ENIG |
| Materiał PCB | FR4, TG150, CAF-ANTY |
| Grubość PCB | 1,6 |
| Min.rozmiar dziury | 0,25 mm |
| Ścieżka/przerwa PCB: | 0,13 mm |
| Zarys PCB |
Routing i V-CUT |
| Maska do lutowania PCB | Zielony |
| Sitodruk PCB | biały |
| szczegóły przesyłki | statek jako obwód jednostkowy |
| inne szczegóły | Półotwór, klasa IPC 2 |
Często zadawane pytania:
1. Jaką usługę możesz świadczyć?
Produkcja PCB, montaż PCB, szybki prototyp
2. Jak szybki jest Twój czas realizacji?
Najszybsze 24H dla 2L i 4L, 3WD dla płyty HDI.
3. Jak uzyskać szybką wycenę?
Proszę podać plik gerber i szczegóły płyty (w tym warstwę, grubość płyty, grubość miedzi, obróbkę powierzchni, maskę lutowniczą i kolor sitodruku, specjalne życzenie, jeśli takie istnieją, ilość popytu itp.)
próbka:
| Warstwa PCB | 2L |
| Powierzchnia PCB | LF-HASL |
| Materiał PCB | FR4, TG170 |
| Grubość miedzi | Gotowe 1/1 uncja |
| Maska do lutowania PCB | Dwustronny, zielony |
| Sitodruk PCB | Dwustronny, biały |
| Ilość | 15 sztuk, 15 dni roboczych! |
4. Jakie masz warunki płatności?
Przelew (T/T)
