Wielowarstwowa płytka drukowana z otworem z żywicy ENIG Surface 4L Bezhalogenowa 1,6 mm

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xNazwa produktu | 4L bezhalogenowa płytka drukowana wypełniona żywicą | Materiał | FR4 bezhalogenowy |
---|---|---|---|
Zakończone leczenie | ENIG 2u | Grubość płyty | 1,6 mm |
Gotowa grubość miedzi | 1/1/1/1 OZ | Płytka drukowana 6L bezhalogenowa | 0,2 mm |
Min. ścieżka/przerwa PCB | 8/8 mil | Kolor maski lutowniczej | ZIELONY |
Kolor sitodruku | biały | Specjalna prośba | kontrola impedancji/żywica wypełnione i platerowane |
High Light | Wielowarstwowa płytka drukowana 4L,wielowarstwowa płytka drukowana 1,6 mm |

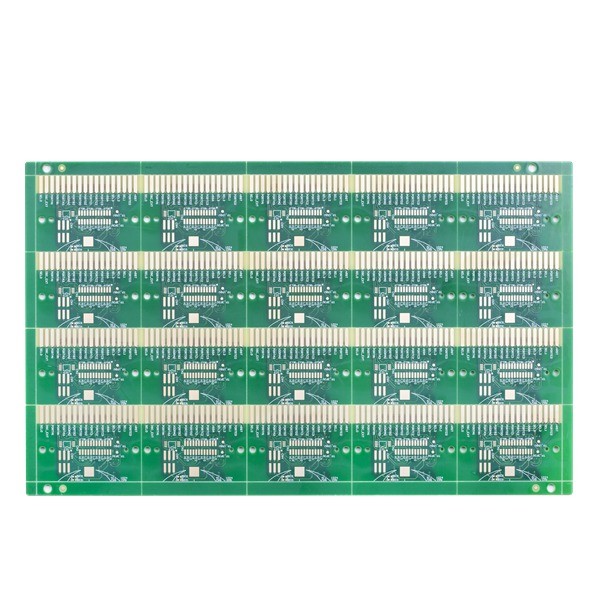

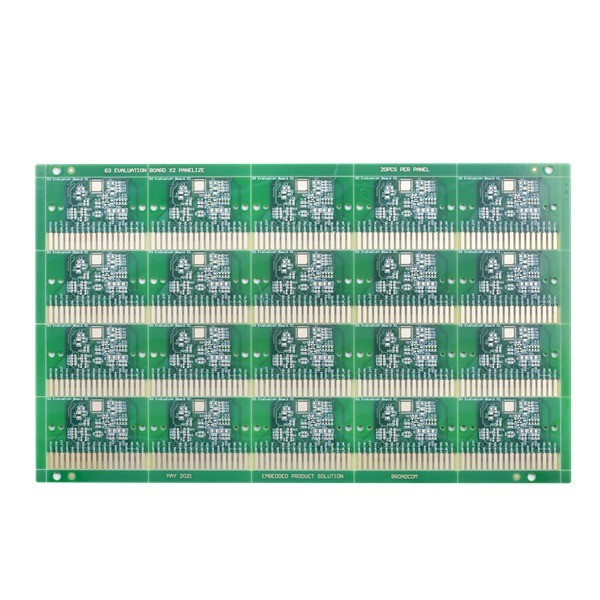

Wielowarstwowa płytka drukowana z otworem z żywicy ENIG Surface 4L Bezhalogenowa 1,6 mm
Wielowarstwowa płytka drukowana Otwór zatkany żywicą i platerowany na płytce drukowanej Płytka kontrolna impedancji powierzchniowej ENIG
4L bezhalogenowa płytka drukowana wypełniona żywicą
Maksymalne warstwy: 32 warstwy (≥20 warstw wymaga przeglądu)
Maksymalny rozmiar panelu wykończenia: 740 * 500 MM (> 600 MM wymaga przeglądu)
Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm
Min. otwór wiertniczy: 0,15 mm (<0,15 mm należy sprawdzić)
HDI Min otwór wiertniczy: 0,08-0,10 MM
Proporcje obrazu: 15:1 (>12:1 wymaga sprawdzenia)
Grubość płyty: 0,2 ~ 4,0 mm (<0,2 mm, >4 mm należy sprawdzić)
Grubość miedzi: Warstwa wewnętrzna≤ 6 OZ (≥5 OZ dla 4L, ≥4OZ dla 6L, ≥3OZ dla 8L i powyżej podlega przeglądowi)
Miedź warstwy zewnętrznej ≤ 10 OZ (≥ 5 OZ wymaga przeglądu)
Miedź w otworach ≤ 5 OZ (≥ 1 OZ wymaga przeglądu)
Minimalna przestrzeń w warstwie wewnętrznej (jednostronna): 4~8L (w tym): próbka: 4 mil;mała objętość: 4,5 mln;
8 ~ 12L (w tym): próbka: 5 mil;mała objętość: 5,5 mln
12~18L (w tym): próbka: 6 mil;mała objętość: 6,5 miliona
|
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.
P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.
P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Po prostu wyślij do nas próbną płytkę drukowaną, możemy sklonować projekt płytki i opracować ją.
P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
