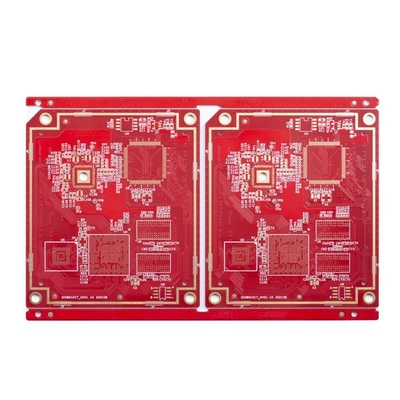

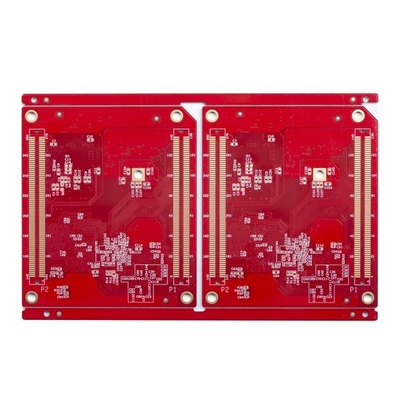

Prototyp 14-litrowej wielowarstwowej płytki drukowanej FR4 TG150 Immersion Gold

Prototyp 14-litrowej wielowarstwowej płytki drukowanej FR4 TG150 Immersion Gold

Wielowarstwowy prototyp Quick Turn 14L PCB FR4 TG150 Immersion Gold

Płytka drukowana 14L z miedzianym otworem 30um

Shenzhen Huashengxin Circuit została założona w 2010 roku. Jest profesjonalnym producentem PCB.Jej produkty obejmują od jednowarstwowej do 32-warstwowej FR4 PCB, IMS PCB, płyty HDI, PCB na bazie miedzi, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. I są szeroko stosowane w przemyśle komunikacyjnym, urządzeniach zasilających, sieciach komputerowych do przemysłu lotniczego.HSX zapewnia elastyczne, szybkie usługi produkcyjne (najszybciej od 12 godzin do 72 godzin), a także produkcję płytek drukowanych o małej i dużej objętości.

Warstwa: 1-32 warstwy (będzie musiała ocenić planszę jej warstwę>/= 20L).

Maksymalny rozmiar panelu wykończeniowego to 740* 500 mm, ale jeśli bok panelu > 600 MM, należy go ocenić.

Minimalny rozmiar panelu to 5 * 5 mm.

Surowce: FR4, Rogers, bezhalogenowe, materiały o wysokiej TG, baza miedzi, baza Al itp

Grubość PCB: 0,2 ~ 4,0 mm (należy ją najpierw ocenić, jeśli grubość jest mniejsza niż 0,2 mm lub większa niż 4 mm)

Grubość miedzi PCB: warstwa wewnętrzna ≤ 6 uncji (ale należy ocenić grubość miedzi ≥5 uncji dla 4 l, ≥ 4 uncji dla 6 l, ≥ 3 uncji dla 8 l i więcej)
Miedź warstwy zewnętrznej: ≤ 10 uncji (należy ocenić ≥5 uncji)

Tolerancja łuku i skrętu: 0,075%.

Minimalny rozmiar otworu: 1) Jeśli grubość płyty ≤2,0 mm, minimalny rozmiar otworu wynosi 0,20 mm.Jeśli grubość płyty> 2,0 mm, minimalny rozmiar otworu: współczynnik kształtu ≤10 (dla wiertła)

2) Jeśli grubość płyty ≤0,8 mm, minimalny rozmiar otworu wynosi 0,10 mm.Jeśli grubość płyty ≤1,2 mm, minimalny rozmiar otworu wynosi 0,15 mm

Kolor maski lutowniczej: zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony, biały i według specyfikacji klientów.

Kolor sitodruku: biały, czarny i określony przez klientów.

Wykończenie powierzchni: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Platerowanie twardym złotem itp.

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Jesteśmy fabryką PCB w Shenzhen w Chinach.Posiadamy niezależną linię do produkcji prototypów PCB z szybkim obrotem i linie do produkcji masowej.

P2: Jaki format pliku PCB możesz zaakceptować do produkcji?
Odp.: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie wyprodukujemy PCB dla kogoś innego z twoimi plikami, chyba że otrzymamy pisemną zgodę z twojej strony, ani nie udostępnimy tych plików stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.

P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp .: Tak, możemy pomóc ci sklonować PCB.Ale potrzebujemy, abyś przesłał nam przykładową płytkę PCB, moglibyśmy sklonować projekt PCB.

P5: Jaki jest twój standardowy czas realizacji PCB?

Odp .: Próbka / prototyp (mniej niż 3 m2):
1-2 warstwy: od 3 do 5 dni roboczych (najszybciej 24 godziny na szybką zmianę)
4-8 warstw: 7 ~ 12 dni roboczych (najszybciej 48 godzin na szybki obrót)

Produkcja masowa (poniżej 200 m2):
1-2 warstwy: od 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych

P6: Jakie warunki płatności akceptujesz?
Odp.: przelew bankowy (T/T), akredytywa (L/C), Paypal (tylko dla małych wartości poniżej 500 usd)
