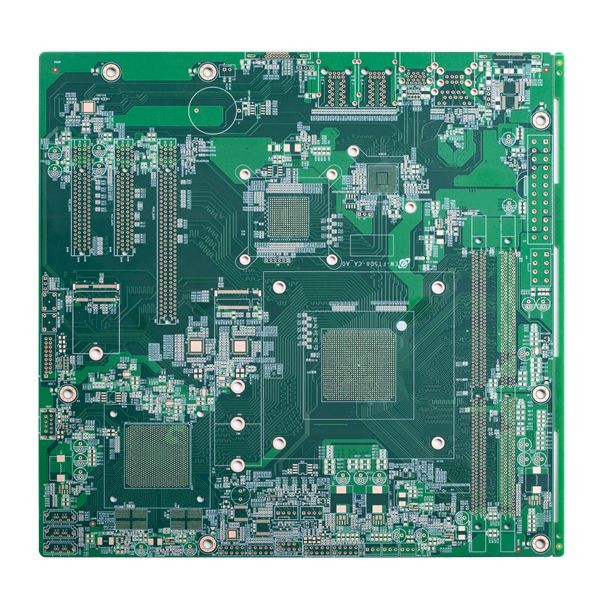

Ciężka miedziana wielowarstwowa płytka drukowana FR4 TG130 Immersion Gold

Wielowarstwowa płytka drukowana 4L Ciężka miedziana kontrola impedancji zanurzenie w złocie 30um miedziany otwór

Płytka drukowana 4L z miedzianym otworem 30um

Shenzhen Huashengxin Circuit został założony w 2010 roku. Jest to profesjonalny producent PCB.Jej produkty obejmują od pojedynczej warstwy do 32-warstwowej PCB FR4, IMS PCB, płyt HDI, miedzianej płytki drukowanej, płyt PTFE o wysokiej częstotliwości i płyt Rigid-flex itp. i są szeroko stosowane w przemyśle komunikacyjnym, urządzeniach zasilających, sieciach komputerowych dla przemysłu lotniczego.HSX zapewnia elastyczne usługi szybkiego toczenia (najszybsze od 12 godzin do 72 godzin), a także od małych do dużych produkcji PCB.

Warstwa: 1-32warstwa (będzie musiała ocenić płytę jej warstwę>/=20L).

Maksymalny rozmiar panelu wykończeniowego to 740*500mm, ale jeśli strona panelu >600 MM, będzie musiała to ocenić.

Minimalny rozmiar panelu to 5*5mm.

Surowce: FR4, Rogers, bezhalogenowe, materiały o wysokiej TG, baza miedziana, baza Al itp

Grubość PCB: 0,2 ~ 4,0 mm (należy najpierw ocenić, jeśli grubość jest mniejsza niż 0,2 mm lub większa niż 4 mm)

Grubość miedzi PCB: Warstwa wewnętrzna ≤ 6 OZ (ale grubość miedzi ≥ 5 OZ dla 4L, ≥ 4 OZ dla 6L, ≥ 3 OZ dla 8L i powyżej powinna zostać oceniona)
Miedź warstwy zewnętrznej: ≤ 10 OZ (należy ocenić ≥ 5 OZ)

Tolerancja wygięcia i skrętu: 0,075%.

Minimalny rozmiar otworu: 1) Jeśli grubość płyty ≤2,0 mm, minimalny rozmiar otworu wynosi 0,20 mm.Jeśli grubość płyty> 2,0 mm, minimalny rozmiar otworu: współczynnik kształtu ≤ 10 (dla wiertła)

2) Jeśli grubość płyty ≤0,8 mm, minimalny rozmiar otworu wynosi 0,10 mm.Jeśli grubość płyty ≤ 1,2 mm, minimalny rozmiar otworu wynosi 0,15 mm

Kolor maski lutowniczej: zielony, zielony matowy, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały i zgodnie z wymaganiami klientów.

Kolor sitodruku: biały, czarny i zgodnie z wymaganiami klientów.

Wykończenie powierzchni: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, platerowanie twardym złotem itp.

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Jesteśmy fabryką PCB w Shenzhen w Chinach.Posiadamy niezależną linię do produkcji szybkich prototypów PCB i linie do produkcji masowej.

P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
O: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.

P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Ale potrzebujemy, abyś przesłał nam próbną płytkę drukowaną, możemy sklonować projekt płytki drukowanej.

P5: Jaki jest twój standardowy czas realizacji PCB?

A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny na szybki obrót)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin na szybki obrót)

Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych

P6: Jakie warunki płatności akceptujesz?
Odp .: Przelew bankowy (T / T), akredytywa (L / C), Paypal (tylko dla małej wartości mniejszej niż 500 USD)
