Sztywna wielowarstwowa płytka drukowana FR4 94V0 ENIG Surface Green Solder Mask
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Warstwa PCB | 8L ZIELONA PŁYTA Z POWIERZCHNIĄ ENIG | Materiały eksploatacyjne | TG150 |
|---|---|---|---|
| Powierzchnia PCB | Bezprądowy nikiel zanurzeniowy złoty/ENIG/zanurzeniowy złoty | Maska lutownicza | Zielony |
| Najmniejsza ścieżka/przerwa PCB | 4/4 mil | Najmniejszy otwór | 0,25 mm |
| ZastosowanieProdukty kontroli przemysłowej | produkt cyfrowy | Specjalne wymagania | Klasa IPC3 / otwór zatkany żywicą i poszycie |
| High Light | Sztywna wielowarstwowa płytka drukowana,wielowarstwowa płytka drukowana Powierzchnia ENIG,sztywna płytka drukowana 94V0 |
||
opis produktu
Wielowarstwowa płytka drukowana Sztywna płytka PCB Sztywna płytka FR4 94V0 z powierzchnią ENIG i zieloną maską lutowniczą

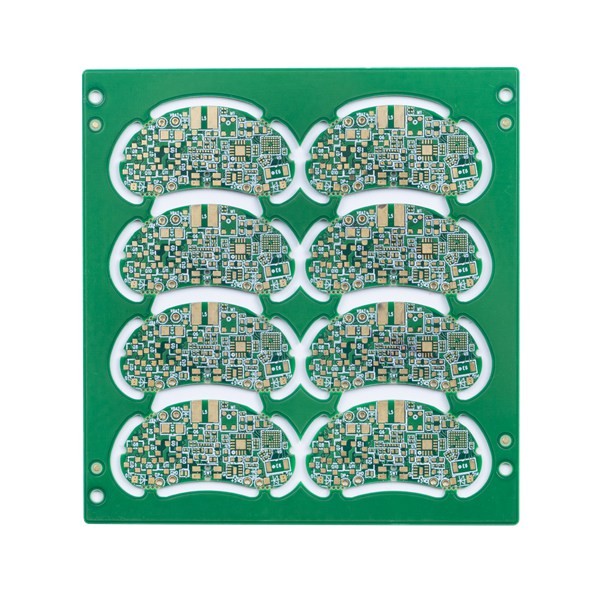

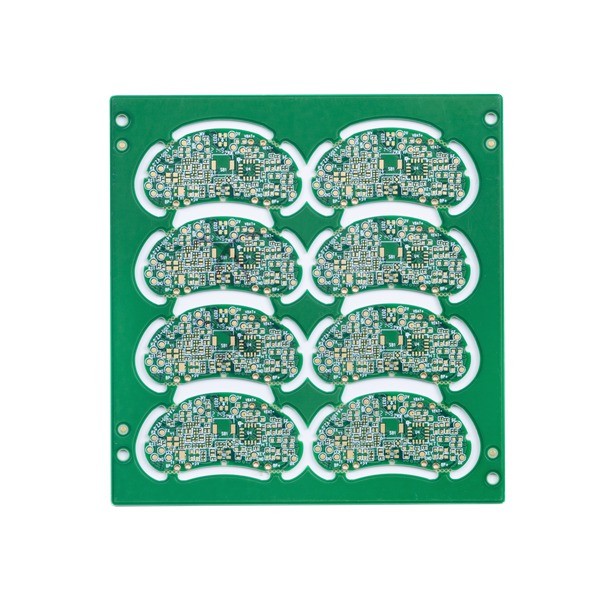

8L ZIELONA PŁYTA Z POWIERZCHNIĄ ENIG
Sztywne płytki drukowane są formą płytki drukowanej, która jest solidna i nieelastyczna w swojej strukturze, dlatego nie można ich zginać ani wyginać.Składają się z kilku różnych warstw, w tym warstwy podłoża, warstwy miedzi, warstwy maski lutowniczej i warstwy sitodruku, które są połączone ze sobą za pomocą kleju i ciepła.
Obwody drukowane obejmują układy jednowarstwowe, dwuwarstwowe i wielowarstwowe, sztywne płytki PCB mogą przybierać dowolną z tych form w zależności od potrzeb.Jednak po ich wyprodukowaniu nie można ich modyfikować ani zmieniać.
Zastosowania sztywnych PCB:
- Komputery i laptopy
- Sprzęt telekomunikacyjny – telefon komórkowy, tablety i różne urządzenia pomocy ręcznej
- Serwer plików i przechowywanie danych
- Transmisja sygnału, komórka, wzmacniacze smartfonów, GPS
- Satelita
- Sprzęt medyczny: testowanie, prześwietlenie, monitor pracy serca, tomografia komputerowa
- Sprzęt przemysłowy
- Systemy atomowe i jądrowe
- Sprzęt wojskowy i obronny
- Automobilowy
- Przemysł lotniczy
| Płytka drukowana Liczba warstw: | 8L | Płytka drukowana Surowiec: | FR4, TG150 |
| Grubość warstwy miedzi: | 1/1/1/1/1/1/1/1 OZ | Grubość deski: | 1,6 mm |
| Najmniejszy rozmiar otworu: | 0,25 mm | Najmniejsza ścieżka/przerwa PCB: | 4/4 mil |
| Kolor maski lutowniczej: | Zielony | Kolor sitodruku: | Biały |
| Wykończona powierzchnia PCB: |
Zanurzenie złoto |
Profil zarządu: | Routing/V-CUT |
| Zastosowanie płytki PCB: |
Produkty przemysłowe |
||
| Żądanie Specjalne wymagania: | Klasa IPC3 / otwór zatkany żywicą i poszycie | ||
Często zadawane pytania:
P1: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q2.Jakie inne informacje powinny być oferowane oprócz pliku?
O: Do wyceny potrzebne są następujące specyfikacje:
1) Materiał bazowy
2) Grubość deski:
3) Grubość miedzi
4) Obróbka powierzchni:
5) kolor maski lutowniczej i sitodruku;
6) Ilość
Q3.Brak pliku PCB / pliku GBR, masz tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.
Q4.Co to jest BOM?
O: BOM to zestawienie komponentów, które zawiera listę komponentów wymaganych do zbudowania twojego projektu.BOM zawiera numer części, markę, oznaczenie referencyjne, ilość i opis części, które należy zmontować.
P5.Gdzie są produkowane twoje płytki drukowane?
Odp .: Jako profesjonalny producent PCB z siedzibą w Chinach, wszystkie płytki drukowane są produkowane w Chinach.
