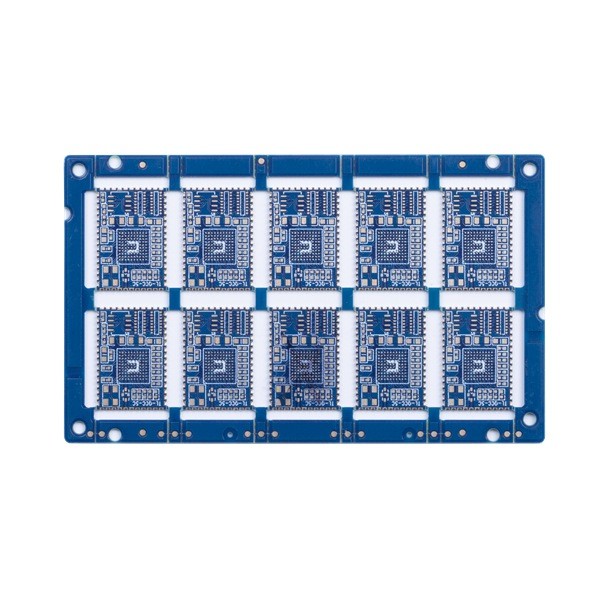

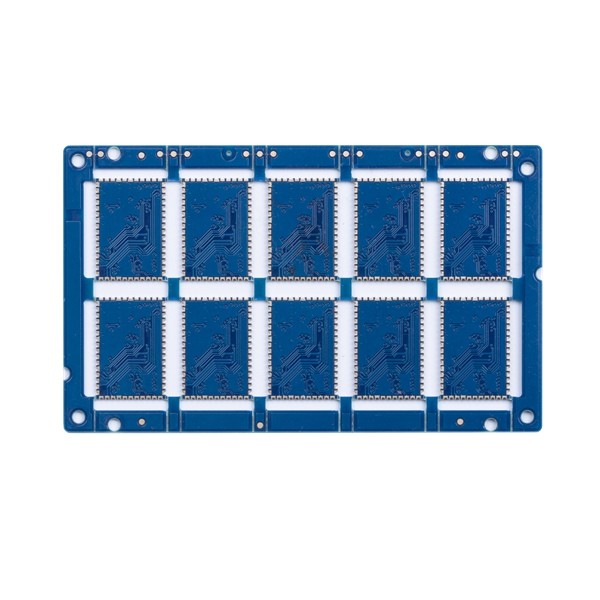

FR4 TG135 4-warstwowa płytka drukowana ENIG 2u Powierzchnia 0,075 mm

Wielowarstwowa płytka drukowana 4L PCB Half Hole IPC Class 3 Prototypowa płytka drukowana

4-warstwowa płytka drukowana

HSX Circuit obejmuje łączną powierzchnię produkcyjną 10 000 metrów kwadratowych, zatrudnia ponad 350 pracowników i produkuje ponad 5000 rodzajów płytek drukowanych każdego miesiąca.Nasze produkty są szeroko stosowane w wielu gałęziach przemysłu, komunikacji, zasilaczach, sieciach komputerowych, produktach cyfrowych, kontroli przemysłowej, nauce i edukacji, urządzeniach medycznych, lotnictwie itp.

Maksymalna liczba warstw to 32 warstwy (≥20 warstw wymaga przeglądu)

Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, konieczne będzie sprawdzenie płyty

Minimalny rozmiar panelu wykończeniowego to 5 * 5 mm

Materiał PCB zawiera PI + FR4, FR4, Rogers, etch

Grubość płytki PCB wynosi 0,2 ~ 4,0 mm (należy sprawdzić, gdy <0,2 mm lub > 4 mm) (i nie można wykonać powierzchni HASL o grubości płytki</= 0,6 mm)

Grubość miedzi wewnętrznej i zewnętrznej podstawy miedzi: Min. 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Tolerancja łuku i skrętu: 0,075%

Min.rozmiar otworu: 0,15 mm (należy sprawdzić płytkę, jeśli jest mniejsza niż 0,15 mm)

Zdolność wiercenia otworów HDI Min: 0,08-0,10 mm

Zdolność toru/odstępu PCB: 3 mil (0,075 mm)

Metoda zarysu PCB: Routing/V-CUT/Punching

Możliwość grubości maski lutowniczej: standard 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielony 4mil, inny kolor 4,8mil

Możliwość wypełniania otworów maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej obejmuje zielony, zielony mat, niebieski, niebieski mat, czarny, czarny mat, żółty, czerwony, biały itp.

Sitodruk PCB zawiera biały, czarny i na żądanie

Zdzieralna grubość maski: 500-1000um

Film utleniający o zdolności OSP: 0,2-0,5um

Zalety obwodu HSX:
1) Profesjonalna produkcja PCB przez 10 lat
2) Wysokiej klasy pozycjonowanie, profesjonalna linia produkcyjna
3) Stabilna i dojrzała technologia produkcji
4) Zapewnienie jakości o wysokiej niezawodności
5)Kompleksowy system obsługi rynku
6) Szybka reakcja, szybka dostawa

Często zadawane pytania:

P1: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q2.Jakie inne informacje powinny być oferowane oprócz pliku?

O: Do wyceny potrzebne są następujące specyfikacje:
1) Materiał bazowy
2) Grubość deski:
3) Grubość miedzi
4) Obróbka powierzchni:
5) kolor maski lutowniczej i sitodruku;
6) Ilość

Q3.Brak pliku PCB / pliku GBR, masz tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?

Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.

Q4.Co to jest BOM?

O: BOM to zestawienie komponentów, które zawiera listę komponentów wymaganych do zbudowania twojego projektu.BOM zawiera numer części, markę, oznaczenie referencyjne, ilość i opis części, które należy zmontować.

P5.Gdzie są produkowane twoje płytki drukowane?

Odp .: Jako profesjonalny producent PCB z siedzibą w Chinach, wszystkie płytki drukowane są produkowane w Chinach.
