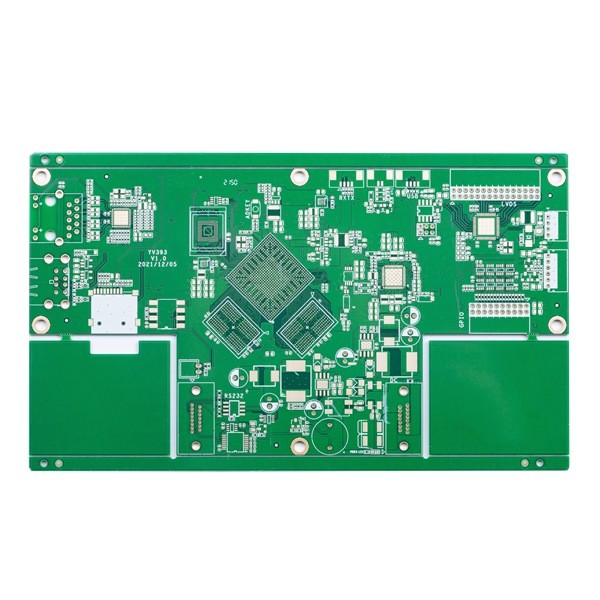

Zielona 8-warstwowa kontrola impedancji płytki drukowanej Mała szczelina między liniami

  • Green 8 Layer Printed Circuit Board Impedance Control Small Line Space Gap
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu 135524
Minimalne zamówienie 1 szt.
Szczegóły pakowania Próżnia
Czas dostawy Najszybsze 24H dla 2L i 4L
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Warstwa PCB 8-warstwowa zielona płytka drukowana z kontrolą impedancji Materiały eksploatacyjne FR4, TG150
Powierzchnia PCB Zanurzenie Złoto 2u Maska lutownicza Zielony
Najmniejsza ścieżka/przerwa PCB 3/3 mil Najmniejszy otwór 0,2 mm
Podanie produkty cyfrowe Specjalne wymagania mała przestrzeń liniowa i przerwa: 3/3 mil/kontrola impedancji/0.25 mm BGA
High Light

8-warstwowa płytka drukowana TG150

,

8-warstwowa płytka drukowana 0

,

2 mm
Zostaw wiadomość
opis produktu

Wielowarstwowa płytka drukowana 8-warstwowa zielona płytka drukowana z kontrolą impedancji Mała przestrzeń liniowa i kontrola impedancji szczeliny

8-warstwowa zielona płytka drukowana z kontrolą impedancji

Założona w 2010 roku firma Shenzhen Huashengxin Circuit jest profesjonalnym producentem płytek drukowanych.HSX Circuit zapewnia elastyczne usługi szybkiego toczenia (od 12 godzin do 72 godzin), a także produkcję płytek PCB od małych do dużych objętości.Jej produkty obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp.

Jej produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne, lotnictwo i tak dalej.

Maksymalna liczba warstw: 32 warstwy (jeśli więcej niż 20 warstw, należy sprawdzić możliwości)

Maksymalny rozmiar panelu wykończenia: 740*500 MM (jeśli jest większy niż 600 MM, należy sprawdzić możliwości)

Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm
Surowiec: PI + FR4, FR4, Rogers, AI i tak dalej
Grubość gotowej płytki PCB: 0,2 ~ 4,0 mm (jeśli mniej niż 0,2 mm lub więcej niż 4 mm wymaga sprawdzenia) (jeśli grubość płytki ≤ 0,6 mm, nie można ubiegać się o powierzchnię HASL)

Grubość miedzi wewnętrznej i zewnętrznej miedzi bazowej: Min 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Gotowa zewnętrzna miedź: 6 uncji

Łuk i skręt: 0,075%

Min.rozmiar otworu: 0,15 mm (＜0,15 mm wymaga sprawdzenia możliwości)

HDI Min otwór wiertniczy: 0,08-0,10 MM
Ścieżka/odstęp PCB: 3 mil (0,075 mm)
Zarys PCB: trasowanie/wykrawanie/V-CUT

Grubość maski lutowniczej: standardowa 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielona 4 mil, inny kolor 4,8 mil

Zatkane otwory maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej: zielony, zielony matowy, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały i tak dalej
Sitodruk PCB: biały, czarny i tak dalej

Zdzieralna grubość maski: 500-1000um
Folia utleniająca OSP: 0,2-0,5um




Płytka drukowana Liczba warstw: 8L Laminat płytki drukowanej: FR4 TG150
Grubość warstwy miedzi: 1/1/1/1/1/1/1/1 OZ Grubość deski: 1,6 mm
Najmniejszy rozmiar otworu: 0,20 mm Najmniejsza ścieżka/przerwa PCB: 3/3 mil
Kolor maski lutowniczej: Zielony Kolor sitodruku: Biały
Wykończona powierzchnia PCB: Zanurzenie Złoto 2U Profil zarządu: Routing/V-CUT
Zastosowanie płytki PCB: Produkty cyfrowe
Żądanie Specjalne wymagania: Mała przestrzeń liniowa i przerwa: 3/3 mil/kontrola impedancji/0.25 mm BGA



Zielona 8-warstwowa kontrola impedancji płytki drukowanej Mała szczelina między liniami 0Zielona 8-warstwowa kontrola impedancji płytki drukowanej Mała szczelina między liniami 1

Często zadawane pytania:



Q1.Czy Twoje płytki PCB są zgodne z dyrektywą RoHS?

O: Tak.Jesteśmy zgodni z RoHs.



Q2.Jak mogę śledzić moje zamówienie??

O: Twój przedstawiciel handlowy zapewni śledzenie po wysłaniu zamówienia.



Q3.Jakie rodzaje płytek PCB oferujecie??

Odp .: Specjalizujemy się w szerokiej gamie segmentów PCB, takich jak jedno/dwustronne płyty FR-4, płyty wielowarstwowe, płyty aluminiowe, HDI, płyty miedziane i montaż PCB.



Q4. Czy istnieje minimalna wielkość zamówienia dla zamówień „pod klucz”?

O: Nie. Nie mamy żadnych ograniczeń co do wielkości zamówienia;jednak większe zamówienia są bardziej opłacalne.



Q5.Wplik kapelusza, który powinniśmy zaoferować?

O: PCB: plik Gerber jest lepszy (Protel, power pcb, plik PADs), PCBA: plik Gerber i lista BOM.
