Immersion Gold 2u Wielowarstwowa płytka PCB FR4 TG150 Marterial do sterowania przemysłowego

Wielowarstwowa płytka drukowana Wykonywanie płytki drukowanej Pusta płytka PCB Przemysłowe produkty sterujące

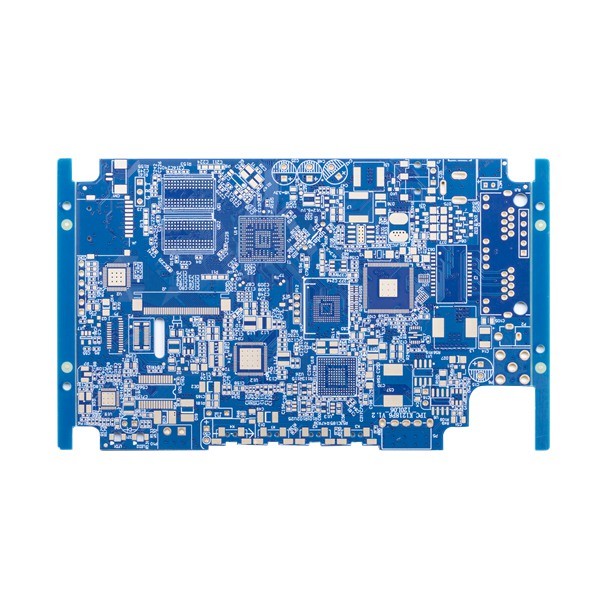

Sztywna płytka drukowana 4L z niebieską maską lutowniczą

Założona w 2010 roku firma Shenzhen Huashengxin Circuit jest profesjonalnym producentem płytek drukowanych.HSX Circuit zapewnia elastyczne usługi szybkiego toczenia (od 12 godzin do 72 godzin), a także produkcję płytek PCB od małych do dużych objętości.Jej produkty obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp.

Jej produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne, lotnictwo i tak dalej.

Maksymalna liczba warstw: 32 warstwy (jeśli więcej niż 20 warstw, należy sprawdzić możliwości)

Maksymalny rozmiar panelu wykończenia: 740*500 MM (jeśli jest większy niż 600 MM, należy sprawdzić możliwości)

Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm
Surowiec: PI + FR4, FR4, Rogers, AI i tak dalej
Grubość gotowej płytki PCB: 0,2 ~ 4,0 mm (jeśli mniej niż 0,2 mm lub więcej niż 4 mm wymaga sprawdzenia) (jeśli grubość płytki ≤ 0,6 mm, nie można ubiegać się o powierzchnię HASL)

Grubość miedzi wewnętrznej i zewnętrznej miedzi bazowej: Min 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Gotowa zewnętrzna miedź: 6 uncji

Łuk i skręt: 0,075%

Min.rozmiar otworu: 0,15 mm (＜0,15 mm wymaga sprawdzenia możliwości)

HDI Min otwór wiertniczy: 0,08-0,10 MM
Ścieżka/odstęp PCB: 3 mil (0,075 mm)
Zarys PCB: trasowanie/wykrawanie/V-CUT

Grubość maski lutowniczej: standardowa 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielona 4 mil, inny kolor 4,8 mil

Zatkane otwory maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej: zielony, zielony matowy, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały i tak dalej
Sitodruk PCB: biały, czarny i tak dalej

Zdzieralna grubość maski: 500-1000um
Folia utleniająca OSP: 0,2-0,5um


Często zadawane pytania:
1. Jaką usługę możesz świadczyć?
Odp .: sztywna płytka drukowana, elastyczna płytka drukowana, płytka HDI, płytka drukowana na bazie miedzi, zespół obwodów drukowanych, szybki prototyp, kolejność szybkiego obrotu.

2. Jak szybki jest Twój czas realizacji?
O: Płyta HDI najszybsza 3 WD, 2L i 4L Płyta sztywna najszybsza 24H.

3. Jak uzyskać szybką wycenę?
Odp .: Proszę podać plik gerber i specyfikację PCB (w tym warstwę, grubość płyty, grubość miedzi, obróbkę powierzchni, maskę lutowniczą i kolor sitodruku, specjalne życzenie, jeśli takie istnieją, ilość popytu itp.)
Przykładowa lista:


4. Jakie warunki płatności akceptujecie?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
