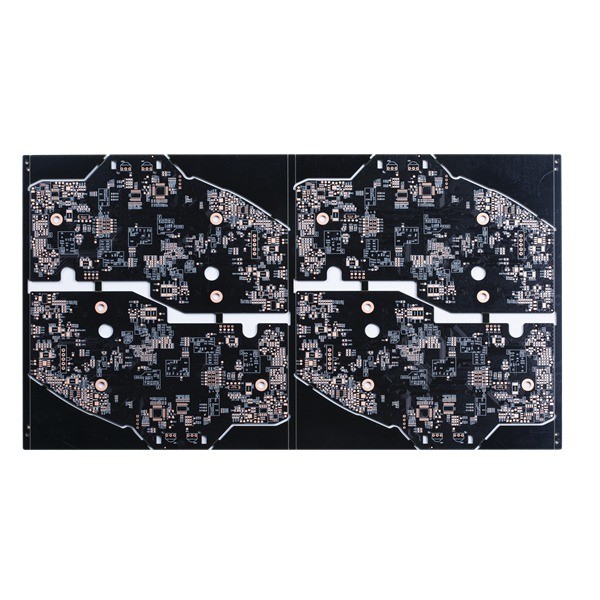

4L sztywna wielowarstwowa płytka drukowana czarna maska ​​lutownicza z folią utleniającą OSP

Wielowarstwowa płytka drukowana Sztywna płytka drukowana 4L z niebieską maską lutowniczą Główna płytka drukowana

Sztywna płytka drukowana 4L z niebieską maską lutowniczą

Shenzhen Huashengxin Circuit jest profesjonalnym producentem płytek drukowanych, zapewniającym elastyczne usługi w zakresie szybkiej produkcji (od 12 do 72 godzin), produkcję małych i dużych ilości PCB.Produkty obejmują od pojedynczej warstwy do 32 warstw, typy produktów wahają się od FR-4 PCB, IMS PCB, HDI Boards, wysokiej częstotliwości płytki PTFE, do płyt Rigid-flex.

Płytki obwodów drukowanych są szeroko stosowane w dziedzinach zaawansowanych technologii, produktach komunikacyjnych, urządzeniach zasilanych energią, sieciach komputerowych, produktach cyfrowych, obiektach kontroli przemysłowej, urządzeniach naukowych i edukacyjnych, urządzeniach medycznych, lotnictwie i tak dalej.

Maksymalna liczba warstw: 32 warstwy (jeśli więcej niż 20 warstw, należy sprawdzić możliwości)

Maksymalny rozmiar panelu wykończenia: 740*500 MM (jeśli jest większy niż 600 MM, należy sprawdzić możliwości)

Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm
Surowiec: PI + FR4, FR4, Rogers, AI i tak dalej
Grubość gotowej płytki PCB: 0,2 ~ 4,0 mm (jeśli mniej niż 0,2 mm lub więcej niż 4 mm wymaga sprawdzenia) (jeśli grubość płytki ≤ 0,6 mm, nie można ubiegać się o powierzchnię HASL)

Grubość miedzi wewnętrznej i zewnętrznej miedzi bazowej: Min 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Gotowa zewnętrzna miedź: 6 uncji

Łuk i skręt: 0,075%

Min.rozmiar otworu: 0,15 mm (＜0,15 mm wymaga sprawdzenia możliwości)

HDI Min otwór wiertniczy: 0,08-0,10 MM
Ścieżka/odstęp PCB: 3 mil (0,075 mm)
Zarys PCB: trasowanie/wykrawanie/V-CUT

Grubość maski lutowniczej: standardowa 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielona 4 mil, inny kolor 4,8 mil

Zatkane otwory maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej: zielony, zielony matowy, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały i tak dalej
Sitodruk PCB: biały, czarny i tak dalej

Zdzieralna grubość maski: 500-1000um
Folia utleniająca OSP: 0,2-0,5um


Często zadawane pytania:

1. Jaką usługę możesz świadczyć?

Odp .: sztywna płytka drukowana, elastyczna płytka drukowana, płytka HDI, płytka drukowana na bazie miedzi, zespół obwodów drukowanych, szybki prototyp, kolejność szybkiego obrotu.

2. Jak szybki jest Twój czas realizacji?

O: Najszybsze 3 dyski WD dla płyty HDI, najszybsze 24H dla standardowej płyty 2L i 4LRigid.

3. Jak mogę otrzymać wycenę?

A:Możesz poprosić o tradycyjną wycenę, wysyłając e-mail na naszą skrzynkę e-mail lenayang@hsxcircuit.com lub sales07@hsxcircuit.com, a my wycenimy ją normalnie w ciągu 24 godzin (specjalny projekt będzie potrzebował więcej czasu), nie zapomnij załączyć Pliki Gerber i wszystkie inne pliki niezbędne do wyceny PCB.
Możesz również skontaktować się z nami bezpośrednio na stronie, podając plik gerber i specyfikację.

4. Jakie masz warunki płatności?zaakceptować?

Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
