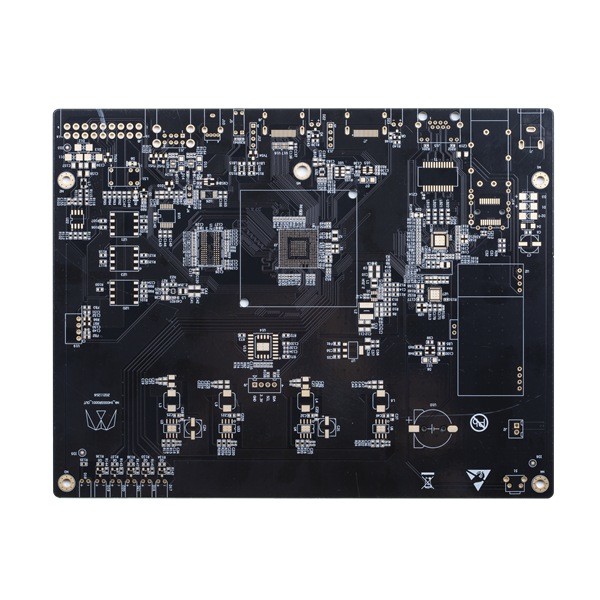

4-warstwowa wielowarstwowa płytka drukowana 4,0 mm gruba czarna maska ​​lutownicza TG135

Wielowarstwowa płytka drukowana Czarna maska ​​​​lutownicza 4L PCB Niestandardowa płytka drukowana Stwórz własną płytkę drukowaną

4-warstwowa sztywna płytka drukowana z małym otworem

HSX Circuit obejmuje miesięcznie ponad 5000 produktów PCB, od jednowarstwowych do 32L FR-4 PCB, od IMS PCB, płyt HDI, po płytki PTFE o wysokiej częstotliwości i płyty Rigid-flex.Zapewniamy elastyczne usługi w zakresie szybkiego toczenia (od 12 godzin do 72 godzin), a także produkcję płytek PCB od małych po duże serie.

Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne, lotnictwo i tak dalej.

Maksymalna liczba warstw: 32 warstwy (jeśli więcej niż 20 warstw, należy sprawdzić możliwości)

Maksymalny rozmiar panelu wykończenia: 740*500 MM (jeśli jest większy niż 600 MM, należy sprawdzić możliwości)

Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm

Surowiec: PI + FR4, FR4, Rogers, AI i tak dalej

Grubość gotowej płytki PCB: 0,2 ~ 4,0 mm (jeśli jest mniejsza niż)0,2 mm lub więcej niż 4 mm wymaga sprawdzenia) (jeśli grubość płyty ≤ 0,6 mm, nie można zastosować do powierzchni HASL)

Grubość miedzi wewnętrznej i zewnętrznej miedzi bazowej: Min 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Gotowa zewnętrzna miedź: 6 uncji

Łuk i skręt: 0,075%

Min.rozmiar otworu: 0,15 mm (＜0,15 mm wymaga sprawdzenia możliwości)

HDI Min otwór wiertniczy: 0,08-0,10 MM

Ścieżka/odstęp PCB: 3 mil (0,075 mm)

Zarys PCB: trasowanie/wykrawanie/V-CUT

Grubość maski lutowniczej: standardowa 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielona 4 mil, inny kolor 4,8 mil

Zatkane otwory maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej:zielony, matowy zielony, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały i tak dalej

Sitodruk PCB: biały, czarny i tak dalej

Zdzieralna grubość maski: 500-1000um

Folia utleniająca OSP: 0,2-0,5um

Często zadawane pytania:
P1:Jak mogę otrzymać wycenę?
O: Prosimy o przesłanie pliku gerber w formacie Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB i podanie ilości na żądanie.Dostarczymy odpowiednio wycenę.

P2:Czy możesz wyprodukować płytki PCB z pliku obrazu??
O: Nie. Ale jeśli wyślesz nam próbną płytkę drukowaną, możemy sklonować jej projekt i opracować.

P3:Czy masz na stanie PCB?.
Odp .: Większość płytek PCB jest dostosowywana i mają różne projekty, produkujemy je zgodnie z plikami gerber dostarczonymi przez klientów.

P4:Jakich materiałów FR4 zazwyczaj używasz?

O: Kingboard, ITEQ, Shengyi...

Q5:Jakiego rodzaju wysyłki zwykle używasz??
Odp .: W przypadku zamówienia o małej objętości zawsze sugerujemy wysyłanie desek za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego do odbioru lub użyć naszego konta do wysyłki w terminie dostawy DDU (nieopłacone cło importowe).
A w przypadku zamówienia o dużej objętości, aby zaoszczędzić na kosztach frachtu, zaproponujemy zorganizowanie wysyłki drogą lotniczą lub morską. Oczywiście, jeśli masz własnego spedytora i możesz dostarczyć nam informacje, możemy skontaktować się z nim w celu zorganizowania wysyłki.
