Kontrola impedancji 6-warstwowa płytka drukowana FR4 TG135 Mała szczelina między liniami

Wielowarstwowa płytka drukowana 6-warstwowa płytka drukowana Mała przestrzeń linii i kontrola impedancji szczeliny

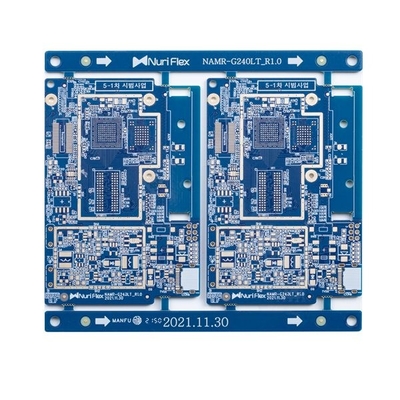

6-warstwowa sztywna płytka drukowana z małą przestrzenią liniową i przerwą

HSX Circuit obejmuje miesięcznie ponad 5000 produktów PCB, od jednowarstwowych do 32L FR-4 PCB, od IMS PCB, płyt HDI, po płytki PTFE o wysokiej częstotliwości i płyty Rigid-flex.Zapewniamy elastyczne usługi w zakresie szybkiego toczenia (od 12 godzin do 72 godzin), a także produkcję płytek PCB od małych po duże serie.

Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne, lotnictwo i tak dalej.

Maksymalna liczba warstw: 32 warstwy (≥20 warstw wymaga sprawdzenia możliwości)

Maksymalny rozmiar panelu wykończenia: 740*500 MM (>600 MM wymaga sprawdzenia możliwości)

Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm

Surowiec: PI + FR4, FR4, Rogers, AI i tak dalej

Grubość gotowej płytki PCB: 0,2 ~ 4,0 mm (＜0,2 mm, ＞4 mm należy sprawdzić) (grubość płyty ≤ 0,6 mm, nie stosować do powierzchni HASL)

Grubość miedzi wewnętrznej i zewnętrznej miedzi bazowej: Min 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Gotowa zewnętrzna miedź: 6 uncji

Łuk i skręt: 0,075%

Min.rozmiar otworu: 0,15 mm (＜0,15 mm wymaga sprawdzenia możliwości)

HDI Min otwór wiertniczy: 0,08-0,10 MM

Ścieżka/odstęp PCB: 3 mil (0,075 mm)

Zarys PCB: Routing/V-CUT/Punching

Grubość maski lutowniczej: standardowa 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielona 4 mil, inny kolor 4,8 mil

Zatkane otwory maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej:zielony, matowy zielony, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały i tak dalej

Sitodruk PCB: biały, czarny i tak dalej

Zdzieralna grubość maski: 500-1000um

Folia utleniająca OSP: 0,2-0,5um
