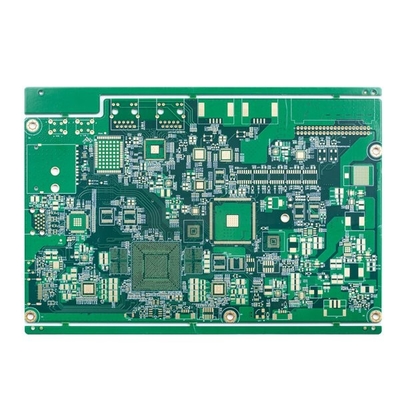

Immersion Gold 2u 10-warstwowa płytka drukowana FR4 TG170 Marterial Resin Pluged Hole

  • Immersion Gold 2u 10 Layer Printed Circuit Board FR4 TG170 Marterial Resin Plugged Hole
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu 133441
Minimalne zamówienie 1 szt.
Szczegóły pakowania Próżnia
Czas dostawy Najszybsze 24H dla 2L i 4L
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Warstwa PCB 10-warstwowa płytka z otworami z żywicy PCB Materiały eksploatacyjne FR4 TG170
Powierzchnia PCB Zanurzenie Złoto 2u Maska lutownicza TAIYO zielony z obu stron
Podanie produkty cyfrowe czas realizacji Najszybsze 24H dla 2L i 4L
High Light

TG170 10-warstwowa płytka drukowana

,

FR4 10-warstwowa płytka drukowana

,

otwór zatkany żywicą 10-warstwowa płytka drukowana
Zostaw wiadomość
opis produktu

Wielowarstwowa płytka drukowana Płytka 10L z żywicą zatkaną płytką z otworem do kontroli impedancji małe BGA



10-warstwowa płytka z otworami z żywicy PCB



Maksymalne warstwy: 32 warstwy (≥20 warstw wymaga przeglądu)

Maksymalny rozmiar panelu wykończenia: 740 * 500 MM (> 600 MM wymaga przeglądu)

Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm
Materiał PCB: PI + FR4, FR4, Rogers
Grubość PCB: 0,2 ~ 4,0 mm (＜0,2 mm, ＞4 mm należy sprawdzić) (grubość płyty ≤ 0,6 mm, nie stosować do powierzchni HASL)

grubość miedzi wewnętrznej i zewnętrznej miedzi bazowej: Min. 0.3/0.5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Łuk i skręt: 0,075%

Min.rozmiar otworu: 0,15 mm (＜ 0,15 mm należy sprawdzić)

HDI Min otwór wiertniczy: 0,08-0,10 MM
Ścieżka/odstęp PCB: 3 mil (0,075 mm)
Zarys PCB: Routing/V-CUT/Punching

Grubość maski lutowniczej: standardowa 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielona 4 mil, inny kolor 4,8 mil

Otwory wypełniające maskę lutowniczą: 0,1-0,5 mm

Kolor maski lutowniczej:zielony, matowy zielony, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały itp
Sitodruk PCB: biały, czarny i jako twoja prośba

Zdzieralna grubość maski: 500-1000um
Folia utleniająca OSP: 0,2-0,5um



Płytka drukowana Liczba warstw: 10 l Laminat płytki drukowanej: FR4 TG170
Grubość warstwy miedzi: Zewnętrzna 1 uncja Wewnętrzna 1 uncja Grubość deski: 1,6 mm
Najmniejszy rozmiar otworu: 0,20 mm Najmniejsza ścieżka/przerwa PCB: 4/4 mil
Kolor maski lutowniczej: TAIYO zielony Kolor sitodruku: Biały
Wykończona powierzchnia PCB: Immersja Złoto Profil zarządu: Wytyczanie
Zastosowanie płytki PCB: produkty cyfrowe
Żądanie Specjalne wymagania: kontrola impedancji / wypełnione żywicą i platerowane / 0,25 mm BGA



Immersion Gold 2u 10-warstwowa płytka drukowana FR4 TG170 Marterial Resin Pluged Hole 0Immersion Gold 2u 10-warstwowa płytka drukowana FR4 TG170 Marterial Resin Pluged Hole 1





Często zadawane pytania:



P1: Jaka jest minimalna ilość zamówienia?
Odp .: Brak MOQ. Ilość wpłynie tylko na cenę.Prosimy o kontakt w sprawie zapytania ofertowego.



P2: Jak zwykle wysyłasz płytkę drukowaną?
Odp .: Zwykle w przypadku małych paczek wysyłamy deski za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego, aby dokonać odbioru lub użyć naszego konta, aby wysłać w terminie dostawy DDU (nieopłacone cło importowe).
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.



P3: A co z wydajnością produkcyjną fabryki PCB?
Odp .: Nasza miesięczna zdolność produkcyjna wynosi 50 000 metrów kwadratowych / miesiąc i 5000 typów / miesiąc.



P4: Z jakimi krajami pracowałeś?
Odp .: USA, Kanada, Włochy, Niemcy, Wielka Brytania, Hiszpania, Francja, Rosja, Iran, Turcja, Czechy, Austria, Australia, Brazylia, Japonia, Indie itd.



P5: Czy świadczysz również usługi montażu PCB?
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.
