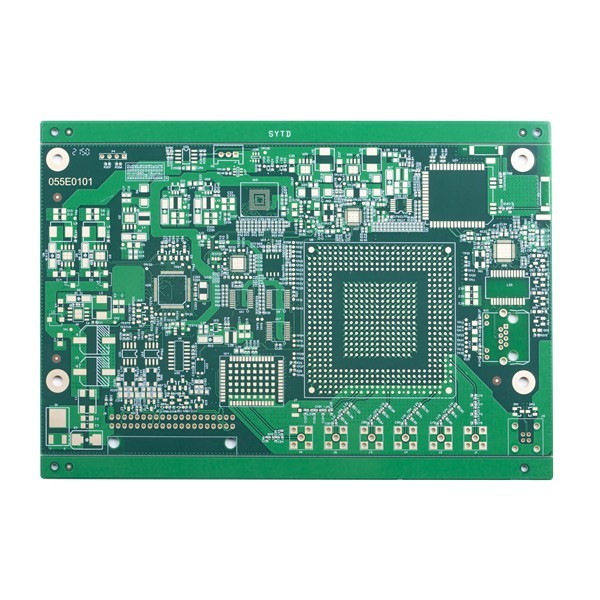

Wielowarstwowa płytka drukowana TG170 Płytka 8L z kontrolą impedancji przestrzeni małej linii

  • TG170 Multilayer Printed Circuit Board 8L Board Small Line Space Impedance Control
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu 127768
Minimalne zamówienie 1 szt.
Szczegóły pakowania Próżnia
Czas dostawy Najszybsze 24H dla 2L i 4L
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Warstwa PCB 8-warstwowa płytka drukowana z małą przestrzenią na linie Materiały eksploatacyjne FR4,TG170
Powierzchnia PCB Immersja Złoto Maska lutownicza Zielony kolor dla podwójnej strony
Podanie cyfrowa elektronika czas realizacji Najszybsze 24H dla 2L i 4L
High Light

Wielowarstwowa płytka drukowana TG170

,

wielowarstwowa płytka drukowana 8L

,

złota 8-warstwowa płytka zanurzeniowa
Zostaw wiadomość
opis produktu

Wielowarstwowa płytka drukowana Płytka 10L z kontrolą impedancji w małej linii TG170 Wielowarstwowa płytka drukowana



8-warstwowa płytka drukowana z małą przestrzenią na linie



Maksymalne warstwy: 32 warstwy (≥20 warstw wymaga przeglądu)

Maksymalny rozmiar panelu wykończenia: 740 * 500 MM (> 600 MM wymaga przeglądu)

Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm
Materiał PCB: PI + FR4, FR4, Rogers
Grubość PCB: 0,2 ~ 4,0 mm (＜0,2 mm, ＞4 mm należy sprawdzić) (grubość płyty ≤ 0,6 mm, nie stosować do powierzchni HASL)

grubość miedzi wewnętrznej i zewnętrznej miedzi bazowej: Min. 0.3/0.5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Łuk i skręt: 0,075%

Min.rozmiar otworu: 0,15 mm (＜ 0,15 mm należy sprawdzić)

HDI Min otwór wiertniczy: 0,08-0,10 MM
Ścieżka/odstęp PCB: 3 mil (0,075 mm)
Zarys PCB: Routing/V-CUT/Punching

Grubość maski lutowniczej: standardowa 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielona 4 mil, inny kolor 4,8 mil

Otwory wypełniające maskę lutowniczą: 0,1-0,5 mm

Kolor maski lutowniczej:zielony, matowy zielony, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały itp
Sitodruk PCB: biały, czarny i jako twoja prośba

Zdzieralna grubość maski: 500-1000um
Folia utleniająca OSP: 0,2-0,5um



Płytka drukowana Liczba warstw: 8L Laminat płytki drukowanej: FR4 TG180
Grubość warstwy miedzi: 1/1/1/2/2/1/1/1 uncja Grubość deski: 1,6 mm
Najmniejszy rozmiar otworu: 0,20 mm Najmniejsza ścieżka/przerwa PCB: 3/3 mil
Kolor maski lutowniczej: Zielony Kolor sitodruku: Biały
Wykończona powierzchnia PCB: Immersja Złoto Profil zarządu: Routing/V-CUT/Punching
Zastosowanie płytki PCB: produkty cyfrowe
Żądanie Specjalne wymagania: mała przestrzeń liniowa i przerwa: 3/3 mil//kontrola impedancji/BGA



Wielowarstwowa płytka drukowana TG170 Płytka 8L z kontrolą impedancji przestrzeni małej linii 0Wielowarstwowa płytka drukowana TG170 Płytka 8L z kontrolą impedancji przestrzeni małej linii 1





Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję szybkich prototypów PCB i duże linie produkcyjne PCB.



P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.



P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.



P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych



P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
