Wielowarstwowa płytka drukowana LF HASL 2 uncje wykończone 4L bezołowiowe
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Warstwa PCB | Wielowarstwowa płytka drukowana 4L | Surowiec | FR4, TG170 |
|---|---|---|---|
| Wykończenie powierzchni | LF HASL | Grubość wykończona | 1,6 mm (tolerancja +/- 10%) |
| Zewnętrzna warstwa miedzi | 2 uncje końcowej wagi | Warstwa wewnętrzna miedź | 1 uncja (35 µm) gramatura |
| Kolor maski lutowniczej | Zielony, 2 strony | Kolor sitodruku | Biały, 2 strony |
| High Light | Wielowarstwowa płytka drukowana LF HASL,wielowarstwowa płytka drukowana 4L,płytka drukowana LF HASL fr4 |
||
opis produktu

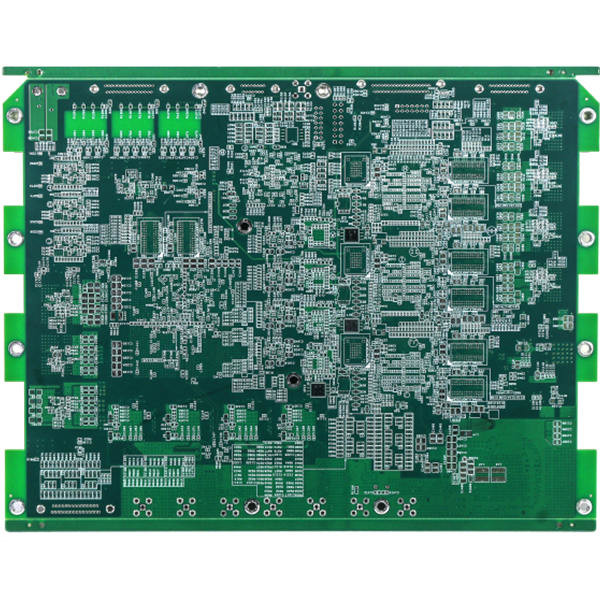

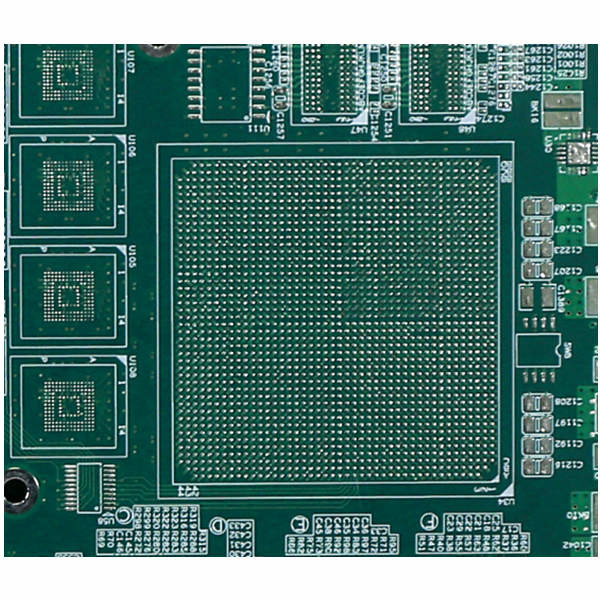

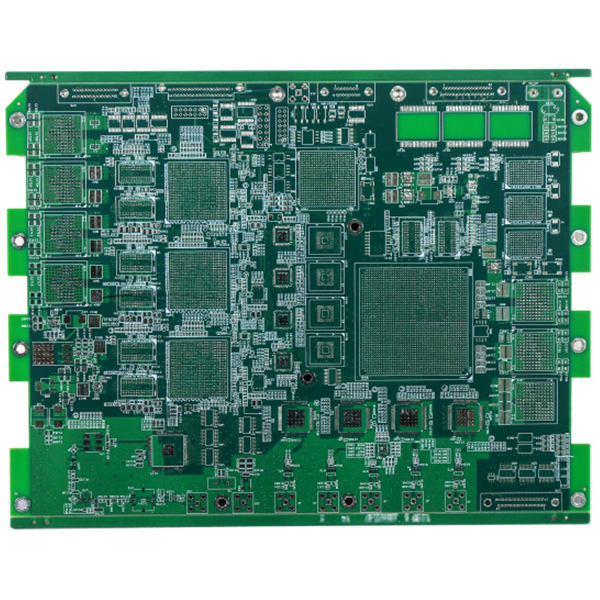

Wielowarstwowa płytka drukowana LF HASL 2 uncje wykończone 4L bezołowiowe
Wielowarstwowa płytka drukowana Obwód drukowany elektroniki użytkowej Płytka drukowana PCB
Wielowarstwowa płytka drukowana 4L
Typ deski: MUltrawarstwowa płytka drukowana
Warstwa PCB: 4L
Wykończona powierzchnia jest bezołowiowa HASL
Gotowa grubość PCB (mm): 2,0 mm
Specyficzne wymagania surowcowe: FR4, TG170
Masa miedzi warstwy zewnętrznej wynosi 2 uncje masy końcowej
Waga miedzi warstwy wewnętrznej: gramatura 1 uncji (35 µm)
Grubość poszycia otworu przelotowego: 18 mikronów
Kontrola impedancji: Nie
Otwór z pogłębiaczem / otwór wpuszczany: nie
Otwór pogłębiający: Nie
Minimalny otwór to 0,25 mm
Odporność na lutowanie: zielona, górna strona i dolna strona
Sitodruk górnej strony: biały, górny i dolny
Profil obwodu: V-CUT i poprowadzony
Żądanie e-testu: wszystkie płytki drukowane są e-testowane
Klasa IPC: 2
| Warstwa PCB | Wielowarstwowa płytka drukowana (4L) |
| Powierzchnia PCB wykończona | LF-HASL |
| Wymagania dotyczące materiału PCB | FR4, TG170 |
| Gotowa grubość PCB | 1,6 mm wykończone |
| Najmniejszy rozmiar otworu | 0,25 mm |
| Kolor maski lutowniczej PCB; | Zielony, górna i dolna strona |
| Kolor sitodruku PCB | Biały, górny bok i dolny bok |
| Masa miedzi warstwy zewnętrznej | 2 uncje końcowej wagi |
| Waga miedzi warstwy wewnętrznej | 1 uncja (35 µm) gramatura |
| Podanie |
Komunikacja |
Często zadawane pytania:
1. Jaką usługę możesz świadczyć?
Płytka drukowana, zespół obwodów drukowanych, zamówienie szybkiego prototypu
2. Jak szybki jest Twój czas realizacji?
Płyta HDI najszybsza 3 WD, 2L i 4L Płyta sztywna najszybsza 24H
3. Jak uzyskać szybką wycenę?
Proszę podać plik gerber i szczegóły płyty (w tym warstwę, grubość płyty, grubość miedzi, obróbkę powierzchni, maskę lutowniczą i kolor sitodruku, specjalne życzenie, jeśli takie istnieją, ilość popytu itp.)
Próbka:
| Warstwa PCB | 4L |
| Powierzchnia PCB | ENIG |
| Materiał PCB | FR4, TG135 |
| wykończona grubość miedzi | 2/2/2/2 uncji |
| kolor maski lutowniczej | Dwustronny, czerwony |
| Sitodruk | Dwustronny, czarny |
| Ilość | 1000szt, 2 tygodnie |
4. Jakie masz warunki płatności?
T/T
