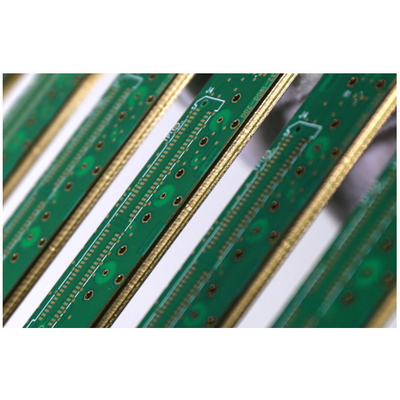

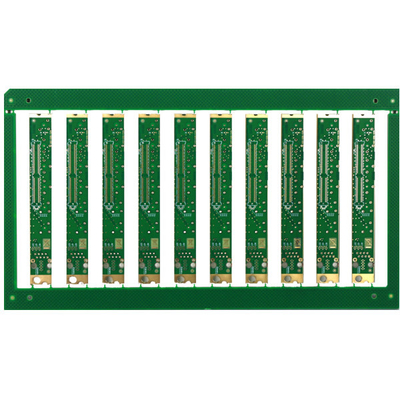

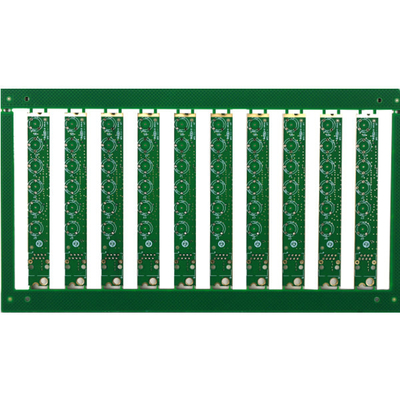

1,6 mm wielowarstwowa płytka drukowana HASL OSP FR4 bezhalogenowa zielona maska lutownicza
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa produktu | Płytka drukowana PCB (FR4,4L) | Surowiec | FR4, CTI600 |
|---|---|---|---|
| Powierzchnia | ENIG 2U" | grubość | 1,6 mm wykończone |
| Miedź PCB | Gotowe 2/2/2/2 uncje | Maska lutownicza | Zielony, dla obu stron |
| Legenda | Biały, po obu stronach | Specjalna prośba | CTI600 |
| High Light | Wielowarstwowa płytka drukowana 1,6 mm,wielowarstwowa płytka drukowana HASL OSP |
||
opis produktu
1,6 mm wielowarstwowa płytka drukowana HASL OSP FR4 bezhalogenowa zielona maska lutownicza
Wielowarstwowa płytka drukowana Elektronika Elementy płytki drukowanej Płytka drukowana FR4
Płytka drukowana PCB (FR4,4L)
Warstwy: 1-32 warstwy, jeśli warstwa ma 20L lub więcej niż 20L, będzie musiała przejrzeć płytę.
Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, konieczne będzie sprawdzenie.
Minimalny rozmiar panelu to 5 * 5 mm.
Surowce płytek drukowanych obejmują FR4, Rogers, materiały bezhalogenowe, High TG...
Czasy prasy do laminowania otworów ślepych i zakopanych: Prasa z tym samym rdzeniem ≤3 razy (>3 razy wymaga przeglądu)
Grubość płytki PCB wynosi od 0,2 ~ 4,0 mm, jeśli grubość jest mniejsza niż 0,2 mm lub większa niż 4 mm, należy ją najpierw sprawdzić.
Zdolność do grubości miedzi PCB: Warstwa wewnętrzna ≤ 6 OZ (ale grubość miedzi ≥ 5 OZ dla 4L, ≥ 4 OZ dla 6L, ≥ 3 OZ dla 8L i powyżej podlega przeglądowi)
Miedź warstwy zewnętrznej: ≤ 10 OZ (≥5 OZ wymaga przeglądu)
Tolerancja łuku i skrętu wynosi 0,075%.
Minimalny rozmiar otworu: 1) Jeśli grubość płyty ≤2,0 mm, minimalny rozmiar otworu 0,20 mm.Jeśli grubość płyty> 2,0 mm, minimalny rozmiar otworu: współczynnik kształtu ≤ 10 (dla wiertła)
2) Jeśli grubość płyty ≤0,8 mm, minimalny rozmiar otworu 0,10 mm.Jeśli grubość płyty ≤ 1,2 mm, minimalny rozmiar otworu 0,15 mm
Kolor maski lutowniczej: zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony, biały i na żądanie.
Kolor sitodruku: biały, czarny i zgodnie z twoją prośbą
Wykończenie powierzchni: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, platerowanie twardym złotem itp.
| Warstwa PCB | Płytka drukowana PCB (FR4,4L) |
| Powierzchnia PCB wykończona | ENIG 2u" |
| Materiał PCB | FR4, CTI600 |
| Grubość PCB | 1,6 mm wykończone |
| Min.rozmiar dziury | 0,25 mm |
| Maska do lutowania PCB | Zielony, dla obu stron |
| Legenda PCB | Biały po obu stronach |
| Miedź PCB | Gotowe 2/2/2/2 uncje |
| Klasa IPC | 2 |
| Specjalna prośba |
CTI600 |
Często zadawane pytania:
1. Jaką usługę możesz świadczyć?
Płytka drukowana, zespół obwodów drukowanych, zamówienie szybkiego prototypu
2. Jak szybki jest Twój czas realizacji?
Płyta HDI najszybsza 3 WD, 2L i 4L Płyta sztywna najszybsza 24H
3. Jak uzyskać szybką wycenę?
Proszę podać plik gerber i szczegóły płyty (w tym warstwę, grubość płyty, grubość miedzi, obróbkę powierzchni, maskę lutowniczą i kolor sitodruku, specjalne życzenie, jeśli takie istnieją, ilość popytu itp.)
Próbka:
| Warstwa PCB | 4L |
| Powierzchnia PCB | ENIG |
| Materiał PCB | FR4, TG135 |
| wykończona grubość miedzi | 2/2/2/2 uncji |
| kolor maski lutowniczej | Dwustronny, czerwony |
| Sitodruk | Dwustronny, czarny |
| Ilość | 1000szt, 2 tygodnie |
4. Jakie masz warunki płatności?
T/T
