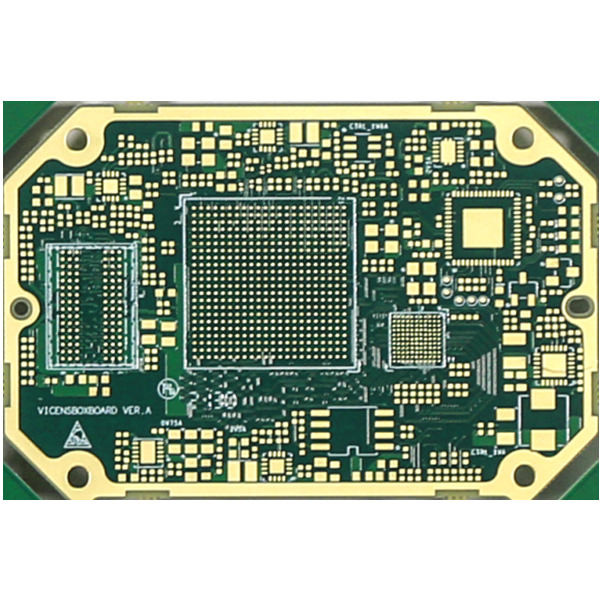

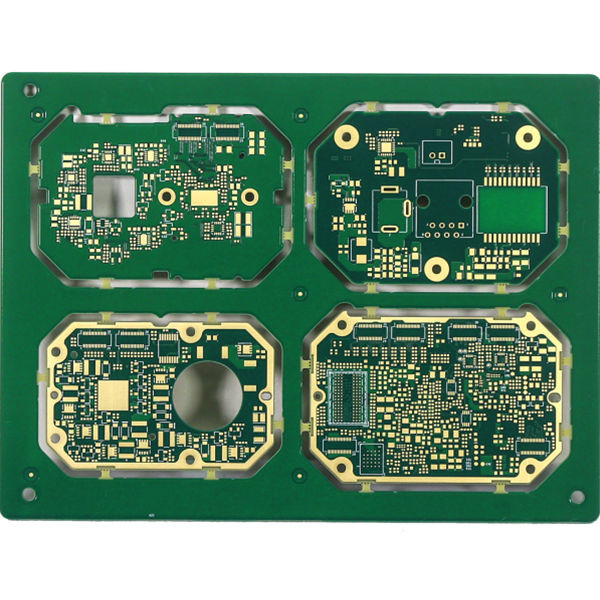

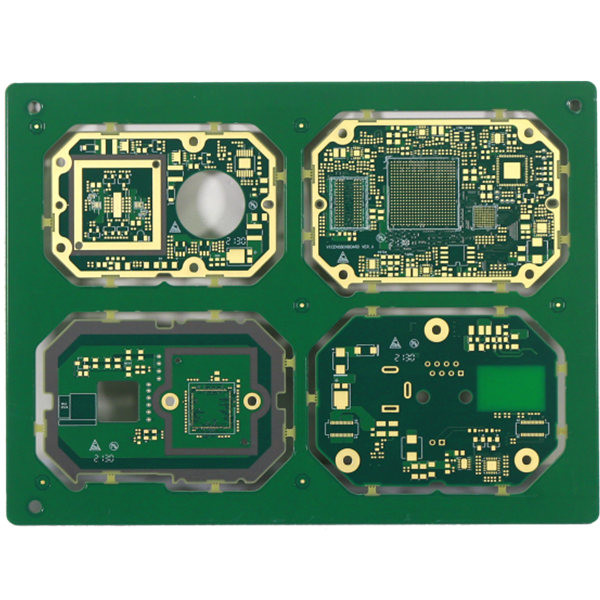

4 uncje wykończonej wielowarstwowej płytki drukowanej Immersja Złoto 94V0 4u Bezhalogenowe

  • 4oz Finished Multilayer Printed Circuit Board Immersion Gold 94V0 4u Halogen Free
  • 4oz Finished Multilayer Printed Circuit Board Immersion Gold 94V0 4u Halogen Free
  • 4oz Finished Multilayer Printed Circuit Board Immersion Gold 94V0 4u Halogen Free
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin Circuit Limited
Orzecznictwo UL ,ISO 9001
Numer modelu Płytka drukowana 4L
Minimalne zamówienie 1 szt.
Cena Negotiable
Szczegóły pakowania Pakiet próżniowy
Czas dostawy Najszybsze 24H dla deski 2L i 4L
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu Wielowarstwowa płytka drukowana (4L) Surowiec FR4, TG150, bezhalogenowy
Powierzchnia Immersyjny złoty 4u" Grubość wykończona 2,0 mm
Miedź Gotowe 4/4/4/4 uncje Maska lutownicza Zielony, górna i dolna strona
Legenda Biały na górze i na dole Specjalna prośba Krawędź poszycia, materiał bezhalogenowy
High Light

Wielowarstwowa płytka drukowana 4 uncje

,

wielowarstwowa płytka drukowana 94V0

,

wielowarstwowa produkcja PCB 94V0
Zostaw wiadomość
opis produktu

4 uncje wykończonej wielowarstwowej płytki drukowanej Immersja Złoto 94V0 4u Bezhalogenowe



Wielowarstwowa płytka drukowana Wielowarstwowa płytka drukowana Elementy płytki drukowanej Pojedyncza krawędź płytki drukowanej



Wielowarstwowa płytka drukowana (4L)



Rodzaj deski:Wielowarstwowa płytka drukowana (4L)

Wykończenie powierzchni: immersionn gold 4u"

Gotowa grubość PCB (mm): 2,0 mm

Specyficzne wymagania materiałowe: UL94V0, FR4, TG150, bezhalogenowy

Gotowa masa miedzi warstwy zewnętrznej: 4 uncje

Masa gotowej miedzi warstwy wewnętrznej: 4 uncje

Grubość poszycia otworu przelotowego: 25um

Kontrola impedancji: tak, z kontrolą impedancji

Najmniejszy rozmiar otworu to 0,2 mm

Otwór wciskany: nie, bez otworu wciskanego

Maska lutownicza górnej strony: zielona

Maska lutownicza dolnej strony: zielona

Sitodruk górnej strony: biały

Sitodruk dolnej strony: biały

Zarys/profil obwodu: Routing

Profil panelu: Routing

Żądanie e-testu: wszystkie płytki drukowane są e-testowane



Warstwa PCB Wielowarstwowa płytka drukowana (4L)
Powierzchnia PCB Immersion złoty 4u"
Materiał PCB FR4, TG150, bezhalogenowy
Grubość PCB 2,0 mm wykończone +/-10%
Min.rozmiar dziury 0,2 mm
Maska do lutowania PCB Zielony, górna i dolna strona
sitodruk PCB Biały, górny bok i dolny bok
PCB wykończona miedź 4 uncje dla warstwy wewnętrznej i warstwy zewnętrznej
Specjalna prośba Krawędź poszycia, materiał bezhalogenowy, miedź z otworem 25um;
Klasa IPC

2



4 uncje wykończonej wielowarstwowej płytki drukowanej Immersja Złoto 94V0 4u Bezhalogenowe 04 uncje wykończonej wielowarstwowej płytki drukowanej Immersja Złoto 94V0 4u Bezhalogenowe 1





Często zadawane pytania:

1. Jaką usługę możesz świadczyć?

Płytka drukowana, zespół obwodów drukowanych, zamówienie szybkiego prototypu



2. Jak szybki jest Twój czas realizacji?

Płyta HDI najszybsza 3 WD, 2L i 4L Płyta sztywna najszybsza 24H



3. Jak uzyskać szybką wycenę?

Proszę podać plik gerber i szczegóły płyty (w tym warstwę, grubość płyty, grubość miedzi, obróbkę powierzchni, maskę lutowniczą i kolor sitodruku, specjalne życzenie, jeśli takie istnieją, ilość popytu itp.)

Próbka:

Warstwa PCB 4L
Powierzchnia PCB ENIG
Materiał PCB FR4, TG135
wykończona grubość miedzi 2/2/2/2 uncji
kolor maski lutowniczej Dwustronny, czerwony
Sitodruk Dwustronny, czarny
Ilość 1000szt, 2 tygodnie



4. Jakie masz warunki płatności?

T/T
