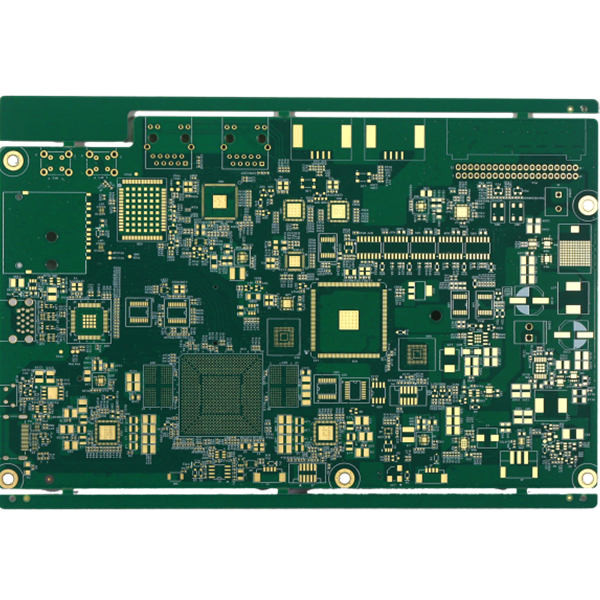

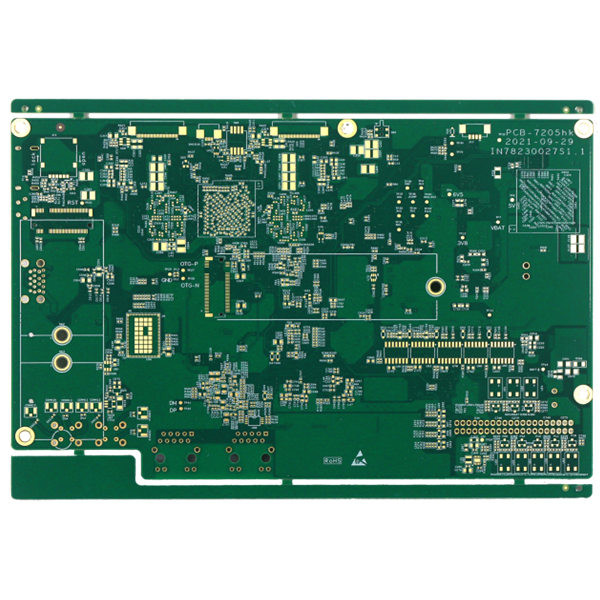

Bezhalogenowa wielowarstwowa produkcja PCB 4L 1,6 mm zielona maska lutownicza
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa produktu | Wielowarstwowa płytka drukowana | Surowiec | IT180A |
|---|---|---|---|
| Warstwa i grubość | 4L, 1,6mm | Grubość miedzi PCB | 1/1/1/1 OZ |
| Maska do lutowania PCB | ZIELONY | Kolor legendy | Dopóki |
| Zarys | Pogrom | Specjalna prośba | Otwór zatkany żywicą |
| High Light | Wielowarstwowa produkcja PCB 1,6 mm,wielowarstwowa produkcja PCB 4L |
||
opis produktu
Bezhalogenowa wielowarstwowa produkcja PCB 4L 1,6 mm zielona maska lutownicza
Wielowarstwowa płytka drukowana Płytka drukowana Wielowarstwowa płytka drukowana PCB Pojedyncza płytka drukowana
Wielowarstwowa płytka PCB/4L
Maksymalna liczba warstw to 32 warstwy, należy sprawdzić, czy ≥20 warstw.
Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli >600 MM, należy najpierw sprawdzić płytę.
Minimalny rozmiar panelu to 5 * 5 mm.
Surowce PCB obejmują PI + FR4, FR4, Rogers, materiały bezhalogenowe, materiały o wysokiej TG i tak dalej.
Grubość płytki PCB wynosi od 0,2 ~ 4,0 mm, jeśli grubość mniejsza niż 0,2 mm lub większa niż 4 mm będzie wymagała sprawdzenia.
Zdolność do grubości miedzi PCB wynosi H ~ 5 uncji.Jeśli więcej niż 5 uncji, trzeba będzie przejrzeć.
Tolerancja łuku i skrętu wynosi 0,075%.
Minimalny rozmiar otworu to 0,15 mm, jeśli rozmiar wiercenia mniejszy niż 0,15 mm, należy potwierdzić.
Maksymalny rozmiar otworu to 6,0 mm, jeśli rozmiar otworu przekracza 6 mm, trzeba będzie użyć frezowania, aby powiększyć otwory.
Minimalna przestrzeń w warstwie wewnętrznej (jednostronna): 4～8L (w tym): próbka: 4 mil;mała objętość: 4,5 mln;
8 ~ 12L (w tym): próbka: 5 mil;mała objętość: 5,5 mln
12～18L (w tym): próbka: 6 mil;mała objętość: 6,5 miliona
Maska lutownicza PCB Kolor: zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony, biały itp
Kolor sitodruku PCB: biały, czarny itp
Powierzchnia PCB: HASL bezołowiowa, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger itp.
Zastosowanie: komunikacja, przemysł/elektronika użytkowa.
| Warstwa PCB | 4L PCB |
| Powierzchnia PCB | ENIG 2U |
| Materiał PCB | IT180A |
| Grubość PCB | 1,6 mm wykończone |
| Min.rozmiar dziury | 0,25 mm |
| Maska do lutowania PCB | Zielony |
| Legenda PCB | biały |
| Miedź PCB | Gotowe 1/1/1/1 uncja |
| Specjalna prośba | otwór zatkany żywicą |
| Czas realizacji | Ostatnie 24 godziny |
Często zadawane pytania:
1. Jaką usługę możesz świadczyć?
Płytka drukowana, zespół obwodów drukowanych, zamówienie szybkiego prototypu
2. Jak szybki jest Twój czas realizacji?
Płyta HDI najszybsza 3 WD, 2L i 4L Płyta sztywna najszybsza 24H
3. Jak uzyskać szybką wycenę?
Proszę podać plik gerber i szczegóły płyty (w tym warstwę, grubość płyty, grubość miedzi, obróbkę powierzchni, maskę lutowniczą i kolor sitodruku, specjalne życzenie, jeśli takie istnieją, ilość popytu itp.)
Próbka:
| Warstwa PCB | 4L |
| Powierzchnia PCB | ENIG |
| Materiał PCB | FR4, TG135 |
| wykończona grubość miedzi | 2/2/2/2 uncji |
| kolor maski lutowniczej | Dwustronny, czerwony |
| Sitodruk | Dwustronny, czarny |
| Ilość | 1000szt, 2 tygodnie |
4. Jakie masz warunki płatności?
T/T
