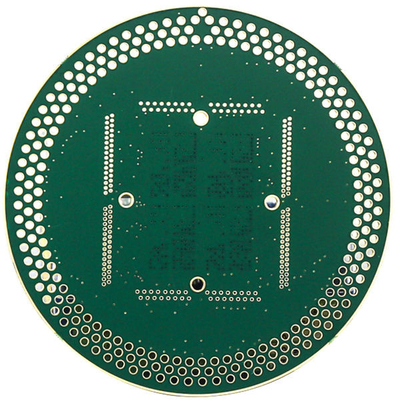

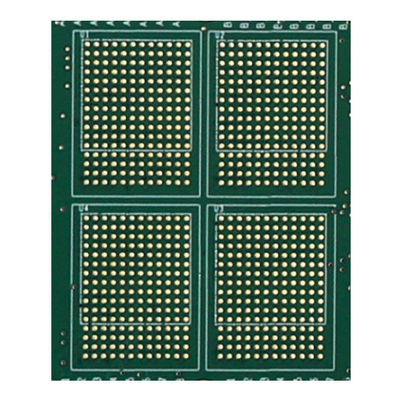

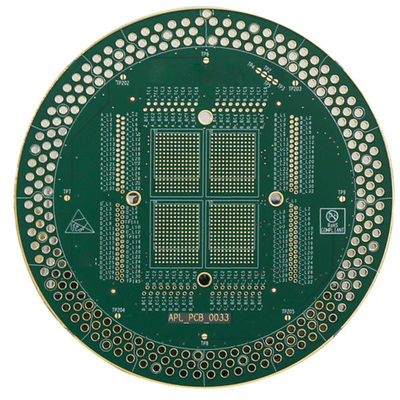

Wielowarstwowa płytka drukowana 6L 2OZ FR4 TG135 Wielowarstwowa zielona maska lutownicza Pcb
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa produktu | Wielowarstwowa płytka drukowana | Materiał | FR4 TG135 |
|---|---|---|---|
| Warstwa PCB | 6L | Grubość PCB | 1,6 |
| Grubość miedzi PCB | 2 UNCJE | Min. Min. hole size rozmiar dziury | 0,2 mm |
| Maska do lutowania PCB | ZIELONY | Legenda PCB | biały |
| High Light | Wielowarstwowa płytka drukowana 2OZ,wielowarstwowa płytka drukowana TG135,wielowarstwowa płytka drukowana TG135 |
||
opis produktu
Wielowarstwowa płytka drukowana 6L 2OZ FR4 TG135 Wielowarstwowa zielona maska lutownicza Pcb
Wielowarstwowa płytka drukowana Pusta płytka drukowana Mała płytka drukowana Pojedyncza płytka drukowana
Płytka drukowana 6L / płytka PCB
Maksymalne warstwy: 32 warstwy (≥20 warstw wymaga przeglądu)
Maksymalny rozmiar panelu wykończenia: 740 * 500 MM (> 600 MM wymaga przeglądu)
Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm
Materiał PCB: PI + FR4, FR4, Rogers, bezhalogenowy, High TG i ciężka miedź,
Grubość PCB: 0,2 ~ 4,0 mm (＜0,2 mm, ＞4 mm należy sprawdzić)
Grubość miedzi PCB: H ~ 5 uncji
Łuk i skręt: 0,075%
Min.rozmiar otworu: 0,15 mm (＜ 0,15 mm należy sprawdzić)
Maksymalny rozmiar otworu: 6,0 mm (> 6 mm, użyj frezowania, aby powiększyć otwory)
HDI Min otwór wiertniczy: 0,08-0,10 MM
Minimalna przestrzeń w warstwie wewnętrznej (jednostronna): 4～8L (w tym): próbka: 4 mil;mała objętość: 4,5 mln;
8 ~ 12L (w tym): próbka: 5 mil;mała objętość: 5,5 mln
12～18L (w tym): próbka: 6 mil;mała objętość: 6,5 miliona
Maska lutownicza PCB: zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony, biały itp
Sitodruk PCB: biały, czarny itp
Powierzchnia PCB: HASL bezołowiowa, Immersja Złoto, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger
Zastosowanie: komunikacja, przemysł/elektronika użytkowa.
| Warstwa PCB | 6L |
| Powierzchnia PCB | Zanurzenie Złoto 2u" |
| Materiał PCB | FR4, TG135, KB6160 |
| Grubość PCB | 1,6 mm |
| Min.rozmiar dziury | 0,2 mm |
| Ścieżka/przerwa PCB: | 4 mil |
| Zarys PCB | Trasa i V-CUT |
| Maska do lutowania PCB | Zielony |
| sitodruk PCB | biały |
| Stosowanie | CE |
Często zadawane pytania:
1. Jaką usługę możesz świadczyć?
Płytka drukowana, zespół obwodów drukowanych, zamówienie szybkiego prototypu
2. Jak szybki jest Twój czas realizacji?
Płyta HDI najszybsza 3 WD, 2L i 4L Płyta sztywna najszybsza 24H
3. Jak uzyskać szybką wycenę?
Proszę podać plik gerber i szczegóły płyty (w tym warstwę, grubość płyty, grubość miedzi, obróbkę powierzchni, maskę lutowniczą i kolor sitodruku, specjalne życzenie, jeśli takie istnieją, ilość popytu itp.)
Próbka:
| Warstwa PCB | 4L |
| Powierzchnia PCB | ENIG |
| Materiał PCB | FR4, TG135 |
| wykończona grubość miedzi | 2/2/2/2 uncji |
| kolor maski lutowniczej | Dwustronny, czerwony |
| Sitodruk | Dwustronny, czarny |
| Ilość | 1000szt, 2 tygodnie |
4. Jakie masz warunki płatności?
T/T
