HASL FR4 TG170 Wielowarstwowa płytka drukowana 8-warstwowa płytka drukowana
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Warstwa PCB | Tablica 8L | Materiały eksploatacyjne | FR4,TG170 |
|---|---|---|---|
| Powierzchnia PCB | HASL | Maska lutownicza | Zielony kolor dla podwójnej strony |
| Podanie | Elektronika użytkowa | czas realizacji | Najszybsze 24H dla 2L i 4L |
| High Light | Wielowarstwowa płytka drukowana TG170,wielowarstwowa płytka drukowana HASL,8-warstwowa płytka drukowana FR4 TG170 |
||
opis produktu

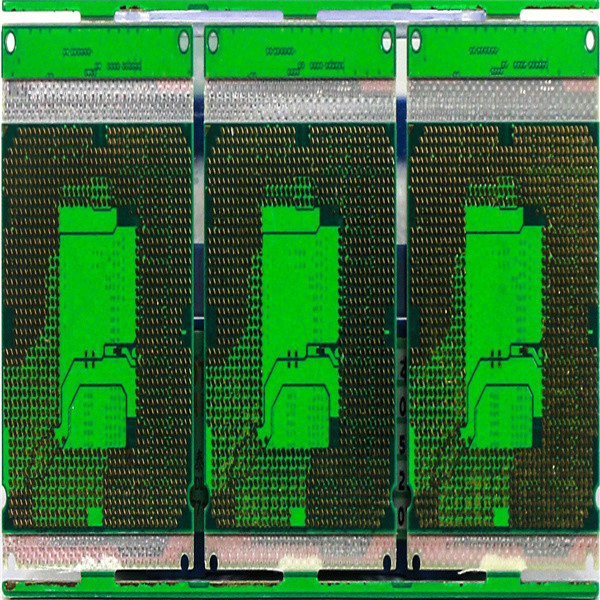

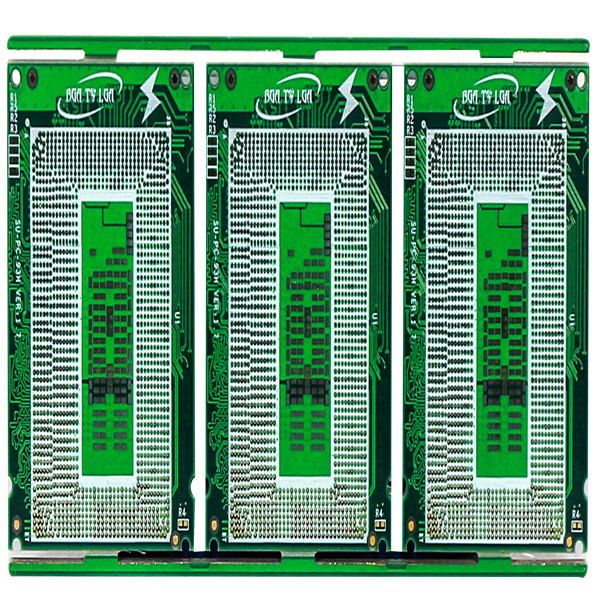

HASL FR4 TG170 Wielowarstwowa płytka drukowana 8-warstwowa płytka drukowana
Wielowarstwowa płytka drukowana Wielowarstwowa płytka drukowana FR4 Płytka drukowana Sztywne płytki drukowane
Wielowarstwowa płytka drukowana
Maksymalne warstwy: 32 warstwy (≥20 warstw wymaga przeglądu)
Maksymalny rozmiar panelu wykończenia: 740 * 500 MM (> 600 MM wymaga przeglądu)
Minimalny rozmiar panelu wykończeniowego: 5 * 5 mm
Materiał PCB: PI + FR4, FR4, Rogers
Grubość PCB: 0,2 ~ 4,0 mm (＜0,2 mm, ＞4 mm należy sprawdzić) (grubość płyty ≤ 0,6 mm, nie stosować do powierzchni HASL)
grubość miedzi wewnętrznej i zewnętrznej miedzi bazowej: Min. 0.3/0.5 uncji, maks. 3 uncje, zaliczka 4-6 uncji
Łuk i skręt: 0,075%
Min.rozmiar otworu: 0,15 mm (＜ 0,15 mm należy sprawdzić)
HDI Min otwór wiertniczy: 0,08-0,10 MM
Ścieżka/odstęp PCB: 3 mil (0,075 mm)
Zarys PCB: Routing/V-CUT/Punching
Grubość maski lutowniczej: standardowa 15-20um;Zaawansowane: 35um
Minimalna szerokość mostka maski lutowniczej: zielona 4 mil, inny kolor 4,8 mil
Otwory wypełniające maskę lutowniczą: 0,1-0,5 mm
Kolor maski lutowniczej:zielony, matowy zielony, niebieski, niebieski matowy, czarny, czarny matowy, żółty, czerwony, biały itp
Sitodruk PCB: biały, czarny i jako twoja prośba
Zdzieralna grubość maski: 500-1000um
Film utleniający OSP: 0,2-0,5um
| Warstwa PCB | 8L |
| Powierzchnia PCB | HASL |
| Materiał PCB | FR4,TG170 |
| Grubość PCB | 1,6 |
| Min.rozmiar dziury | 0,25 mm |
| Ścieżka/przerwa PCB: | 4 mil |
| Zarys PCB |
Routing i V-CUT |
| Maska do lutowania PCB | Zielony |
| sitodruk PCB | biały |
| Podanie | Elektronika użytkowa |
| Czas realizacji | Najszybsze 24H dla 2L i 4L |
Często zadawane pytania:
1. Jaką usługę możesz świadczyć?
Produkcja PCB, montaż PCB, szybki prototyp
2. Jak szybki jest Twój czas realizacji?
Najszybsze 24H dla 2L i 4L, 3WD dla płyty HDI.
3. Jak uzyskać szybką wycenę?
Proszę podać plik gerber i szczegóły płyty (w tym warstwę, grubość płyty, grubość miedzi, obróbkę powierzchni, maskę lutowniczą i kolor sitodruku, specjalne życzenie, jeśli takie istnieją, ilość popytu itp.)
próbka:
| Warstwa PCB | 2L |
| Powierzchnia PCB | LF-HASL |
| Materiał PCB | FR4, TG170 |
| Grubość miedzi | Gotowe 1/1 uncja |
| Maska do lutowania PCB | Dwustronny, zielony |
| sitodruk PCB | Dwustronny, biały |
| Ilość | 15 sztuk, 15 dni roboczych! |
4. Jakie masz warunki płatności?
Przelew (T/T)
