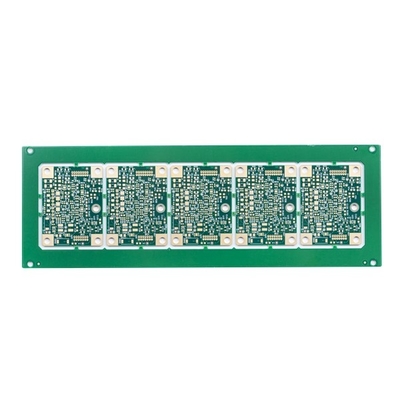

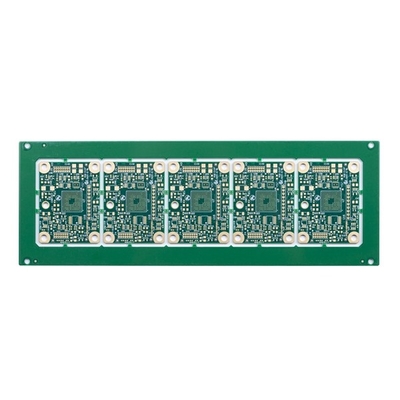

Half Hole 0,25 mm BGA Wielowarstwowa płyta PCB 1,2 mm Hdi Pcb Prototyp

Half Hole 0,25 mm BGA Wielowarstwowa płyta PCB 1,2 mm Hdi Pcb Prototyp

Płyta HDI PCB Half Hole 0,25 mm BGA Wielowarstwowa płytka PCB 6-warstwowa płytka PCB Produkcja płyt PCB

Płyty HDI 6L 1+N+1

HDI PCB oznacza płytki drukowane o wysokiej gęstości, charakteryzujące się cieńszymi liniami, bliższymi przestrzeniami i gęstszym okablowaniem.
Ze względu na większą gęstość obwodów niż tradycyjne płytki drukowane, projekty PCB HDI mogą zawierać mniejsze otwory przelotowe i podkładki przechwytujące, a także większą gęstość podkładek łączących.HDI PCB jest szeroko stosowany w celu zmniejszenia masy i gabarytów produktów, a także zwiększenia wydajności elektrycznej urządzenia.

Układanie płyt HDI:
1+N+1 z mikroprzelotką laserową i mechanicznie zakopanym rdzeniem przez.„1” oznacza „narastanie” lub kolejne laminowanie po każdej stronie rdzenia.
i+N+i (i>=2) PCB zawierają 2 lub więcej „nagromadzonych” warstw połączeń o dużej gęstości.Microvias na różnych warstwach można układać naprzemiennie lub piętrowo.Wypełnione miedzią struktury mikroprzelotek są często spotykane w wymagających projektach.

Produkty HSX obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewnia elastyczne usługi produkcji szybkiego toczenia (od 12 do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.

P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.

P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Po prostu wyślij do nas próbną płytkę drukowaną, możemy sklonować projekt płytki i opracować ją.

P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych

P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
