Kontrola impedancji Płytka PCB HDI 1.2mm 4mil PCB telefonu komórkowego

  • Impedance Control HDI PCB Board 1.2mm 4mil Mobile Phone PCB
  • Impedance Control HDI PCB Board 1.2mm 4mil Mobile Phone PCB
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu 135033
Minimalne zamówienie 1 szt.
Szczegóły pakowania próżnia
Czas dostawy najszybsze 24 godziny na prototyp 2L i 4L, 3 dni na produkcję płyt HDI
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa PCB Płyty 6L 1+N+1HDI Materiały eksploatacyjne FR4 S1000-2 TG170
Powierzchnia wykończona Immersja Złoto Grubość płyty 1,2 mm
Grubość miedzi 1/1/1/1/1/1 OZ Min. ścieżka/przerwa PCB 6/4 mil
Maska lutownicza TAIYO zielony Najmniejszy otwór wiercony mechaniczny 0,25 mm
Specjalna prośba HDI Zakopane i ślepe przelotki, jeden stos w górę Produkty do komunikacji aplikacyjnej produkty komunikacyjne
High Light

Płytka PCB 1.2mm TG170 HDI

,

płytka PCB 4mil TG170 HDI

,

płytka PCB 4mil 1.2mm telefonu komórkowego
Zostaw wiadomość
opis produktu

Kontrola impedancji Płytka PCB HDI 1.2mm 4mil PCB telefonu komórkowego



Płytka PCB HDI Zakopane przelotki HDI i ślepe przelotki Kontrola impedancji płyty HDI Płytka PCB telefonu komórkowego



Płyty HDI 6L 1+N+1



HDI PCB to skrót od płytek drukowanych o wysokiej gęstości, charakteryzujących się drobniejszymi liniami, bliższymi przestrzeniami i gęstszym okablowaniem.



Płytki drukowane interkonektów o wysokiej gęstości (HDI) charakteryzują się cieńszymi liniami, bliższymi przestrzeniami i gęstszym okablowaniem.Mają szybsze połączenie przy jednoczesnym zmniejszeniu rozmiaru projektu.Zwykle płyty te zawierają również ślepe i zakopane przelotki, mikroprzelotki usuwane laserem, sekwencyjną laminację i przelotki.Płyta HDI może pomieścić funkcjonalność poprzednio używanych płyt.



W przypadku płyt HDI posiada większą gęstość obwodów niż tradycyjne płytki drukowane, ich projekty mogą obejmować mniejsze otwory przelotowe i podkładki przechwytujące, a także większą gęstość podkładek łączących.Są szeroko stosowane w celu zmniejszenia masy i gabarytów produktów, a także zwiększenia wydajności elektrycznej urządzenia.



Płyty HDI mają zastosowanie w wielu gałęziach przemysłu, takich jak urządzenia cyfrowe, smartfony i tablety, samochody, samoloty i inne produkty motoryzacyjne.



Płytka drukowana Liczba warstw: 6L Laminat płytki drukowanej: FR4 S1000-2 TG170
Grubość warstwy miedzi: 1/1/1/1/1/1 OZ Grubość deski: 1,2 mm
Najmniejszy rozmiar otworu: 0,25 mm Najmniejsza ścieżka/przerwa PCB: 6/4 mil
Kolor maski lutowniczej: TAIYO zielony Kolor sitodruku: biały
Wykończona powierzchnia PCB: Immersja Złoto Profil zarządu: Routing/V-CUT
Zastosowanie płytki PCB: komunikacja
Żądanie Specjalne wymagania: HDI Zakopane przelotki i ślepe przelotki, jeden stopień w górę / kontrola impedancji / wypełnione i pokryte żywicą

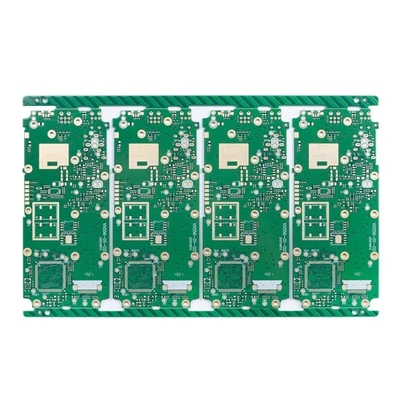

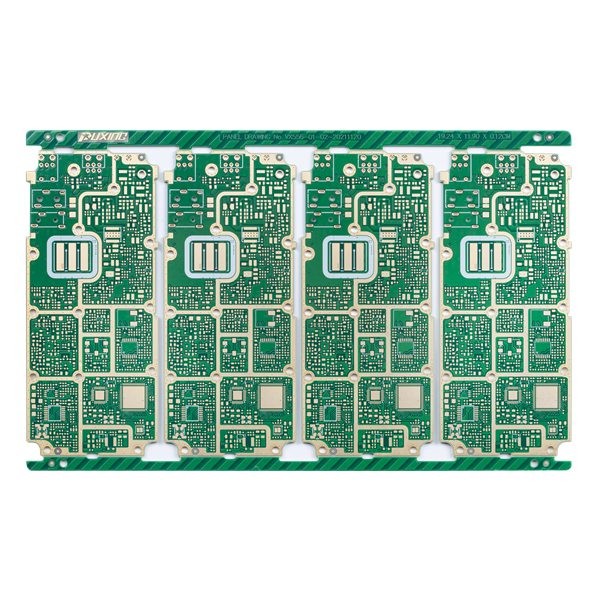

Kontrola impedancji Płytka PCB HDI 1.2mm 4mil PCB telefonu komórkowego 0Kontrola impedancji Płytka PCB HDI 1.2mm 4mil PCB telefonu komórkowego 1



P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję szybkich prototypów PCB i duże linie produkcyjne PCB.



P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.



P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.



P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych



P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
