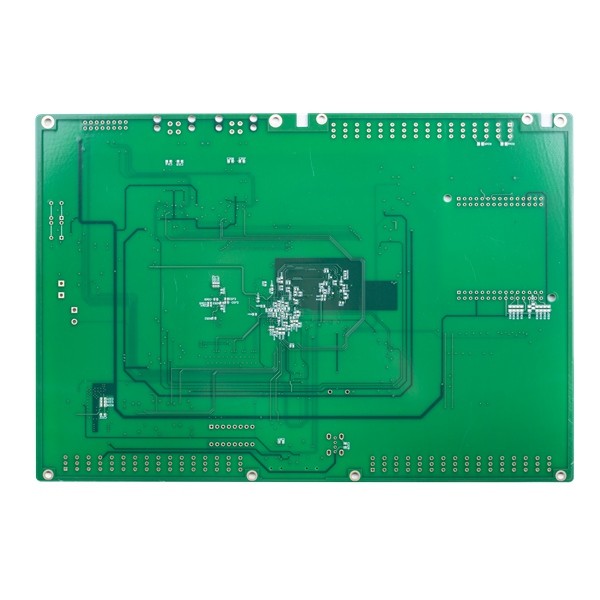

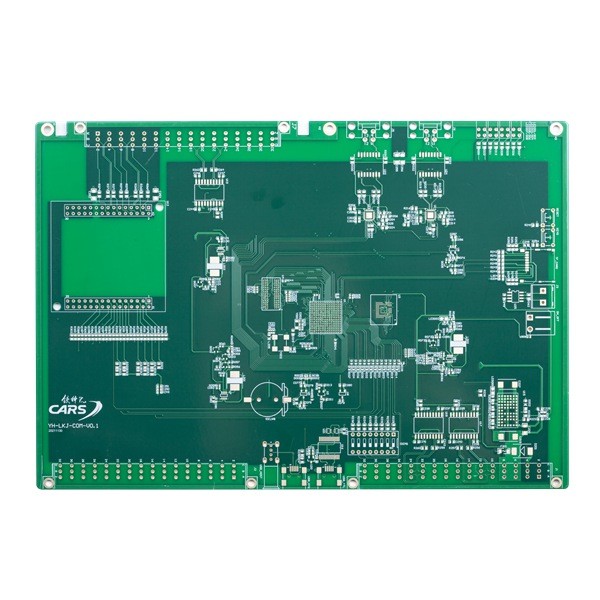

Płytki drukowane BGA Hdi Immersja Złoto 1,6 mm 6 warstw FR4
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa PCB | Płytki drukowane 6L 2+N+2 HDI | Materiały eksploatacyjne | FR4 TG170 S1000-2 |
|---|---|---|---|
| Powierzchnia wykończona | Immersja Złoto | Grubość płyty | 1,6 mm |
| Grubość miedzi | 1/1/1/1/1/1 OZ | Min. ścieżka/przerwa PCB | 3/4mili |
| Maska lutownicza | ZIELONY | Najmniejszy otwór wiercony mechaniczny | 0,15 mm |
| Specjalna prośba | kontrola impedancji / 0,25 mm BGA | Produkty do komunikacji aplikacyjnej | HDI zakopane i ślepe przelotki, dwustopniowy stos / kontrola impedancji / wypełnienie żywicą |
| High Light | Płytki drukowane BGA Hdi,płytki drukowane FR4 Hdi,płytka drukowana hdi 1 |
||
opis produktu
Płytki drukowane BGA Hdi Immersja Złoto 1,6 mm 6 warstw FR4
Płytka drukowana HDI Płytka drukowana HDI Obwody drukowane HDI Projektowanie płytek drukowanych HDI Produkcja płytek drukowanych
Płytki drukowane 6L 2+N+2 HDI
HDI to skrót od High-Density Interconnector.Jest to specjalny rodzaj PCB, który ma możliwość połączeń o dużej gęstości.Oznacza to, że płyty HDI mają więcej przewodów lub linii przewodzących na jednostkę powierzchni, wykorzystując jak najwięcej miejsca i oferując kompaktową płytkę PCB.
Płytka HDI ma ciasno upakowane połączenia, oszczędza dużo miejsca i oferuje większą gęstość komponentów i ma możliwość zwartego obwodu.
Płyty HDI są szczególnie atrakcyjne dla przenośnych, mobilnych i przenośnych urządzeń elektronicznych ze względu na ich smukłą, niezawodną wydajność i niewielkie rozmiary.Technologia HDI jest kluczowym elementem wielu zaawansowanych technologii.Miniaturyzacja komponentów elektronicznych, w tym płytek drukowanych, umożliwiła producentom wytwarzanie mniejszych, bardziej opłacalnych urządzeń bez poświęcania wydajności i niezawodności.
Są one szeroko stosowane w elektronice użytkowej, komunikacji, motoryzacji i lotnictwie, urządzeniach medycznych oraz produktach kontroli przemysłu i innych branżach.
| Liczba warstw: | 6 warstw | Laminat płytki drukowanej: | FR4 TG170 S1000-2 |
| Inna grubość miedzi: | 1/1/1/1/1/1 OZ | Płytka drukowana o grubości: | 1,6 mm |
| Najmniejszy otwór wiercony mechaniczny: | 0,20 mm | Min.odległość/odstęp linii: | 3/4mili |
| Kolor maski lutowniczej: | Zielony | Kolor legend: | biały |
| Wykończona powierzchnia PCB: | Immersja Złoto | Profil zarządu: | Przemiał |
| Zastosowanie płytki PCB: | produkty cyfrowe | ||
| Żądanie Specjalne wymagania: | mała przestrzeń liniowa i szczelina: 3/4mil/HDI przelotki zakopane i przelotki ślepe, dwustopniowy stos / kontrola impedancji / wypełnione żywicą i platerowane / 0,25 mm BGA / wysoka TG | ||
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.
P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.
P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Po prostu wyślij do nas próbną płytkę drukowaną, możemy sklonować projekt płytki i opracować ją.
P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
