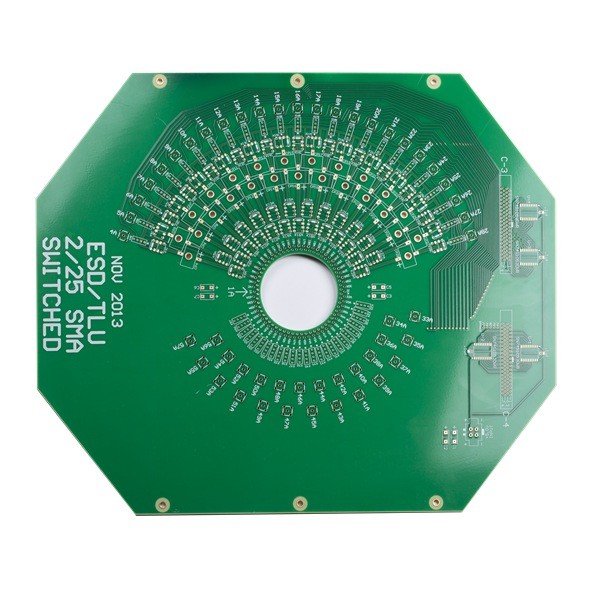

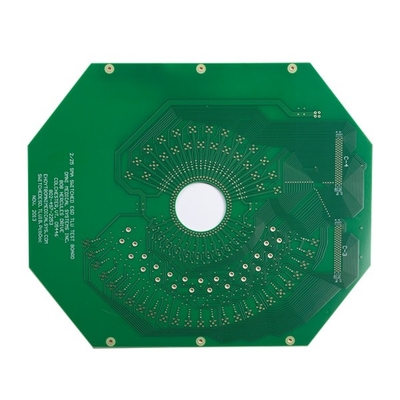

4mil Duża gęstość Interconnect PCB Board Fabrication FR4 TG170

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xNazwa PCB | 4L 1+N+1 PCB łącznika o dużej gęstości | Materiały eksploatacyjne | FR4 TG170 |
---|---|---|---|
Powierzchnia wykończona | Immersja Złoto | Grubość płyty | 2,0 mm |
Grubość miedzi | 1/1/1/1 OZ | Min. ścieżka/przerwa PCB | 4/4 mil |
Maska lutownicza | Zielony, dwie strony | Najmniejszy otwór wiercony mechaniczny | 0,2 mm |
Specjalne wymagania | kontrola impedancji/wysokie TG | Produkty do komunikacji aplikacyjnej | produkty komunikacyjne |
High Light | 4mil Duża gęstość Interconnect PCB,TG170 Duża gęstość Interconnect PCB,TG170 PCB Board Fabric; |
4mil Duża gęstość Interconnect PCB Board Fabrication FR4 TG170
Płytka PCB HDI Płytka prototypowa Płytka PCB Płytka prototypowa Płytka HDI Usługa produkcji PCB Płytka PCB FR4
Płytki drukowane o dużej gęstości 4L 1 + N + 1 o dużej gęstości
HDI to skrót od High-Density Interconnector.Jest to specjalny rodzaj PCB, który ma możliwość połączeń o dużej gęstości.Oznacza to, że płyty HDI mają więcej przewodów lub linii przewodzących na jednostkę powierzchni, wykorzystując jak najwięcej miejsca i oferując kompaktową płytkę PCB.
Płytka HDI ma ciasno upakowane połączenia, oszczędza dużo miejsca i oferuje większą gęstość komponentów i ma możliwość zwartego obwodu.
Płyty HDI są szczególnie atrakcyjne dla przenośnych, mobilnych i przenośnych urządzeń elektronicznych ze względu na ich smukłą, niezawodną wydajność i niewielkie rozmiary.Technologia HDI jest kluczowym elementem wielu zaawansowanych technologii.Miniaturyzacja komponentów elektronicznych, w tym płytek drukowanych, umożliwiła producentom wytwarzanie mniejszych, bardziej opłacalnych urządzeń bez poświęcania wydajności i niezawodności.
Są one szeroko stosowane w elektronice użytkowej, komunikacji, motoryzacji i lotnictwie, urządzeniach medycznych oraz produktach kontroli przemysłu i innych branżach.
Płytka drukowana Liczba warstw: | 4L | Laminat płytki drukowanej: | FR4 TG170 |
Grubość warstwy miedzi: | 1/1/1/1 OZ | Grubość deski: | 2,0 mm |
Najmniejszy rozmiar otworu: | 0,20 mm | Najmniejsza ścieżka/przerwa PCB: | 4/4 mil |
Kolor maski lutowniczej: | TAIYO zielony | Kolor sitodruku: | biały |
Wykończona powierzchnia PCB: | Immersja Złoto | Profil zarządu: | Rozgromienie |
Zastosowanie płytki PCB: | komunikacja | ||
Żądanie Specjalne wymagania: | HDI zakopane przelotki i ślepe przelotki, jednostopniowy stos / kontrola impedancji / wysokie TG |
Często zadawane pytania:
P1: Czy możesz świadczyć usługi montażu PCB i zaopatrywać się w komponenty?
Odp .: Tak, na życzenie możemy również świadczyć usługi pozyskiwania komponentów i montażu PCB, a także budowanie pudełek.
P2: Z jakimi krajami pracowałeś?
Odp .: USA, Kanada, Włochy, Niemcy, Wielka Brytania, Hiszpania, Francja, Rosja, Iran, Turcja, Czechy, Austria, Australia, Brazylia, Japonia, Indie itd.
P3: Czy nasze pliki PCB zostaną sprawdzone.
O: Tak.Twoje dane zostaną sprawdzone przez nasz Zespół Inżynierów.Jeśli znajdziemy jakieś problemy techniczne lub będziemy mieć jakiekolwiek pytania, skontaktujemy się z Tobą i wspólnie rozwiążemy problemy.
P4: Czy nasz produkt zostanie przetestowany przed wysyłką.
O: Tak.Możemy zapewnić testowanie obwodów funkcjonalnych, jeśli podasz nam metody testowania.
P5: Którą metodę płatności akceptujesz?
Odp .: Przelew bankowy (T / T), akredytywa (L / C) lub Paypal (Paypal jest tylko dla małej wartości mniejszej niż 500 USD)
