Immersja Złoto HDI PCB Prototyp 6-warstwowy 3mil wypełniony żywicą

  • Immersion Gold HDI PCB Board Prototype 6 Layer 3mil Resin Filled
  • Immersion Gold HDI PCB Board Prototype 6 Layer 3mil Resin Filled
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu 134756
Minimalne zamówienie 1 szt.
Szczegóły pakowania próżnia
Czas dostawy najszybsze 24 godziny na prototyp 2L i 4L, 3 dni na produkcję płyt HDI
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa PCB Płyty HDI 6L 2+N+2 Materiały eksploatacyjne FR4 S1000-2
Powierzchnia wykończona Immersja Złoto Grubość płyty 0,8 mm
Grubość miedzi 1/1/1/1/1/1 OZ Min. ścieżka/przerwa PCB 4/3 mil
Maska lutownicza Niebieski, obie strony Najmniejszy otwór wiercony mechaniczny 0,20 mm
Specjalna prośba mała przestrzeń liniowa i przerwa: 4/3 mil Produkty do komunikacji aplikacyjnej kontrola przemysłu
High Light

Płytka PCB 6L HDI

,

płytka PCB 3mil HDI

,

prototyp PCB 3mil hdi
Zostaw wiadomość
opis produktu

Immersja Złoto HDI PCB Prototyp 6-warstwowy 3mil wypełniony żywicą



Płytka drukowana HDI Prototypowa płytka drukowana 6-warstwowa płytka drukowana Niebieska płytka drukowana Płytka drukowana HDI Płytka HDI



Płyty HDI 6L 2+N+2



HDI PCB oznacza płytki drukowane o wysokiej gęstości, charakteryzujące się cieńszymi liniami, bliższymi przestrzeniami i gęstszym okablowaniem.
Ze względu na większą gęstość obwodów niż tradycyjne płytki drukowane, projekty PCB HDI mogą zawierać mniejsze otwory przelotowe i podkładki przechwytujące, a także większą gęstość podkładek łączących.HDI PCB jest szeroko stosowany w celu zmniejszenia masy i gabarytów produktów, a także zwiększenia wydajności elektrycznej urządzenia.



Układanie płyt HDI:
1+N+1z mikroprzelotką laserową i mechanicznie zakopanym rdzeniem przez.„1” oznacza „narastanie” lub kolejne laminowanie po każdej stronie rdzenia.
i+N+i(i>=2) PCB zawierają 2 lub więcej „nagromadzonych” warstw połączeń o dużej gęstości.Mikrovia na różnych warstwach można układać naprzemiennie lub piętrowo.Wypełnione miedzią struktury mikroprzelotek są często spotykane w wymagających projektach.

Produkty HSX obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewnia elastyczne usługi produkcji szybkiego toczenia (od 12 do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.



Liczba warstw: 6 warstw Laminat płytki drukowanej: FR4 S1000-2
Inna grubość miedzi: 1/1/1/1/1/1 OZ Płytka drukowana o grubości: 0,8 mm
Najmniejszy otwór wiercony mechaniczny: 0,20 mm Min.odległość/odstęp linii: 4/3 mil
Kolor maski lutowniczej: KSM niebieski Kolor legend: biały kolor
Wykończona powierzchnia PCB: Immersja Złoto Profil zarządu: Przemiał
Zastosowanie płytki PCB: sieć komputerowa
Żądanie Specjalne wymagania: mała przestrzeń liniowa i przerwa: 4/3mil/HDI przelotki zakopane i przelotki ślepe, dwustopniowy stos / kontrola impedancji / wypełnione żywicą i platerowane / 0,25 mm BGA

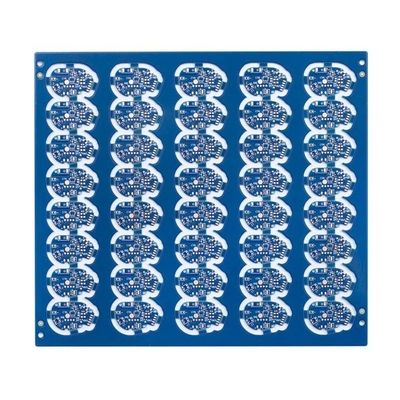

Immersja Złoto HDI PCB Prototyp 6-warstwowy 3mil wypełniony żywicą 0

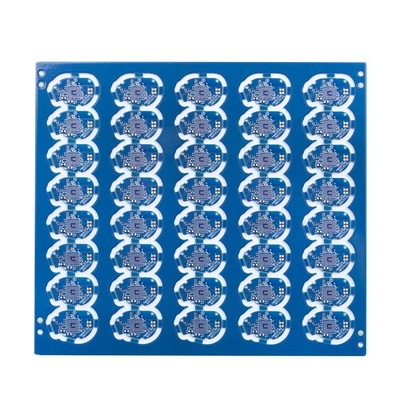

Immersja Złoto HDI PCB Prototyp 6-warstwowy 3mil wypełniony żywicą 1



Często zadawane pytania:
P1: Jaka jest minimalna ilość zamówienia?
Odp .: Brak MOQ. Ilość wpłynie tylko na cenę.Prosimy o kontakt w sprawie zapytania ofertowego.



P2: Jak zwykle wysyłasz płytkę drukowaną?
Odp .: Zazwyczaj w przypadku małych paczek wysyłamy deski za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego, aby dokonać odbioru lub użyć naszego konta, aby wysłać w terminie dostawy DDU (nieopłacone cło importowe).
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.



P3: A co z wydajnością produkcyjną fabryki PCB?
Odp .: Nasza miesięczna zdolność produkcyjna wynosi 50 000 metrów kwadratowych / miesiąc i 5000 typów / miesiąc.



P4: Z jakimi krajami pracowałeś?
Odp .: USA, Kanada, Włochy, Niemcy, Wielka Brytania, Hiszpania, Francja, Rosja, Iran, Turcja, Czechy, Austria, Australia, Brazylia, Japonia, Indie itd.



P5: Czy świadczysz również usługi montażu PCB?
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.
