Płytka PCB Duża gęstość Interconnect HDI 0.8mm 4L wypełniona żywicą

  • High Density Interconnect HDI PCB Board 0.8mm 4L Resin Filled
  • High Density Interconnect HDI PCB Board 0.8mm 4L Resin Filled
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu 134459
Minimalne zamówienie 1 szt.
Szczegóły pakowania próżnia
Czas dostawy najszybsze 24 godziny na prototyp 2L i 4L, 3 dni na produkcję płyt HDI
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa PCB Płyty HDI 4L 1+N+1 Materiały eksploatacyjne FR4 TG170
Warstwa płyty 4L Grubość płyty 0,8 mm
Grubość miedzi 1/1/1/1 OZ ukończone Min. ścieżka/przerwa PCB 0.06/0.06mm
Maska lutownicza Niebieski kolor Najmniejszy otwór wiercony mechaniczny 0,15 mm
Specjalna prośba kontrola impedancji/żywica wypełnione i platerowane Produkty do komunikacji aplikacyjnej produkty cyfrowe
High Light

Płytka PCB 4L HDI 0

,

8 mm

,

płytka PCB 4L HDI
Zostaw wiadomość
opis produktu

Płytka PCB High Density Interconnect HDI 0.8mm 4L wypełniona żywicą



Płytka PCB HDI Wytwarzanie płytki drukowanej High Density Interconnect Technologia HDI PCB Płytka drukowana HDI



Płyty HDI 4L 1+N+1



HDI PCB oznacza płytki drukowane o wysokiej gęstości, charakteryzujące się cieńszymi liniami, bliższymi przestrzeniami i gęstszym okablowaniem.
Ze względu na większą gęstość obwodów niż tradycyjne płytki drukowane, projekty PCB HDI mogą zawierać mniejsze otwory przelotowe i podkładki przechwytujące, a także większą gęstość podkładek łączących.HDI PCB jest szeroko stosowany w celu zmniejszenia masy i gabarytów produktów, a także zwiększenia wydajności elektrycznej urządzenia.



Układanie płyt HDI:
1+N+1z mikroprzelotką laserową i mechanicznie zakopanym rdzeniem przez.„1” oznacza „narastanie” lub kolejne laminowanie po każdej stronie rdzenia.
i+N+i(i>=2) PCB zawierają 2 lub więcej „nagromadzonych” warstw połączeń o dużej gęstości.Microvias na różnych warstwach można układać naprzemiennie lub piętrowo.Wypełnione miedzią struktury mikroprzelotek są często spotykane w wymagających projektach.

Produkty HSX obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewnia elastyczne usługi produkcji szybkiego toczenia (od 12 do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.



Płytka drukowana Liczba warstw: 4L Laminat płytki drukowanej: FR4 TG170
Grubość warstwy miedzi: 1/H/H/1OZ Grubość deski: 0,8 mm
Najmniejszy rozmiar otworu: 0,15 mm Najmniejsza ścieżka/przerwa PCB: 0.06/0.06mm
Kolor maski lutowniczej: TAIYO niebieski Kolor sitodruku: Nic
Wykończona powierzchnia PCB: Immersja Złoto Profil zarządu: Routing/V-CUT
Zastosowanie płytki PCB: produkty cyfrowe
Żądanie Specjalne wymagania: mała przestrzeń liniowa i luka: 2,5/2,5 mil/HDI Zakopane przelotki i ślepe przelotki, jeden stopień w górę /min.przez rozmiar otworu 0,15 mm/kontrola impedancji/wypełniony żywicą i platerowany

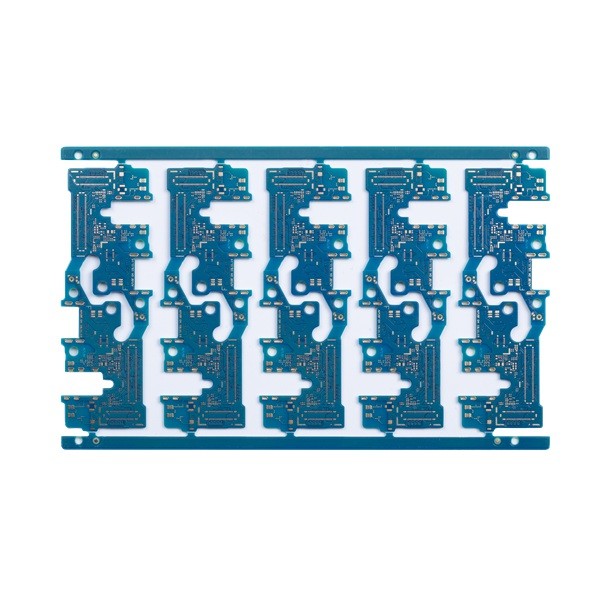

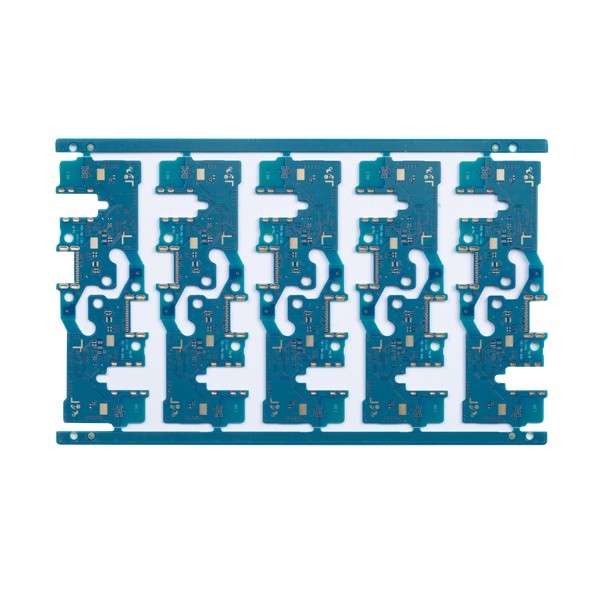

Płytka PCB Duża gęstość Interconnect HDI 0.8mm 4L wypełniona żywicą 0Płytka PCB Duża gęstość Interconnect HDI 0.8mm 4L wypełniona żywicą 1

Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję szybkich prototypów PCB i duże linie produkcyjne PCB.



P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



P3: Czy nasze pliki PCB zostaną sprawdzone.
O: Tak.Twoje dane zostaną sprawdzone przez nasz Zespół Inżynierów.Jeśli znajdziemy jakieś problemy techniczne lub będziemy mieć jakiekolwiek pytania, skontaktujemy się z Tobą i wspólnie rozwiążemy problemy.



P4: Czy nasz produkt zostanie przetestowany przed wysyłką.
O: Tak.Możemy zapewnić testowanie obwodów funkcjonalnych, jeśli podasz nam metody testowania.



P5: Czy świadczysz również usługi montażu PCB?
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.
