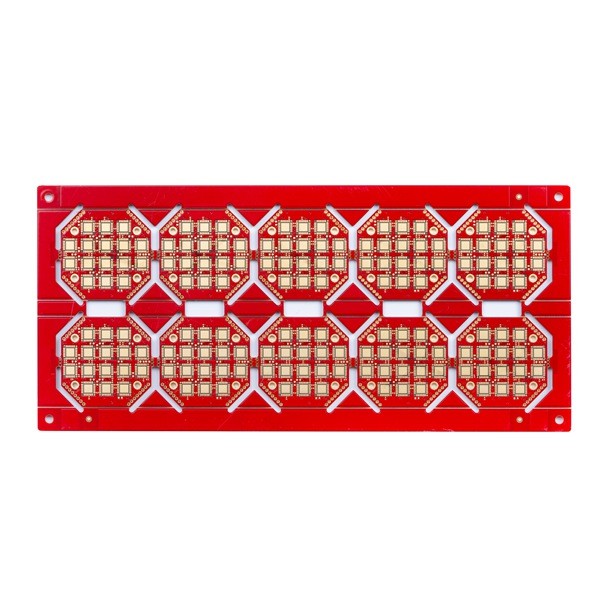

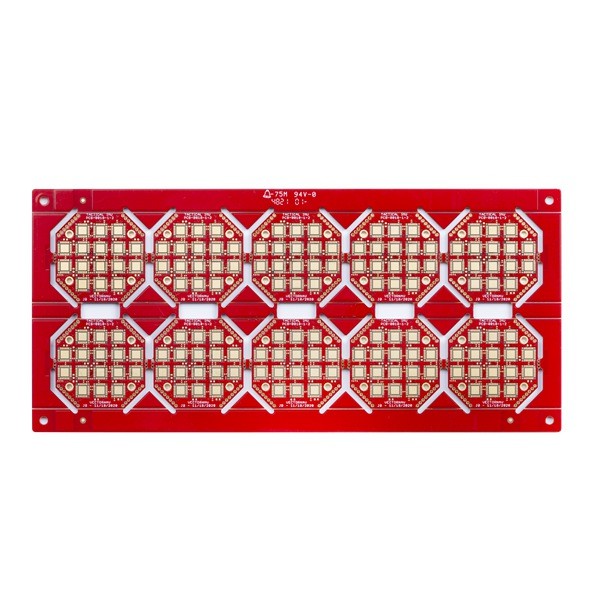

Płytka drukowana HDI do sterowania przemysłowego Elektroniczna płytka drukowana 1,6 mm
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa PCB | Płyty HDI 6L 1+N+1 | Materiały eksploatacyjne | FR4 TG170 SY |
|---|---|---|---|
| Warstwa płyty | 6L | Grubość płyty | 1,6 mm |
| Grubość miedzi | 1/1/1/1/1/1 OZ ukończone | Min. ścieżka/przerwa PCB | 3/3 mil |
| Maska lutownicza | Czerwony, 2 strony | Najmniejszy otwór wiercony mechaniczny | 0,15 mm |
| Specjalna prośba | mała przestrzeń między wierszami i przerwa 3/3mil | Produkty do komunikacji aplikacyjnej | kontrola przemysłowa |
| High Light | Płytka PCB HDI 1,6 mm,płytka PCB HDI 1 uncja 1 |
||
opis produktu
Płytka drukowana HDI do sterowania przemysłowego Elektroniczna płytka drukowana 1,6 mm
Usługi montażu płytki drukowanej HDI PCB Połączenie wysokiej gęstości Elektroniczny montaż płytki drukowanej Montaż płytki drukowanej Smt
Płytka drukowana 6L 1+N+1 HDI
HDI PCB oznacza płytki drukowane o wysokiej gęstości, charakteryzujące się cieńszymi liniami, bliższymi przestrzeniami i gęstszym okablowaniem.
Ze względu na większą gęstość obwodów niż tradycyjne płytki drukowane, projekty PCB HDI mogą zawierać mniejsze otwory przelotowe i podkładki przechwytujące, a także większą gęstość podkładek łączących.HDI PCB jest szeroko stosowany w celu zmniejszenia masy i gabarytów produktów, a także zwiększenia wydajności elektrycznej urządzenia.
Układanie płyt HDI:
1+N+1z mikroprzelotką laserową i mechanicznie zakopanym rdzeniem przez.„1” oznacza „narastanie” lub kolejne laminowanie po każdej stronie rdzenia.
i+N+i(i>=2) PCB zawierają 2 lub więcej „nagromadzonych” warstw połączeń o dużej gęstości.Microvias na różnych warstwach można układać naprzemiennie lub piętrowo.Wypełnione miedzią struktury mikroprzelotek są często spotykane w wymagających projektach.
Produkty HSX obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewnia elastyczne usługi produkcji szybkiego toczenia (od 12 do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.
| Płytka drukowana Liczba warstw: | 6L | Laminat płytki drukowanej: | FR4 TG170 SY |
| Grubość warstwy miedzi: | 1/1/1/1/1/1 OZ | Grubość deski: | 1,6 mm |
| Najmniejszy rozmiar otworu: | 0,15 mm | Najmniejsza ścieżka/przerwa PCB: | 3/3 mil |
| Kolor maski lutowniczej: | TAIYO Czerwony | Kolor sitodruku: | biały |
| Wykończona powierzchnia PCB: | Immersja Złoto | Profil zarządu: | Routing/V-CUT |
| Zastosowanie płytki PCB: | kontrola przemysłowa | ||
| Żądanie Specjalne wymagania: | mała przestrzeń liniowa i odstęp: 3/3 mil//min.przez rozmiar otworu 0,15 mm/bezhalogenowy/kontrola impedancji/półotwór/wypełniony żywicą i platerowany/0,25 mm BGA | ||
Często zadawane pytania:
P1: Czy możesz świadczyć usługi montażu PCB i zaopatrywać się w komponenty?
Odp .: Tak, na życzenie możemy również świadczyć usługi pozyskiwania komponentów i montażu PCB, a także budowanie pudełek.
P2: Z jakimi krajami pracowałeś?
Odp .: USA, Kanada, Włochy, Niemcy, Wielka Brytania, Hiszpania, Francja, Rosja, Iran, Turcja, Czechy, Austria, Australia, Brazylia, Japonia, Indie itd.
P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.
P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.
P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
