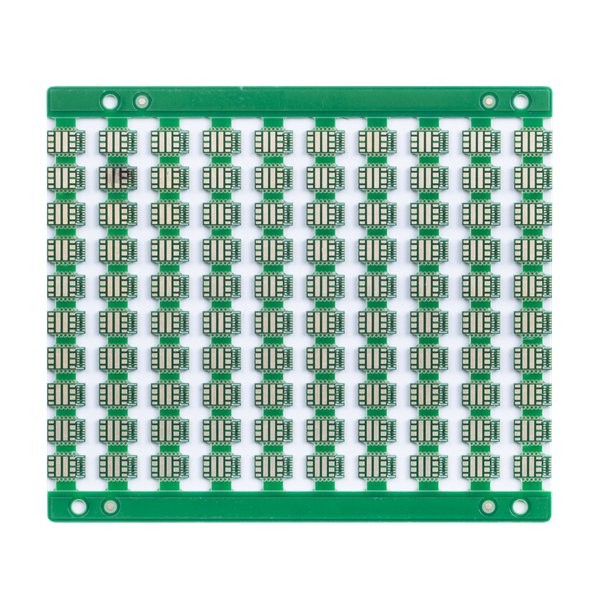

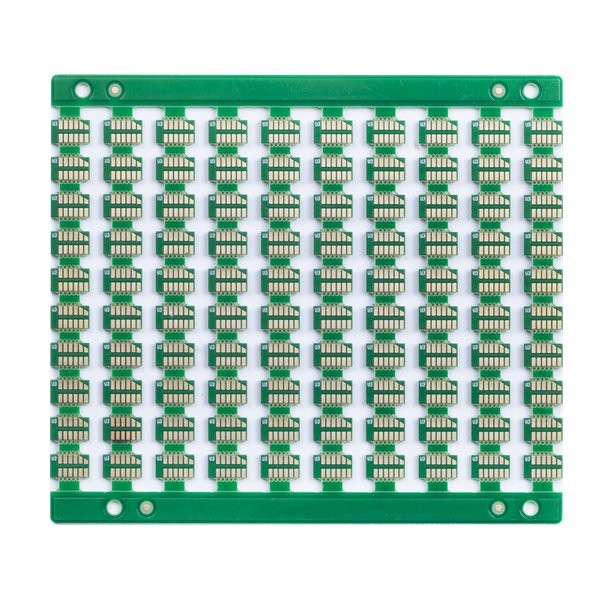

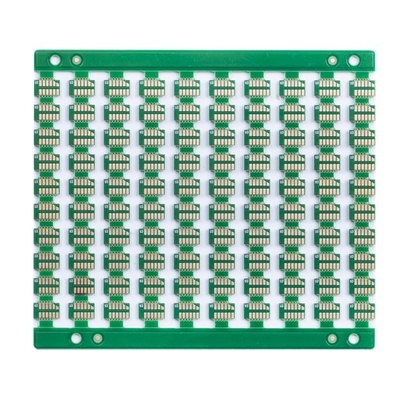

Płytka elektroniczna 1,6 mm o wysokiej gęstości 4 mil FR4 TG170

Płytka elektroniczna 1,6 mm o wysokiej gęstości 4 mil FR4 TG170

Płytka HDI PCB Elektroniczna płytka drukowana Usługi montażu płytki drukowanej Montaż płytki drukowanej

Płyty HDI 4L 1+N+1

HDI PCB oznacza płytki drukowane o wysokiej gęstości, charakteryzujące się cieńszymi liniami, bliższymi przestrzeniami i gęstszym okablowaniem.
Ze względu na większą gęstość obwodów niż tradycyjne płytki drukowane, projekty PCB HDI mogą zawierać mniejsze otwory przelotowe i podkładki przechwytujące, a także większą gęstość podkładek łączących.HDI PCB jest szeroko stosowany w celu zmniejszenia masy i gabarytów produktów, a także zwiększenia wydajności elektrycznej urządzenia.

Układanie płyt HDI:
1+N+1 z mikroprzelotką laserową i mechanicznie zakopanym rdzeniem przez.„1” oznacza „narastanie” lub kolejne laminowanie po każdej stronie rdzenia.
i+N+i (i>=2) PCB zawierają 2 lub więcej „nagromadzonych” warstw połączeń o dużej gęstości.Microvias na różnych warstwach można układać naprzemiennie lub piętrowo.Wypełnione miedzią struktury mikroprzelotek są często spotykane w wymagających projektach.

Produkty HSX obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewnia elastyczne usługi produkcji szybkiego toczenia (od 12 do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.

Często zadawane pytania:
P1: Jakie usługi możesz świadczyć?
Odp .: Produkcja PCB, montaż PCB, kolejność szybkiego prototypu i tak dalej

P2: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Po prostu wyślij do nas próbną płytkę drukowaną, możemy sklonować projekt płytki i opracować ją.

P3: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych

P4: Czy nasz produkt zostanie przetestowany przed wysyłką.
O: Tak.Możemy zapewnić testowanie obwodów funkcjonalnych, jeśli podasz nam metody testowania.

P5: Jak uzyskać szybką wycenę?
Odp .: Proszę podać plik gerber i szczegóły płyty (w tym warstwę, grubość płyty, grubość miedzi, obróbkę powierzchni, maskę lutowniczą i kolor sitodruku, specjalne życzenie, jeśli takie istnieją, ilość popytu itp.)
próbka:
Warstwa PCB: 2L/4L/6L/8L/10L/12L
Materiał PCB/materiał bazowy: FR4, TG170;FR, SHENGYI/FR4, IT180A;Rogers+FR4 TG170;FR4+PI
Grubość miedzi: wykończona 1/1 uncja;2/2 uncje wykończone;1/1/1/1 uncja wykończona;2/2/2/2 uncje wykończone;1 uncja wewnętrzna podstawa i 1 uncja zewnętrzna wykończona;
Maska lutownicza PCB / Maska lutownicza Kolor: zielony po obu stronach;Niebieski po obu stronach;Czarny dla obu stron;Biały dla obu stron
Sitodruk PCB: dwustronny, biały;nie dotyczy;Czarny dla obu stron
Ilość: 15szt, 5 dni roboczych;1000szt, 14 dni roboczych;
