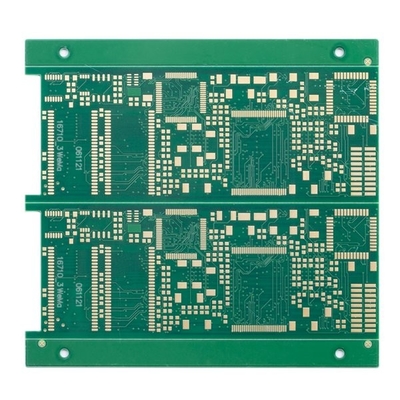

Wielowarstwowa płytka PCB HDI 0,9 mm 8-warstwowa produkcja PCB Zielona maska ​​​​lutownicza

  • Multilayer HDI PCB Board 0.9mm 8 Layer Pcb Fabrication Green Solder Mask
  • Multilayer HDI PCB Board 0.9mm 8 Layer Pcb Fabrication Green Solder Mask
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu 126747
Minimalne zamówienie 1 szt.
Szczegóły pakowania próżnia
Czas dostawy najszybsze 24 godziny na prototyp 2L i 4L, 3 dni na produkcję płyt HDI
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa PCB Płyty HDI 8L 2+N+2 Materiały eksploatacyjne FR-4, TG170
Warstwa płyty 8L Grubość płyty 0,9 mm
Grubość miedzi 1/H/1/1/H/H/H/1 OZ Min. ścieżka/przerwa PCB 3/3 mil
Maska lutownicza ZIELONY Najmniejszy otwór wiercony mechaniczny 0,15 mm
Specjalna prośba HDI Zakopane i ślepe przelotki, dwustopniowy stos w górę Podanie kontrola przemysłowa
High Light

Płytka PCB ISO9001 HDI

,

płytka PCB HDI 0

,

9 mm
Zostaw wiadomość
opis produktu

Wielowarstwowa płytka PCB HDI 0,9 mm 8-warstwowa produkcja PCB Zielona maska ​​​​lutownicza



Płyta PCB HDI Wielowarstwowa płytka PCB 8-warstwowa płytka PCB Płyta HDI Chiny Montaż PCB Usługa produkcji PCB Zespół PCB



Płyty HDI 8L 2+N+2



HDI PCB oznacza płytki drukowane o wysokiej gęstości, charakteryzujące się cieńszymi liniami, bliższymi przestrzeniami i gęstszym okablowaniem.

Ze względu na większą gęstość obwodów niż tradycyjne płytki drukowane, projekty PCB HDI mogą zawierać mniejsze otwory przelotowe i podkładki przechwytujące, a także większą gęstość podkładek łączących.HDI PCB jest szeroko stosowany w celu zmniejszenia masy i gabarytów produktów, a także zwiększenia wydajności elektrycznej urządzenia.



Układanie płyt HDI:

1+N+1z mikroprzelotką laserową i mechanicznie zakopanym rdzeniem przez.„1” oznacza „narastanie” lub kolejne laminowanie po każdej stronie rdzenia.
i+N+i (i>=2)Obwody drukowane zawierają 2 lub więcej „nagromadzeń” warstw połączeń o dużej gęstości.Mikrovia na różnych warstwach można układać naprzemiennie lub piętrowo.Wypełnione miedzią struktury mikroprzelotek są często spotykane w wymagających projektach.





Warstwa PCB 8L Materiał PCB FR4 TG170
Grubość miedzi 1/H/1/1/H/H/H/1 OZ Grubość PCB 0,9 mm
Min.rozmiar dziury 0,15 mm Min. ścieżka/przerwa PCB: 3/3 mil
Maska do lutowania PCB Zielony Sitodruk PCB biały
Powierzchnia PCB wykończona Immersja Złoto Zarys PCB Routing/V-CUT
Podanie kontrola przemysłowa
Specjalne wymagania: mała przestrzeń liniowa i przerwa: 3/3mil/HDI przelotki zakopane i ślepe przelotki, dwustopniowy stos w górę /min.przez rozmiar otworu 0,15 mm/kontrola impedancji/wypełniony żywicą i platerowany/0,25 mm BGA

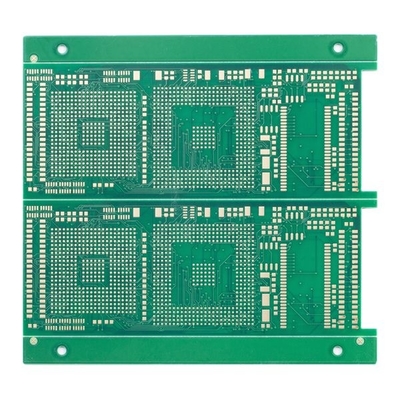

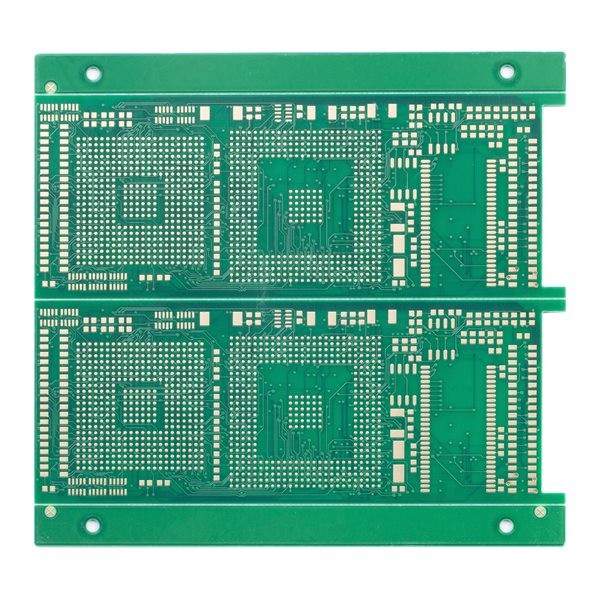

Wielowarstwowa płytka PCB HDI 0,9 mm 8-warstwowa produkcja PCB Zielona maska ​​​​lutownicza 0Wielowarstwowa płytka PCB HDI 0,9 mm 8-warstwowa produkcja PCB Zielona maska ​​​​lutownicza 1



Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?

Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.


P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.

P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.


P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):

1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych

P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)



P7: Jaki jest sposób wysyłki?

W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.


P8: Jaka jest minimalna ilość zamówienia?
Odp .: Brak MOQ. Ilość wpłynie tylko na cenę.Prosimy o kontakt w sprawie zapytania ofertowego.
