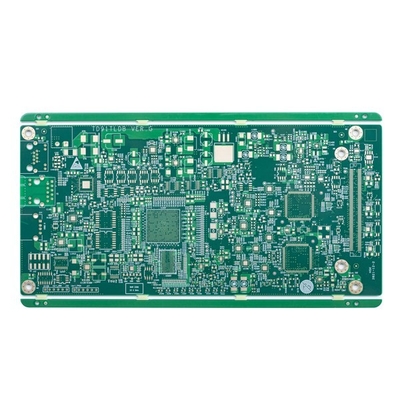

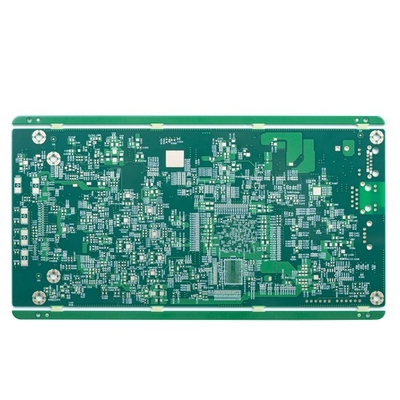

2.0mm 14-warstwowa płytka HDI PCB Prototyp FR4 TG170 Zielona maska ​​lutownicza

2.0mm 14-warstwowa płytka HDI PCB Prototyp FR4 TG170 Zielona maska ​​lutownicza

Płytka HDI PCB 14-warstwowa płytka PCB Zielona płytka PCB Prototypowa płytka drukowana Prototypowa płytka drukowana FR4 Płytka drukowana

Płyty HDI 14L 1+N+1

Płytki drukowane o wysokiej gęstości, zwane również płytkami HDI, charakteryzują się cieńszymi liniami, bliższymi przestrzeniami i gęstszym okablowaniem.

Płyty HDI posiadają większą gęstość obwodów, ich projekty mogą obejmować nie tylko mniejsze otwory przelotowe i podkładki przechwytujące, ale także większą gęstość podkładek łączących.Są szeroko stosowane w celu zmniejszenia masy i gabarytów produktów, a także zwiększenia wydajności elektrycznej urządzenia.

Produkty HSX obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewnia elastyczne usługi produkcji szybkiego toczenia (od 12 do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.

Rozmiar panelu w fabryce HSX wynosi maksymalnie 740x500mm, ale gdy rozmiar panelu jest większy niż 600mm, należy go najpierw sprawdzić.A minimalny rozmiar panelu, jaki możemy osiągnąć, to 5 * 5 mm.

Grubość płytki, którą możemy osiągnąć, wynosi od 0,2 mm do 4,0 mm, jeśli grubość płytki jest mniejsza niż 0,2 mm lub większa niż 4 mm, najpierw trzeba będzie ocenić płytkę (PS. jeśli grubość płytki </= 0,6 mm, wykończona powierzchnia nie może być HASL/LF-HASL)

Minimalna dopuszczalna wielkość otworu w fabryce wynosi 0,15 mm, jeśli rozmiar otworu jest mniejszy niż 0,15 mm, należy najpierw sprawdzić płytkę.

Kolory maski lutowniczej to: czerwony, zielony matowy, zielony matowy, niebieski, niebieski matowy, czarny, czarny matowy, biały i tak dalej.

Kolory nóg to biały, czarny i tak dalej.
