2 uncje wykończonej płytki PCB HDI 2,0 mm 6 warstw do urządzeń medycznych

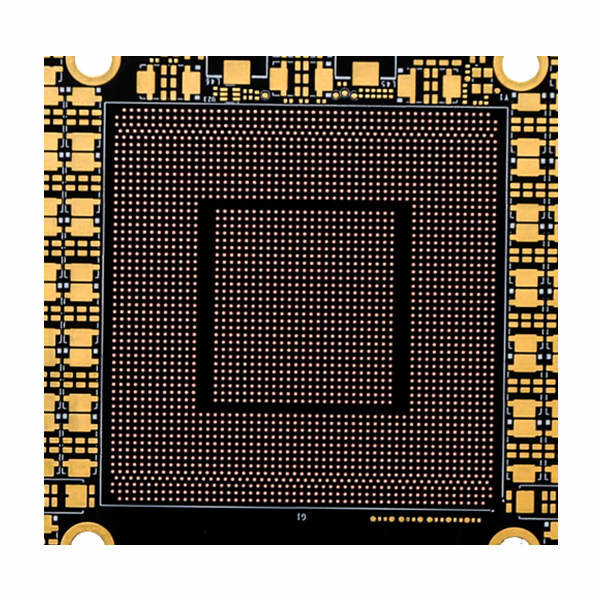

  • 2oz Finished HDI PCB Board 2.0mm 6 Layer For Medical Devices

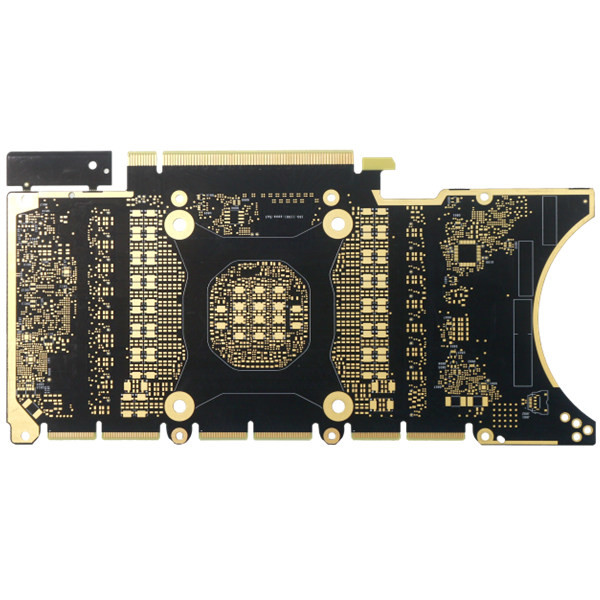

  • 2oz Finished HDI PCB Board 2.0mm 6 Layer For Medical Devices

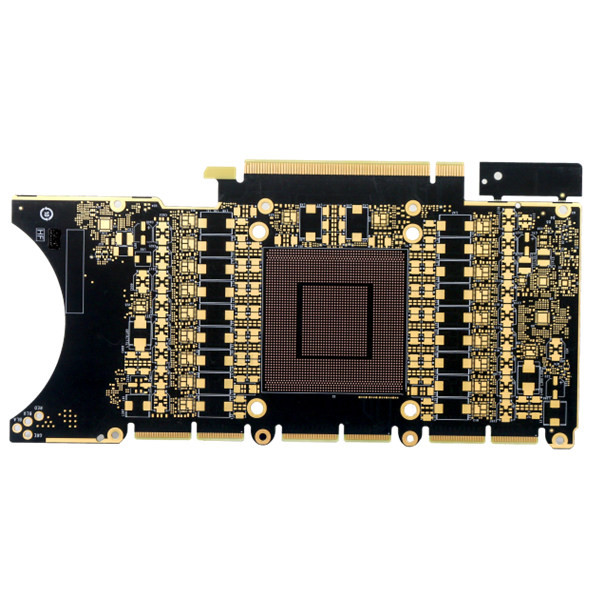

  • 2oz Finished HDI PCB Board 2.0mm 6 Layer For Medical Devices
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu 4L 2+N+2 HDI PCB
Minimalne zamówienie 1 szt.
Szczegóły pakowania próżnia
Czas dostawy najszybsze 24 godziny na prototyp 2L i 4L, 3 dni na produkcję płyt HDI
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa PCB 6L 2+N+2 HDI PCB Materiały eksploatacyjne FR-4, TG170
Warstwa płyty 6L Grubość płyty 2,0 mm
Gotowa zewnętrzna masa miedzi 2 uncje skończone Wewnętrzna masa miedziana wewnętrzna 2 uncje bazy
Maska lutownicza czarna maska ​​lutownicza Najmniejszy rozmiar otworu 0,1 mm
Niewidomy / zakopany Vias Tak, prośba Podanie Produkt wyrobów medycznych
High Light

Płytka PCB 2 uncji HDI

,

płytka PCB 2 uncje HDI 2

,

0 mm
Zostaw wiadomość
opis produktu

2 uncje wykończonej płytki PCB HDI 2,0 mm 6 warstw do urządzeń medycznych



Płytka PCB HDI Firmy zajmujące się montażem płytek drukowanych Produkcja kontraktowa Montaż płytek drukowanych



4L 2+N+2 HDI PCB



Płytki drukowane o wysokiej gęstości są również nazywane płytami HDI, charakteryzującymi się cieńszymi liniami, bliższymi przestrzeniami i gęstszym okablowaniem.jego projekty mogą obejmować mniejsze otwory przelotowe i podkładki wychwytujące, a także większą gęstość podkładek łączących.Są szeroko stosowane w celu zmniejszenia masy i gabarytów produktów, a także zwiększenia wydajności elektrycznej urządzenia.



Zastosowanie: produkty urządzeń cyfrowych, smartfony i tablety, produkty samochodowe i telekomunikacyjne, produkty lotnicze i inne pojazdy itp.



Normalny stos:

1+N+1z mikroprzelotką laserową i mechanicznie zakopanym rdzeniem przez.„1” oznacza „narastanie” lub kolejne laminowanie po każdej stronie rdzenia.
i+N+i (i>=2)Płytki PCB zawierają 2 lub więcej „nagromadzeń” warstw połączeń o dużej gęstości.Microvias na różnych warstwach można układać naprzemiennie lub piętrowo.Wypełnione miedzią struktury mikroprzelotek są często spotykane w wymagających projektach.



Produkty HSX obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewnia elastyczne usługi produkcji szybkiego toczenia (od 12 do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.HSX posiada wysoko wykształcony i doświadczony zespół oraz zaawansowany sprzęt produkcyjny.



Warstwa PCB 6L 2+N+2 Materiał PCB FR4 TG170
Grubość miedzi Zakończono 2/2/2/2/2/2 uncje Grubość PCB 2,0 mm
Min.rozmiar dziury 0.1mm Min. ścieżka/przerwa PCB: 3,5 mil
Maska do lutowania PCB Zielony sitodruk PCB biały
Powierzchnia PCB wykończona ENIG 2u Zarys PCB Routing/V-CUT
Podanie Produkt wyrobów medycznych
Specjalne wymagania: HDI Zakopane i ślepe przelotki, dwustopniowy stos w górę



2 uncje wykończonej płytki PCB HDI 2,0 mm 6 warstw do urządzeń medycznych 02 uncje wykończonej płytki PCB HDI 2,0 mm 6 warstw do urządzeń medycznych 1







Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.



P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.



P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Po prostu wyślij do nas próbną płytkę drukowaną, możemy sklonować projekt płytki i opracować ją.



P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych



P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)



P7: Jak zwykle wysyłasz płytkę drukowaną?
Odp .: Zazwyczaj w przypadku małych paczek wysyłamy deski za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego, aby dokonać odbioru lub użyć naszego konta, aby wysłać w terminie dostawy DDU (nieopłacone cło importowe).
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.
