2,0 mm zielona maska ​​​​lutownicza HDi Pcb Design 1,5 uncji 4 warstwy zanurzenie złota 3u

Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu 4L 2+N+2 HDI PCB
Minimalne zamówienie 1 szt.
Szczegóły pakowania próżnia
Czas dostawy najszybsze 24 godziny na prototyp 2L i 4L, 3 dni na produkcję płyt HDI
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa PCB 4L 2+N+2 HDI PCB Materiały eksploatacyjne FR-4, S1000-2M
Warstwa płyty 4L Grubość płyty 2,0 mm
Wykończona waga miedziana zewnętrzna 1,5 uncji Wewnętrzna masa miedziana wewnętrzna 1 uncja
Maska lutownicza zielona maska ​​​​lutownicza Najmniejszy rozmiar otworu 0,1 mm
High Light

1

,

5 uncji Hdi Pcb Design

,

2

Zostaw wiadomość
opis produktu

2,0 mm zielona maska ​​​​lutownicza HDi Pcb Design 1,5 uncji 4 warstwy zanurzenie złota 3u



Płyta PCB HDI Produkcja płyt PCB Produkcja płyt PCB Elektroniczna płytka PCB Zielona płytka PCB



4L 2+N+2 HDI PCB



HDI PCB to skrót od płytek drukowanych o wysokiej gęstości, charakteryzujących się drobniejszymi liniami, bliższymi przestrzeniami i gęstszym okablowaniem.



W przypadku płyt HDI posiada większą gęstość obwodów niż tradycyjne płytki drukowane, ich projekty mogą obejmować mniejsze otwory przelotowe i podkładki przechwytujące, a także większą gęstość podkładek łączących.Są szeroko stosowane w celu zmniejszenia masy i gabarytów produktów, a także zwiększenia wydajności elektrycznej urządzenia.



Płyty HDI mają zastosowanie w wielu gałęziach przemysłu, takich jak urządzenia cyfrowe, smartfony i tablety, samochody, samoloty i inne produkty motoryzacyjne.



Układanie płyt HDI:

1+N+1z mikroprzelotką laserową i mechanicznie zakopanym rdzeniem przez.„1” oznacza „narastanie” lub kolejne laminowanie po każdej stronie rdzenia.
i+N+i (i>=2)Płytki PCB zawierają 2 lub więcej „nagromadzeń” warstw połączeń o dużej gęstości.Microvias na różnych warstwach można układać naprzemiennie lub piętrowo.Wypełnione miedzią struktury mikroprzelotek są często spotykane w wymagających projektach.



Produkty HSX obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewnia elastyczne usługi produkcji szybkiego toczenia (od 12 do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.HSX posiada wysoko wykształcony i doświadczony zespół oraz zaawansowany sprzęt produkcyjny.



Warstwa PCB 4L 2+N+2 Materiał PCB FR4 S1000-2M
Grubość miedzi Zakończono 1,5/1/1/1,5 uncji Grubość PCB 2,0 mm
Min.rozmiar dziury 0.1mm Min. ścieżka/przerwa PCB: 3 mil
Maska do lutowania PCB Zielony sitodruk PCB biały
Powierzchnia PCB wykończona Zanurzenie Złoto 3u Zarys PCB Routing/V-CUT
Wniosek Produkt kontroli przemysłowej
Specjalne wymagania: 0,25 mm BGA/FR-4+PI

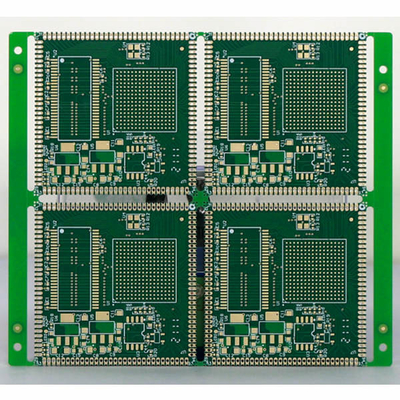

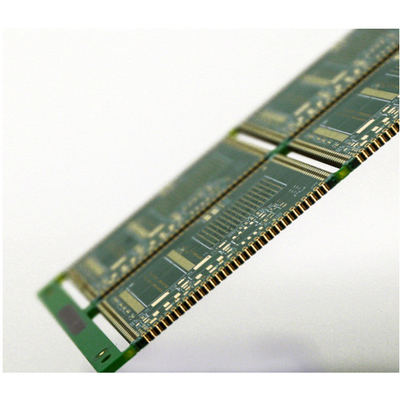

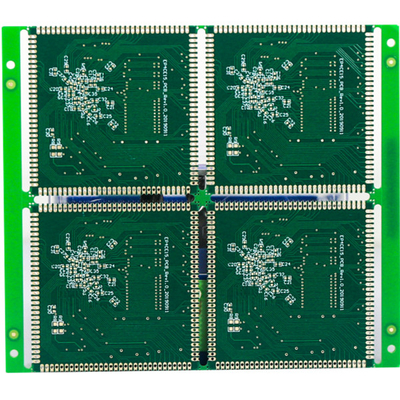

2,0 mm zielona maska ​​​​lutownicza HDi Pcb Design 1,5 uncji 4 warstwy zanurzenie złota 3u 02,0 mm zielona maska ​​​​lutownicza HDi Pcb Design 1,5 uncji 4 warstwy zanurzenie złota 3u 1







Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję szybkich prototypów PCB i duże linie produkcyjne PCB.



P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.



P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.



P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
