Zespół zanurzeniowej złotej płytki drukowanej 2U

Zespół zanurzeniowej złotej płytki drukowanej 2U

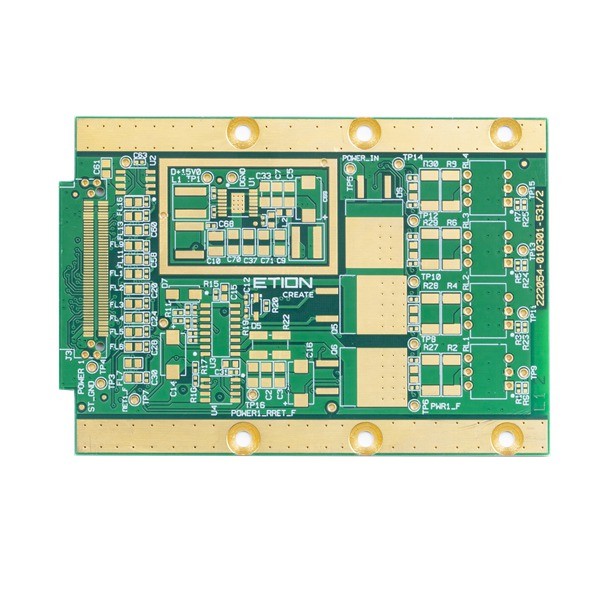

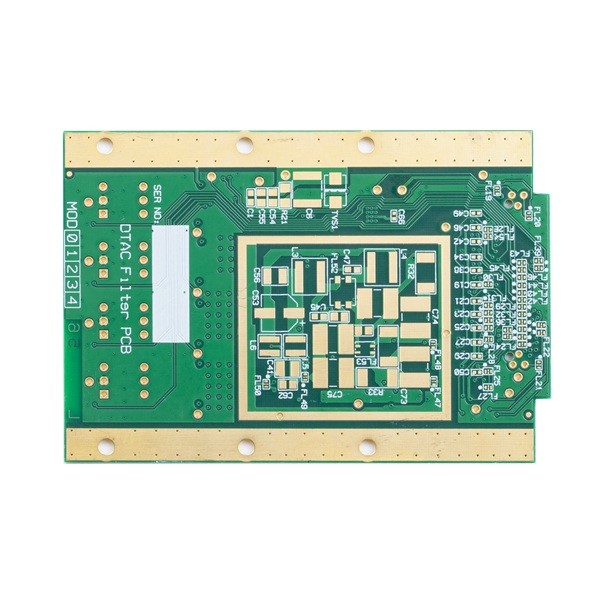

Wielowarstwowa płytka drukowana 2U Immersion Gold 6-warstwowa płytka drukowana

Założona w 2010 roku firma Shenzhen Huashengxin Circuit jest profesjonalnym producentem płytek drukowanych.HSX Circuit zapewnia elastyczne, szybkie usługi produkcyjne (od 12 godzin do 72 godzin), a także produkcję płytek drukowanych w małych i dużych ilościach.Jej produkty obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp.

Jej produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, kontrola przemysłowa, nauka i edukacja, urządzenia medyczne i lotnictwo i tak dalej.

Zalety HSX:
1) Profesjonalna produkcja PCB przez 10 lat
2) Wysokiej klasy pozycjonowanie, profesjonalna linia produkcyjna
3) Stabilna i dojrzała technologia produkcji
4) Zapewnienie jakości o wysokiej niezawodności
5) Kompleksowy system obsługi rynku
6) Szybka reakcja, szybka dostawa

Maksymalna liczba warstw: 32 warstwy (jeśli więcej niż 20 warstw, należy sprawdzić możliwości)

Maksymalny rozmiar panelu wykończenia: 740 * 500 MM (jeśli jest większy niż 600 MM, należy sprawdzić możliwości)

Minimalny rozmiar panelu wykończenia: 5 * 5 mm

Surowiec: PI + FR4, FR4, Rogers, AI i tak dalej

Grubość gotowej płyty PCB: 0,2 ~ 4,0 mm (jeśli mniej niż 0,2 mm lub więcej niż 4 mm wymaga przeglądu) (jeśli grubość płyty ≤ 0,6 mm, nie można ubiegać się o powierzchnię HASL)

Grubość miedzi wewnętrznej i zewnętrznej miedzi bazowej: Min. 0,3 / 0,5 uncji, maks. 3 uncje, postęp 4-6 uncji

Wykończona zewnętrzna miedź: 6 uncji

Łuk i skręt: 0,075%

min.rozmiar otworu: 0,15 mm (<0,15 mm wymaga sprawdzenia możliwości)

HDI Min. otwór wiertniczy: 0,08-0,10 MM

Ścieżka / przerwa PCB: 3 mil (0,075 mm)

Obrys PCB: Routing/Punching/V-CUT

Grubość maski lutowniczej: standardowa 15-20um;Zaawansowany: 35um

Minimalna szerokość mostka maski lutowniczej: zielony 4 mil, inny kolor 4,8 mil

Otwory zaślepione maską lutowniczą: 0,1-0,5 mm

Kolor maski lutowniczej: zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony, biały i tak dalej

Sitodruk PCB: biały, czarny i tak dalej

Zdzieralna grubość maski: 500-1000um

Film utleniający OSP: 0,2-0,5um

Często zadawane pytania:

1. Jaką usługę możesz świadczyć?

Płytka drukowana, montaż obwodów drukowanych, zamówienie szybkiego prototypu

2. Jak szybki jest twój czas realizacji?

Deska HDI najszybsza 3 WD, 2L i 4L Sztywna deska najszybsza 24H

3. Jak uzyskać szybką wycenę?

Proszę podać plik gerber i szczegóły płyty (w tym warstwę, grubość płyty, grubość miedzi, obróbkę powierzchni, maskę lutowniczą i kolor sitodruku, specjalne życzenie, jeśli takie istnieje, ilość zapotrzebowania itp.)

Przykładowa lista:

4. Jakie warunki płatności akceptujesz?

O: Przelew bankowy (T/T) lub akredytywa (L/C) lub Paypal (tylko dla małych wartości poniżej 500 usd)
