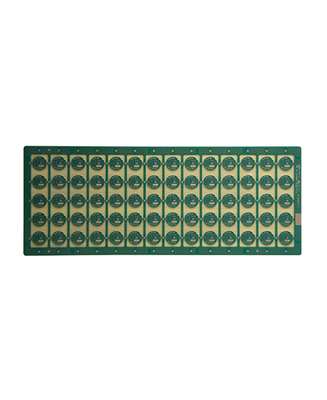

4L Immersion Gold Communication PCB o grubości 1 uncji miedzi

  • 4L Immersion Gold Communication PCB Assembly 1oz Copper Thickness
Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL,ISO9001
Numer modelu Płytka drukowana 4L
Minimalne zamówienie 1 szt
Cena 700$ per/sqm
Szczegóły pakowania Próżnia
Czas dostawy 7-12 dni
Zasady płatności L/C, T/T, Western Union
Możliwość Supply Produkcja masowa (mniej niż 200 m2) 7-12 dni

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Numer piętra 4L Grubość deski 1,0 mm
Grubość miedzi 1 uncja Obróbka powierzchniowa Złoto zanurzenia
Szerokość linii i odstęp 0,10 mil / 0,127 mil
High Light

Immersion Gold Communication PCB

,

1 uncja miedziana PCB Communication

,

wielowarstwowy zespół PCB 0
Możesz zaznaczyć potrzebne produkty i komunikować się z nami na tablicy ogłoszeń.
Items Standard Advanced
Fr4 max. layers. count 1~24 26~36
HDI max. layers. count 4~20L (3+N+3) 22~32 (3+N+3)
D/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*59"(546*1500mm)
S/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
multilayer max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
min. piece size 5*5mm 2*2mm
max. overall board thickness 158mil (4mm) 394mil (10mm)
Min. Overall Board or Core Thickness 8mil (0.200mm) 3mil (0.075mm)
≤ 1.0mm PCB`s Boards Thickness Tolerance ±3mil (0.075mm) /
≤ 2.0 mm PCB`s Boards Thickness Tolerance ±5mil (0.13mm) /
Max. Aspect Ratio 15:01 /
FR-4 Min. DHS (Drill Hole Size) 6mil (0.15mm) /
HDI Min. DHS (Drill Hole Size) 0.08-0.10MM /
Min. Hole to Hole Distance 10mil (0.25mm) 6mil (0.150mm)
PTH Hole Size Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
NPTH Hole Size Tolerance ±2mil (0.050mm) ±1.5mil (0.040mm)
Hole Location Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
Min. Line Width/Space---Inner Layer---1/3 oz 2.5/2.5mil (0.0635/0.0635mm) 2/2mil (0.0508/0.0508mm)
Min. Line Width/Space---Inner Layer---1oz 4/4mil (0.100/0.100mm) 3.0/3.0mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---Hoz+Plating 4/4mil (0.100/0.100mm) 3.5/3.5mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---1oz+Plating 5/5mil (0.127/0.127mm) 4/4mil (0.100/0.100mm)
Min. Line Width/Space---Outer Layer---2oz+Plating 6/6mil (0.150/0.150mm) 5/5mil (0.127/0.127mm)
Zostaw wiadomość
Items Standard Advanced
opis produktu

4L Immersion Gold Communication PCB Assembly Grubość miedzi 1 uncja



4L, złoty zanurzeniowy, płytka komunikacyjna, ISO9001, zatwierdzona przez UL fabryka w Shenzhen



Płytka PCB terminala komunikacyjnego



Wielowarstwowa płytka PCB/4L



Maksymalna liczba warstw to 32 warstwy, należy sprawdzić, czy ≥20 warstw.

Maksymalny rozmiar panelu wykończeniowego to 740* 500 MM, ale jeśli > 600 MM, należy najpierw przejrzeć płytkę.

Minimalny rozmiar panelu to 5 * 5 mm.
Surowce PCB obejmują materiały PI + FR4, FR4, Rogers, bezhalogenowe, o wysokiej TG i tak dalej.
Możliwość grubości PCB wynosi od 0,2 ~ 4,0 mm, jeśli grubość jest mniejsza niż 0,2 mm lub większa niż 4 mm, będzie wymagać przeglądu.

Grubość miedzi PCB wynosi H ~ 5 uncji.Jeśli więcej niż 5 uncji, trzeba będzie przejrzeć.

Tolerancja łuku i skrętu wynosi 0,075%.

Minimalny rozmiar otworu to 0,15 mm, jeśli rozmiar otworu jest mniejszy niż 0,15 mm, należy to potwierdzić.

Maksymalny rozmiar otworu wynosi 6,0 mm, jeśli rozmiar otworu jest większy niż 6 mm, konieczne będzie użycie frezowania w celu powiększenia otworów.

Minimalna przestrzeń w warstwie wewnętrznej (jednostronna): 4～8L (w tym): próbka: 4 mil;mała objętość: 4,5 mil;

8 ~ 12L (w tym): próbka: 5 mil;mała objętość: 5,5 mil

12 ~ 18L (w tym): próbka: 6 mil;mała objętość: 6,5 mil

Maska lutownicza PCB Kolor: zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony, biały itp
Kolor sitodruku PCB: biały, czarny itp
Powierzchnia PCB: HASL bez ołowiu, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger itp.

Zastosowanie: komunikacja, przemysł/elektronika konsumencka.
