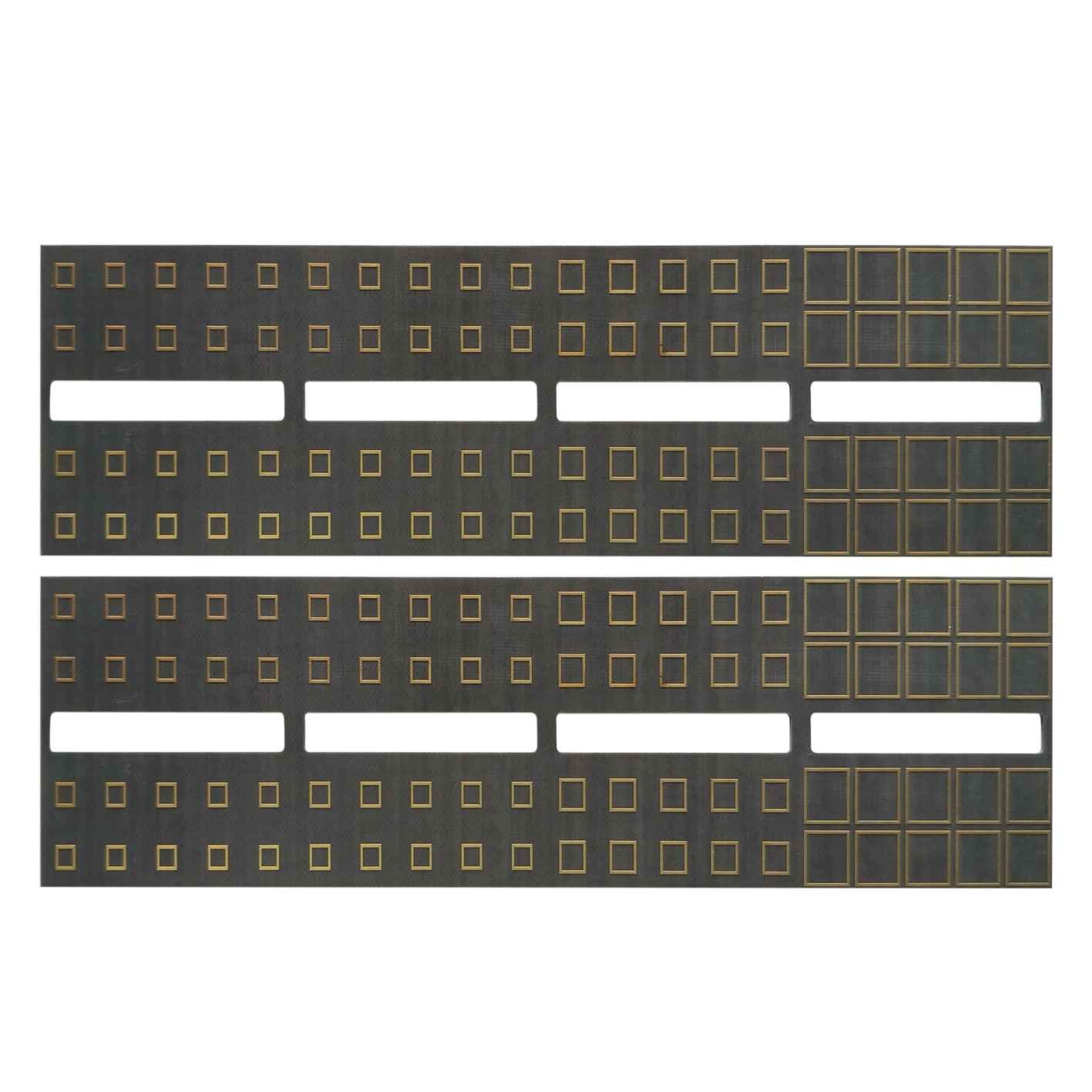

Czarna maska ​​lutownicza Taconic PCB 2,0 mm obwód o dużej prędkości 2 uncje

Czarna maska ​​lutownicza Taconic PCB 2,0 mm obwód o dużej prędkości 2 uncje

Płytka drukowana o wysokiej częstotliwości Płytka drukowana o wysokiej częstotliwości Czarna maska ​​lutownicza Taconic PCB Płytka zgodna z ROHS

Płytka drukowana wysokiej częstotliwości

Płytka drukowana wysokiej częstotliwości, bez względu na to, czy jest sztywna, czy elastyczna, zapewnia szybszy przepływ sygnału i zakres częstotliwości do 100 GHz.Należy zauważyć, że istnieje wiele materiałów zaprojektowanych do pracy na wysokich poziomach częstotliwości.Obwody drukowane HF charakteryzują się niższą stałą dielektryczną (Dk), niższym współczynnikiem rozpraszania (Df) i niskim poziomem rozszerzalności cieplnej.Są regularnie używane w technologii HDI.Są również szeroko stosowane w szybkiej komunikacji, telekomunikacji i technologii mikrofalowej RF.

W zależności od parametrów sygnał HF odbija się na płytce drukowanej, co oznacza, że ​​zmienia się impedancja (rezystancja dynamiczna) w stosunku do elementu nadawczego.Aby uniknąć takich efektów pojemnościowych, wszystkie parametry muszą być dokładnie określone i zaimplementowane z najwyższym poziomem kontroli procesu.

Płytki drukowane wysokiej częstotliwości są szeroko stosowane do specjalnej transmisji sygnału między obiektami.Działa od 500 MHz do 2 GHz i jest odpowiedni do zastosowań mobilnych, mikrofalowych, RF i szybkich projektów.Wraz ze wzrostem złożoności elementów elektronicznych i przełączników potrzebny jest szybszy przepływ sygnału i lepsza częstotliwość transmisji.PCB o wysokiej częstotliwości może odgrywać naprawdę ważną rolę. Ze względu na krótki czas narastania impulsu w elementach elektronicznych, konieczne jest uwzględnienie szerokości przewodnika jako elementu elektronicznego w technologii HF.

Często zadawane pytania:

P1: Czy możesz świadczyć usługi montażu PCB i zaopatrywać się w komponenty?
Odp .: Tak, na życzenie możemy również świadczyć usługi pozyskiwania komponentów i montażu PCB, a także budowanie pudełek.

P2: Z jakimi krajami pracowałeś?
Odp .: USA, Kanada, Włochy, Niemcy, Wielka Brytania, Hiszpania, Francja, Rosja, Iran, Turcja, Czechy, Austria, Australia, Brazylia, Japonia, Indie itd.

P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.

P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Po prostu wyślij do nas próbną płytkę drukowaną, możemy sklonować projekt płytki i opracować ją.

P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
