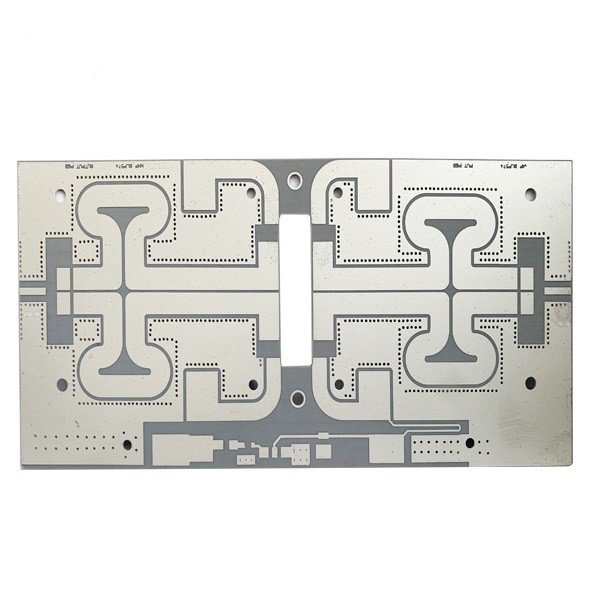

2,0 mm 4-warstwowa płytka PCB wysokiej częstotliwości

Miejsce pochodzenia Chiny
Nazwa handlowa Huashengxin
Orzecznictwo UL , ISO9001
Numer modelu 712337
Minimalne zamówienie 1 szt.
Szczegóły pakowania próżnia
Czas dostawy najszybsze 24 godziny na prototyp 2L i 4L, 3 dni na produkcję płyt HDI
Zasady płatności T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa PCB 4-warstwowa płytka drukowana o wysokiej częstotliwości Materiały eksploatacyjne Rogers FR4
Powierzchnia wykończona Immersja Złoto Grubość płyty 2,0 mm
Grubość miedzi 1/1/1/1 OZ Maska lutownicza Biały z obu stron
Podkreślić

Płytka o wysokiej częstotliwości 2

,

0 mm

,

płytka drukowana ODM o wysokiej częstotliwości

Zostaw wiadomość
opis produktu

2,0 mm 4-warstwowa płytka PCB wysokiej częstotliwości



Płytka drukowana o wysokiej częstotliwości 4-warstwowa płytka drukowana o wysokiej częstotliwości Rogers PCB Biała maska ​​lutownicza Płytka PCB HF



4-warstwowa płytka drukowana o wysokiej częstotliwości



Płytki PCB o wysokiej częstotliwości zwykle zapewniają zakres częstotliwości od 500 MHz do 2 GHz, co może zaspokoić potrzeby projektów szybkich płytek drukowanych, mikrofal, częstotliwości radiowych i aplikacji mobilnych.Gdy częstotliwość jest powyżej 1 GHz, możemy ją zdefiniować jako wysoką częstotliwość.
W dzisiejszych czasach złożoność komponentów elektronicznych i przełączników stale rośnie i wymaga szybszych przepływów sygnału.Dlatego wymagane są wyższe częstotliwości transmisji.Płytki PCB o wysokiej częstotliwości bardzo pomagają w integracji specjalnych wymagań sygnałowych z komponentami elektronicznymi i produktami, z zaletami takimi jak wysoka wydajność i duża prędkość, niższe tłumienie i stałe właściwości dielektryczne.


PCB o wysokiej częstotliwości (HF) służy do przesyłania fal elektromagnetycznych o częstotliwości GHz z minimalnymi stratami w różnych zastosowaniach, w tym w zastosowaniach mobilnych, mikrofalowych, radiowych (RF) i projektach o dużej prędkości.Dlatego do przesyłania tych fal elektromagnetycznych stosuje się płytki obwodów drukowanych o pewnych specyficznych właściwościach.Podczas projektowania płytki drukowanej do zastosowań wysokoczęstotliwościowych bierze się pod uwagę kilka parametrów.


Płytka drukowana wysokiej częstotliwości może spełnić Twoje potrzeby, jeśli włączysz specjalne wymagania dotyczące sygnału do Twoich urządzeń i produktów elektronicznych.Te wyższe częstotliwości transmisji są w stanie obsłużyć szybsze przepływy sygnału, które są niezbędne w dzisiejszych coraz bardziej złożonych przełącznikach elektronicznych i innych komponentach.





Funkcja Zdolność
Klasa jakości Standardowy IPC 2
Liczba warstw 2-24 warstwy
Materiał ROGERS, TACONIC, ARLON, FR4,
Rozmiar planszy Min. 5mm x 5mm |Maks. 500 mm x 745 mm
Grubość płyty 0,2 mm - 4,0 mm
Waga miedzi (wykończona) 0,5 uncji - 2 uncje
Minimalne śledzenie/odstępy 3 miliony/3 miliony
Kolor maski lutowniczej Zielony, biały, niebieski, czarny, czerwony, żółty...
Kolor sitodruku Biały, Czarny, Żółty...
Wykończenie powierzchni Bezprądowy nikiel/złoto zanurzeniowe (ENIG) - RoHS
Srebro zanurzeniowe - RoHS
Puszka zanurzeniowa - RoHS
Minimalny pierścień pierścieniowy 0.1mm
Minimalna średnica otworu wiertniczego 0,15 mm
Inne techniki Zdzieralna maska ​​​​lutownicza
Złote palce
Olej węglowy
Pogłębiacze otworów



2,0 mm 4-warstwowa płytka PCB wysokiej częstotliwości 02,0 mm 4-warstwowa płytka PCB wysokiej częstotliwości 1



Często zadawane pytania:



P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.



P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.



P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.



P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych



P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
