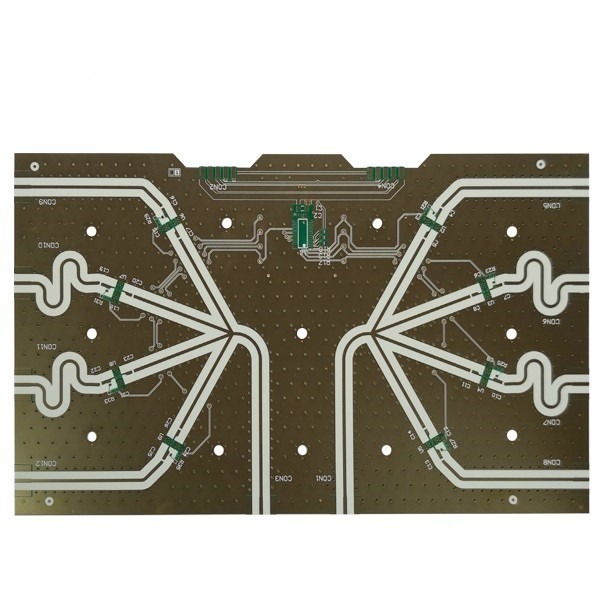

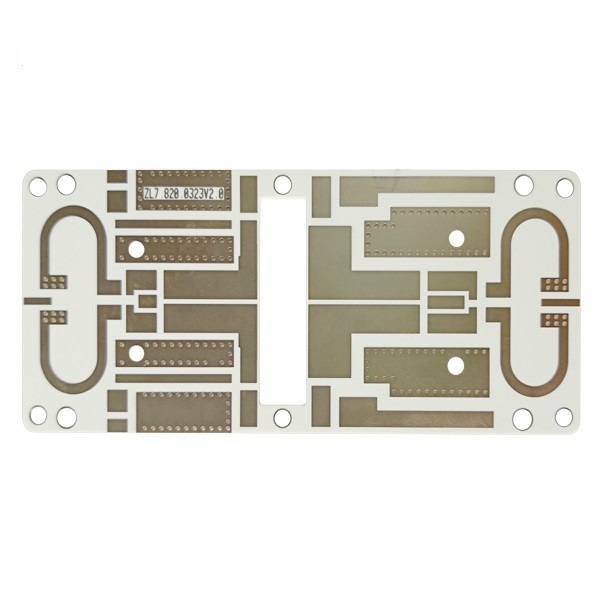

Płytka PCB Rogers o wysokiej częstotliwości Dwustronna złota płytka zanurzeniowa 1,6 mm

Płytka PCB Rogers o wysokiej częstotliwości Dwustronna złota płytka zanurzeniowa 1,6 mm

Obwód drukowany wysokiej częstotliwości Dwustronny obwód drukowany wysokiej częstotliwości Zanurzenie Gold Pcb Niestandardowa płytka PCB

Dwustronny obwód drukowany wysokiej częstotliwości

Płytka drukowana wysokiej częstotliwości, bez względu na to, czy jest sztywna, czy elastyczna, zapewnia szybszy przepływ sygnału i zakres częstotliwości do 100 GHz.Należy zauważyć, że istnieje wiele materiałów zaprojektowanych do pracy na wysokich poziomach częstotliwości.Obwody drukowane HF charakteryzują się niższą stałą dielektryczną (Dk), niższym współczynnikiem rozpraszania (Df) i niskim poziomem rozszerzalności cieplnej.Są regularnie używane w technologii HDI.Są również szeroko stosowane w szybkiej komunikacji, telekomunikacji i technologii mikrofalowej RF.

W zależności od parametrów sygnał HF odbija się na płytce drukowanej, co oznacza, że ​​zmienia się impedancja (rezystancja dynamiczna) w stosunku do elementu nadawczego.Aby uniknąć takich efektów pojemnościowych, wszystkie parametry muszą być dokładnie określone i zaimplementowane z najwyższym poziomem kontroli procesu.

Płytki drukowane wysokiej częstotliwości są szeroko stosowane do specjalnej transmisji sygnału między obiektami.Działa od 500 MHz do 2 GHz i jest odpowiedni do zastosowań mobilnych, mikrofalowych, RF i szybkich projektów.Wraz ze wzrostem złożoności elementów elektronicznych i przełączników potrzebny jest szybszy przepływ sygnału i lepsza częstotliwość transmisji.PCB o wysokiej częstotliwości może odgrywać naprawdę ważną rolę. Ze względu na krótki czas narastania impulsu w elementach elektronicznych, konieczne jest uwzględnienie szerokości przewodnika jako elementu elektronicznego w technologii HF.

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.

P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.

P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.

P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych

P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
