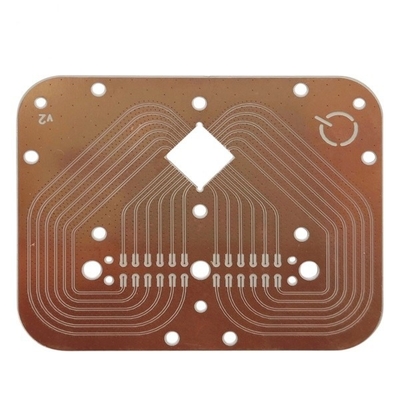

Dwustronny prototyp PCB Rogers FR4 wysokiej częstotliwości ARLON 1,6 mm

Dwustronny prototyp PCB Rogers FR4 wysokiej częstotliwości ARLON FR4

Obwód wysokiej częstotliwości PCB Pcb Prototyp Service Płytka PCB Fr4 o wysokiej częstotliwości

Dwustronna płytka PCB wysokiej częstotliwości

Płytka drukowana wysokiej częstotliwości, bez względu na to, czy jest sztywna, czy elastyczna, zapewnia szybszy przepływ sygnału i zakres częstotliwości do 100 GHz.Należy zauważyć, że istnieje wiele materiałów zaprojektowanych do pracy na wysokich poziomach częstotliwości.Obwody drukowane HF charakteryzują się niższą stałą dielektryczną (Dk), niższym współczynnikiem rozpraszania (Df) i niskim poziomem rozszerzalności cieplnej.Są regularnie używane w technologii HDI.Są również szeroko stosowane w szybkiej komunikacji, telekomunikacji i technologii mikrofalowej RF.

W zależności od parametrów sygnał HF odbija się na płytce drukowanej, co oznacza, że ​​zmienia się impedancja (rezystancja dynamiczna) w stosunku do elementu nadawczego.Aby uniknąć takich efektów pojemnościowych, wszystkie parametry muszą być dokładnie określone i zaimplementowane z najwyższym poziomem kontroli procesu.

Płytki drukowane wysokiej częstotliwości są szeroko stosowane do specjalnej transmisji sygnału między obiektami.Działa od 500 MHz do 2 GHz i jest odpowiedni do zastosowań mobilnych, mikrofalowych, RF i szybkich projektów.Wraz ze wzrostem złożoności elementów elektronicznych i przełączników potrzebny jest szybszy przepływ sygnału i lepsza częstotliwość transmisji.PCB o wysokiej częstotliwości może odgrywać naprawdę ważną rolę. Ze względu na krótki czas narastania impulsu w elementach elektronicznych, konieczne jest uwzględnienie szerokości przewodnika jako elementu elektronicznego w technologii HF.

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.

P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.

P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.

P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych

P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
