TG150 Bezhalogenowa płytka PCB Fr4 Dwustronna 1.6mm 6mil Immersja Złoto

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xNazwa PCB | Dwustronna płytka drukowana wypełniona żywicą bezhalogenową | Materiały eksploatacyjne | FR4 bezhalogenowy |
---|---|---|---|
Grubość płyty | 1,6 mm | Grubość miedzi | 1/1oz |
Najmniejszy otwór wiercony mechaniczny | 0,5 mm | Min. Min. line distance/space odległość/odstęp linii | 6/6 mil |
Leczenie zakończone | Immersja Złoto | Maska lutownicza | Zielony TAIYO |
Specjalne wymagania | bezhalogenowe/kontrola impedancji/wypełnione żywicą i pokryte powłoką | Produkty do komunikacji aplikacyjnej | komunikacja |
High Light | TG150 bezhalogenowa płytka drukowana Fr4,6mil bezhalogenowa płytka drukowana Fr4,1 |

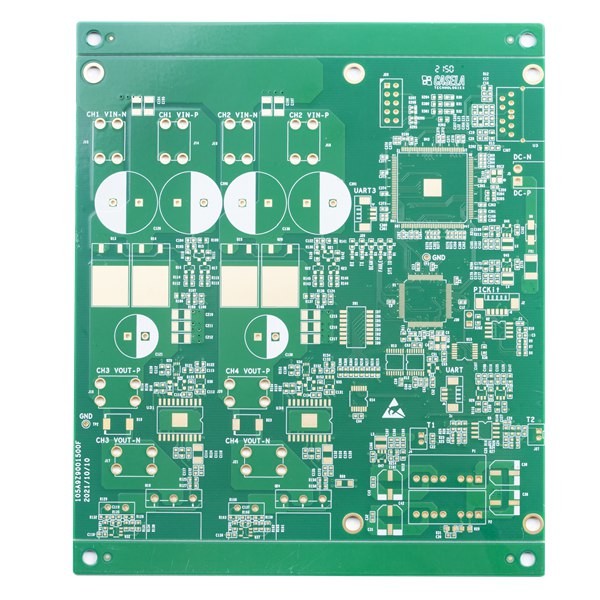

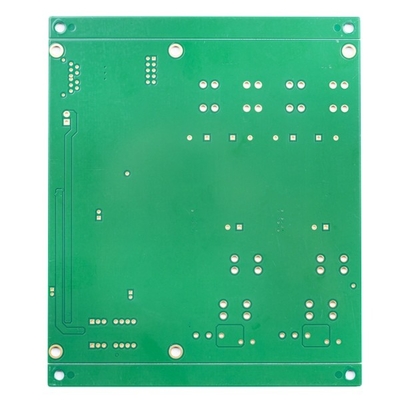

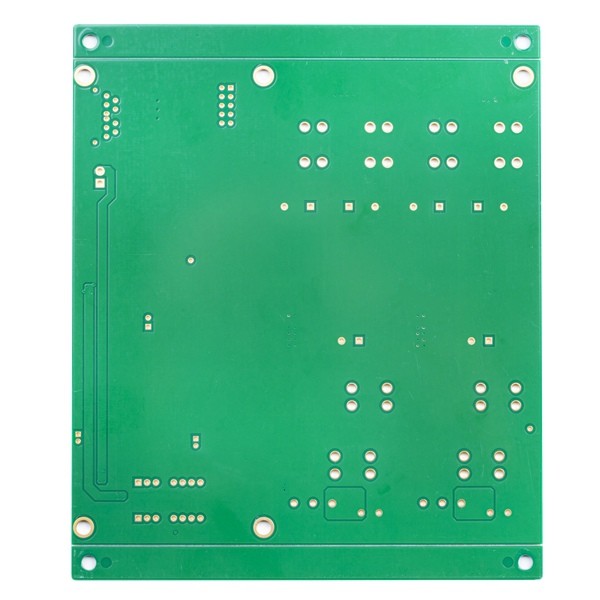

TG150 Bezhalogenowa płytka PCB Fr4 Dwustronna 1.6mm 6mil Immersion Gold
Dwustronna kontrola impedancji otworu z żywicą PCB z kontrolą impedancji Materiał bezhalogenowy Materiał TG150 Płytka dwustronna
Dwustronna płytka drukowana wypełniona żywicą bezhalogenową
HSX Circuit zajmuje łączną powierzchnię produkcyjną 10 000 metrów kwadratowych, zatrudnia ponad 350 pracowników, produkuje miesięcznie ponad 5000 rodzajów PCB.Jej produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.
Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.HSX posiada wysoko wykształcony i doświadczony zespół oraz zaawansowany sprzęt produkcyjny.
Rozmiar panelu w fabryce HSX wynosi maksymalnie 740x500mm, ale gdy rozmiar panelu jest większy niż 600mm, należy go najpierw sprawdzić.A minimalny rozmiar panelu, jaki możemy osiągnąć, to 5 * 5 mm.
Grubość PCB, jaką możemy osiągnąć, wynosi od 0,2 mm do 4,0 mm, gdy grubość płyty jest mniejsza niż 0,2 mm lub wyższa niż 4 mm, płytkę należy najpierw ocenić.(PS. Gdy grubość płyty jest równa lub mniejsza niż 0,6 mm, nie dotyczy to wykończonej powierzchni HASL)
Grubość miedzi podstawowej warstwy wewnętrznej i zewnętrznej jest najmniejsza 0,3/0,5 uncji, a maksymalnie 3 uncje.
0,15 mm to minimalny rozmiar otworu fabryczny, gdy rozmiar otworu jest mniejszy niż 0,15 mm, płyta będzie musiała najpierw zostać sprawdzona.
Kolory odporne na lutowanie zawierają zielony, matowy zielony, niebieski, matowy niebieski, czarny, czarny matowy, żółty, czerwony, biały i zgodnie z wymaganiami klienta.
Kolorystyka nogawek zawiera biel, czerń oraz zgodnie z życzeniem klienta.
Liczba warstw: | 2 warstwy | Laminat płytki drukowanej: | FR4 TG150 |
Inna grubość miedzi: | 1/1OZ | Płytka drukowana o grubości: | 1,6 mm |
Najmniejszy otwór wiercony mechaniczny: | 0,50 mm | Min.odległość/odstęp linii: | 6/6 mil |
Kolor maski lutowniczej: | Zielony TAIYO | Kolor legend: | biały kolor |
Wykończona powierzchnia PCB: | Immersja Złoto | Profil zarządu: | Frezowanie + V-CUT |
Zastosowanie płytki PCB: | komunikacja | ||
Prośba o specjalne | bezhalogenowe/kontrola impedancji/wypełnione żywicą i pokryte powłoką |
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję szybkich prototypów PCB i duże linie produkcyjne PCB.
P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.
P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.
P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
