Niebieska maska ​​lutownicza Dwustronna płytka PCB High TG TG170 S1000-2

Niebieska maska ​​lutownicza Dwustronna płytka PCB High TG TG170 S1000-2

Dwustronna płytka epoksydowa PCB podłączona za pomocą niebieskiej maski lutowniczej High TG TG170 S1000-2 Dwustronne płytki drukowane

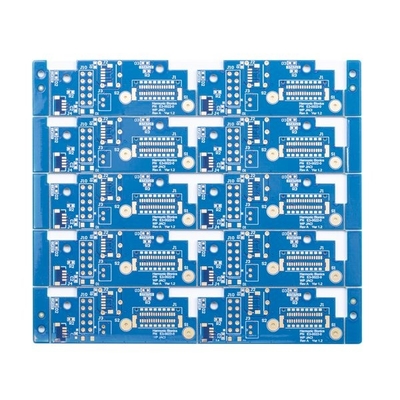

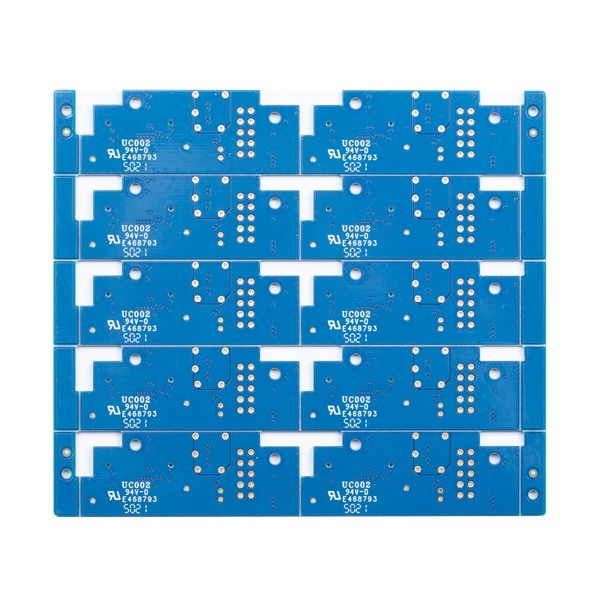

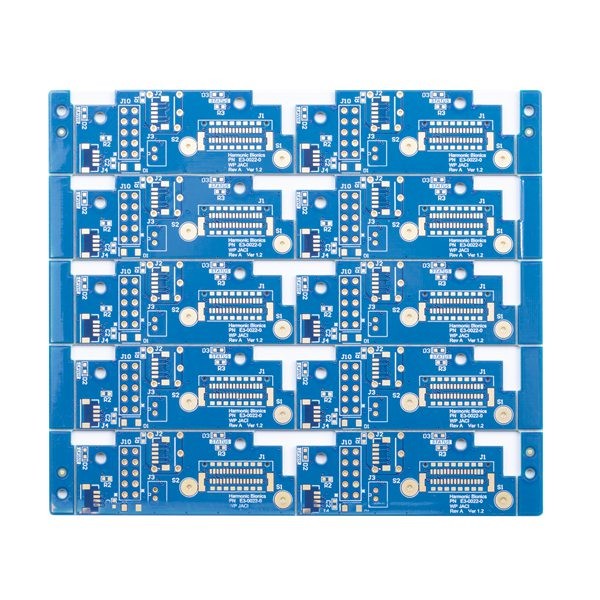

Dwustronna niebieska płytka drukowana

Produkty HSX obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewnia elastyczne usługi produkcji szybkiego toczenia (od 12 do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.

Produkty są szeroko stosowane w dziedzinach zaawansowanych technologii, takich jak komunikacja, zasilacze, sieci komputerowe, produkty cyfrowe, sterowanie przemysłowe, nauka i edukacja, urządzenia medyczne i lotnictwo.HSX posiada wysoko wykształcony i doświadczony zespół oraz zaawansowany sprzęt produkcyjny.

Rozmiar panelu w fabryce HSX wynosi maksymalnie 740x500mm, ale gdy rozmiar panelu jest większy niż 600mm, należy go najpierw sprawdzić.A minimalny rozmiar panelu, jaki możemy osiągnąć, to 5 * 5 mm.

Grubość PCB, jaką możemy osiągnąć, wynosi od 0,2 mm do 4,0 mm, gdy grubość płyty jest mniejsza niż 0,2 mm lub wyższa niż 4 mm, płytkę należy najpierw ocenić.(PS. Gdy grubość płyty jest równa lub mniejsza niż 0,6 mm, nie dotyczy to wykończonej powierzchni HASL)

Grubość miedzi podstawowej warstwy wewnętrznej i zewnętrznej jest najmniejsza 0,3/0,5 uncji, a maksymalnie 3 uncje.

0,15 mm to minimalny rozmiar otworu fabryczny, gdy rozmiar otworu jest mniejszy niż 0,15 mm, płyta będzie musiała najpierw zostać sprawdzona.

Kolory odporne na lutowanie zawierają zielony, matowy zielony, niebieski, matowy niebieski, czarny, czarny matowy, żółty, czerwony, biały i zgodnie z wymaganiami klienta.

Kolorystyka nogawek zawiera biel, czerń oraz zgodnie z życzeniem klienta.

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję szybkich prototypów PCB i duże linie produkcyjne PCB.

Q2: A co z wydajnością produkcyjną fabryki PCB?
Odp .: Nasza miesięczna zdolność produkcyjna wynosi 50 000 metrów kwadratowych / miesiąc i 5000 typów / miesiąc.

Q3:Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.

Q4:Jak zwykle wysyłasz PCB?
Odp .: Zwykle w przypadku małych paczek wysyłamy deski za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego, aby dokonać odbioru lub użyć naszego konta, aby wysłać w terminie dostawy DDU (nieopłacone cło importowe).
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.

P5: Jaki jest twój standardowy czas realizacji?produkcja?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
