Bezhalogenowe szybkie prototypy płytek drukowanych FR4 S1150G 6mil Kontrola impedancji

Bezhalogenowe szybkie prototypy płytek drukowanych FR4 S1150G 6mil Kontrola impedancji

Szybkie obracanie płytek PCB Kontrola impedancji materiału bezhalogenowego Wypełnione żywicą przelotki Szybkie zapotrzebowanie Szybkie masowe zamówienie

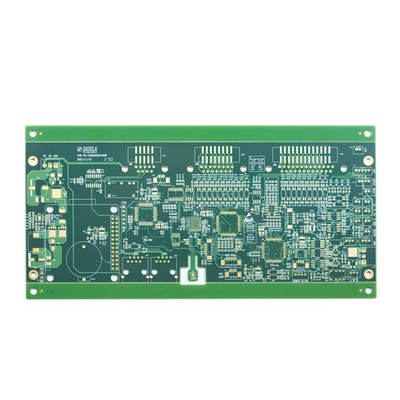

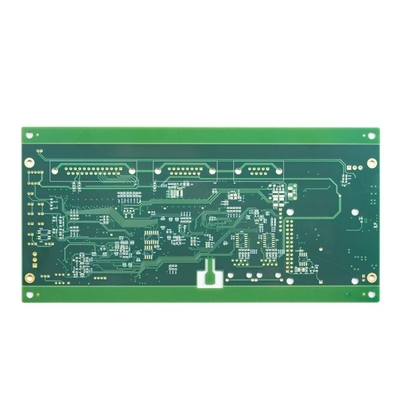

Bezhalogenowa płytka drukowana 4L Fast Turn

Założona w 2010 roku firma Shenzhen Huashengxin Circuit jest profesjonalnym producentem płytek drukowanych.Produkty Huashengxin obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewniamy elastyczne szybkie usługi produkcyjne (od 12 godzin do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Nasze produkty są szeroko stosowane w przemyśle komunikacyjnym, urządzeniach zasilających, sieciach komputerowych i przemyśle lotniczym.

Maksymalna liczba warstw to 32 warstwy (≥20 warstw wymaga przeglądu)

Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, konieczne będzie sprawdzenie płyty

Minimalny rozmiar panelu wykończeniowego to 5 * 5 mm
Materiał PCB zawiera PI + FR4, FR4, Rogers, etch
Grubość płytki PCB wynosi 0,2 ~ 4,0 mm (należy sprawdzić, gdy <0,2 mm lub > 4 mm) (i nie można wykonać powierzchni HASL przy grubości płytki </= 0,6 mm)

Grubość miedzi wewnętrznej i zewnętrznej podstawy miedzi: Min. 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Tolerancja łuku i skrętu: 0,075%

Min.rozmiar otworu: 0,15 mm (należy sprawdzić płytkę, jeśli jest mniejsza niż 0,15 mm)

Zdolność wiercenia otworów HDI Min: 0,08-0,10 mm
Zdolność toru/odstępu PCB: 3 mil (0,075 mm)
Metoda zarysu PCB: Routing/V-CUT/Punching

Możliwość grubości maski lutowniczej: standard 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielony 4mil, inny kolor 4,8mil;

Możliwość wypełniania otworów maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej obejmuje zielony, zielony mat, niebieski, niebieski mat, czarny, czarny mat, żółty, czerwony, biały itp.
Sitodruk PCB zawiera biały, czarny i na żądanie

Zdzieralna grubość maski: 500-1000um
Film utleniający o zdolności OSP: 0,2-0,5um

Często zadawane pytania:
P1: Jaka jest minimalna ilość zamówienia?
Odp .: Brak MOQ. Ilość wpłynie tylko na cenę.Prosimy o kontakt w sprawie zapytania ofertowego.

P2: Jak zwykle wysyłasz płytkę drukowaną?
Odp .: Zazwyczaj w przypadku małych paczek wysyłamy deski za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego, aby dokonać odbioru lub użyć naszego konta, aby wysłać w terminie dostawy DDU (nieopłacone cło importowe).
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.

P3: A co z wydajnością produkcyjną fabryki PCB?
Odp .: Nasza miesięczna zdolność produkcyjna wynosi 50 000 metrów kwadratowych / miesiąc i 5000 typów / miesiąc.

P4: Z jakimi krajami pracowałeś?
Odp .: USA, Kanada, Włochy, Niemcy, Wielka Brytania, Hiszpania, Francja, Rosja, Iran, Turcja, Czechy, Austria, Australia, Brazylia, Japonia, Indie itd.

P5: Czy świadczysz również usługi montażu PCB?
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.
