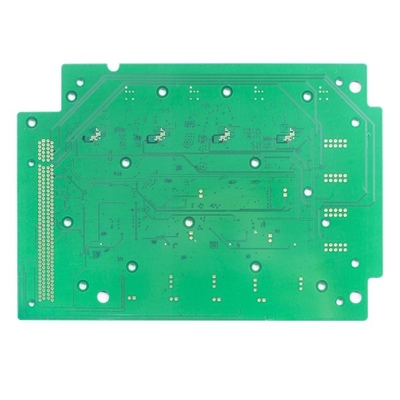

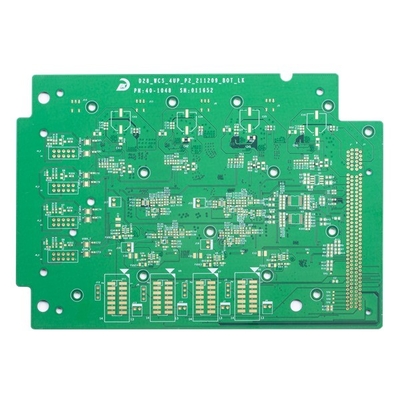

1,6 mm FR4 ENIG 6-warstwowa płytka drukowana Zielona maska ​​​​lutownicza zanurzona w kolorze złotym

1.6mm FR4 ENIG 6-warstwowa płytka drukowana Zielona maska ​​​​lutownicza zanurzona w kolorze złotym

Szybkie obracanie płytek PCB Otwór wciskany PCB Zielony kolor Maska lutownicza ENIG PCB 6-warstwowa produkcja PCB Pilne zamówienie

6L Press-fit Otwór do szybkiego obracania PCB

Założona w 2010 roku firma Shenzhen Huashengxin Circuit jest profesjonalnym producentem płytek drukowanych.Produkty Huashengxin obejmują 1 ~ 32L FR-4 PCB, IMS PCB, płyty HDI, płyty PTFE o wysokiej częstotliwości i płyty Rigid-flex itp. Zapewniamy elastyczne szybkie usługi produkcyjne (od 12 godzin do 72 godzin), a także od małej objętości do dużej objętości Produkcja PCB.Nasze produkty są szeroko stosowane w przemyśle komunikacyjnym, urządzeniach zasilających, sieciach komputerowych i przemyśle lotniczym.

Maksymalna liczba warstw to 32 warstwy (≥20 warstw wymaga przeglądu)

Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, konieczne będzie sprawdzenie płyty

Minimalny rozmiar panelu wykończeniowego to 5 * 5 mm
Materiał PCB zawiera PI + FR4, FR4, Rogers, etch
Grubość płytki PCB wynosi 0,2 ~ 4,0 mm (należy sprawdzić, gdy <0,2 mm lub > 4 mm) (i nie można wykonać powierzchni HASL przy grubości płytki </= 0,6 mm)

Grubość miedzi wewnętrznej i zewnętrznej podstawy miedzi: Min. 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Tolerancja łuku i skrętu: 0,075%

Min.rozmiar otworu: 0,15 mm (należy sprawdzić płytkę, jeśli jest mniejsza niż 0,15 mm)

Zdolność wiercenia otworów HDI Min: 0,08-0,10 mm
Zdolność toru/odstępu PCB: 3 mil (0,075 mm)
Metoda zarysu PCB: Routing/V-CUT/Punching

Możliwość grubości maski lutowniczej: standard 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielony 4mil, inny kolor 4,8mil

Możliwość wypełniania otworów maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej obejmuje zielony, zielony mat, niebieski, niebieski mat, czarny, czarny mat, żółty, czerwony, biały itp.
Sitodruk PCB zawiera biały, czarny i na żądanie

Zdzieralna grubość maski: 500-1000um
Film utleniający o zdolności OSP: 0,2-0,5um

Często zadawane pytania:
P1:Jak mogę otrzymać wycenę?
O: Prosimy o przesłanie pliku gerber w formacie Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB i podanie ilości na żądanie.Dostarczymy odpowiednio wycenę.

P2: Czy możesz wyprodukować płytki drukowane z pliku obrazu??
O: Nie. Ale jeśli wyślesz nam próbną płytkę drukowaną, możemy sklonować jej projekt i opracować.

P3: Czy masz na stanie PCB?.
Odp .: Większość płytek PCB jest dostosowywana i mają różne projekty, produkujemy je zgodnie z plikami gerber dostarczonymi przez klientów.

P4: Jakich materiałów FR4 zwykle używasz?

O: Kingboard, ITEQ, Shengyi...

Q5:Jakiego rodzaju wysyłki zwykle używasz??
Odp .: W przypadku zamówienia o małej objętości zawsze sugerujemy wysyłanie desek za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego do odbioru lub użyć naszego konta do wysyłki w terminie dostawy DDU (nieopłacone cło importowe).
A w przypadku zamówienia o dużej objętości, aby zaoszczędzić na kosztach frachtu, zaproponujemy zorganizowanie wysyłki drogą lotniczą lub morską. Oczywiście, jeśli masz własnego spedytora i możesz dostarczyć nam informacje, możemy skontaktować się z nim w celu zorganizowania wysyłki.
