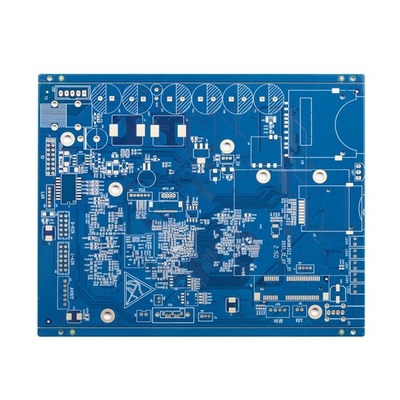

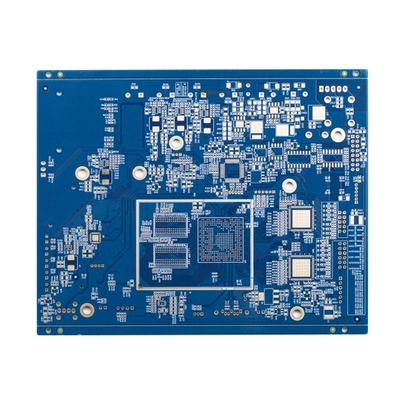

Niebieska maska ​​lutownicza Szybkie obracanie płyt PCB Prototypy 4,8 mil 1,6 mm

Niebieska maska ​​lutownicza Szybkie obracanie płyt PCB Prototypy 4,8 mil 1,6 mm

Szybkie obracanie płytek PCB Kontrola impedancji Urządzenia komunikacyjne Niebieska maska ​​lutownicza Szybkie prototypy

Szybka kontrola impedancji 4L z obwodem drukowanym

Maksymalna liczba warstw to 32 warstwy (≥20 warstw wymaga przeglądu)

Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, konieczne będzie sprawdzenie płyty

Minimalny rozmiar panelu wykończeniowego to 5 * 5 mm
Materiał PCB zawiera PI + FR4, FR4, Rogers, etch
Grubość płytki PCB wynosi 0,2 ~ 4,0 mm (należy sprawdzić, gdy <0,2 mm lub > 4 mm) (i nie można wykonać powierzchni HASL przy grubości płytki </= 0,6 mm)

Grubość miedzi wewnętrznej i zewnętrznej podstawy miedzi: Min. 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Tolerancja łuku i skrętu: 0,075%

Min.rozmiar otworu: 0,15 mm (należy sprawdzić płytkę, jeśli jest mniejsza niż 0,15 mm)

Zdolność wiercenia otworów HDI Min: 0,08-0,10 mm
Zdolność toru/odstępu PCB: 3 mil (0,075 mm)
Metoda zarysu PCB: Routing/V-CUT/Punching

Możliwość grubości maski lutowniczej: standard 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielony 4mil, inny kolor 4,8mil;

Możliwość wypełniania otworów maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej obejmuje zielony, zielony mat, niebieski, niebieski mat, czarny, czarny mat, żółty, czerwony, biały itp.
Sitodruk PCB zawiera biały, czarny i na żądanie

Zdzieralna grubość maski: 500-1000um
Film utleniający o zdolności OSP: 0,2-0,5um

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.

P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.

P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Po prostu wyślij do nas próbną płytkę drukowaną, możemy sklonować projekt płytki i opracować ją.

P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych

P6: Jaką płatność akceptujesz?
Odp .: Przelew bankowy (T / T) lub akredytywa (L / C) lub Paypal (tylko dla małej wartości mniejszej niż 500 USD)
