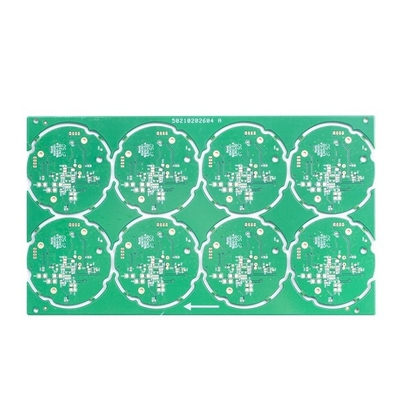

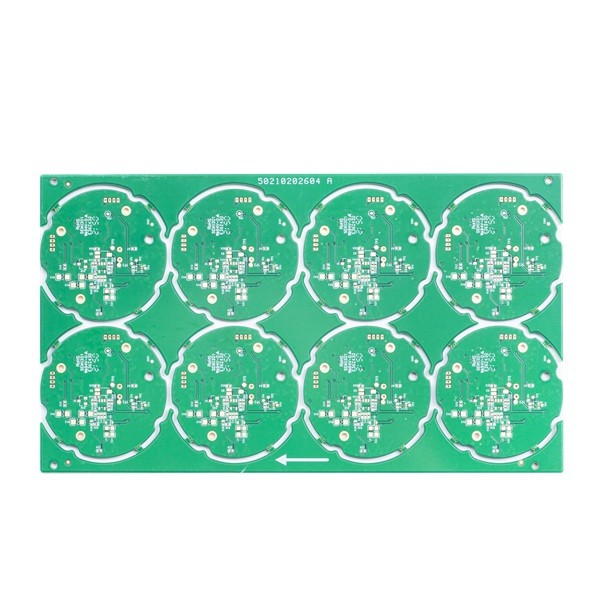

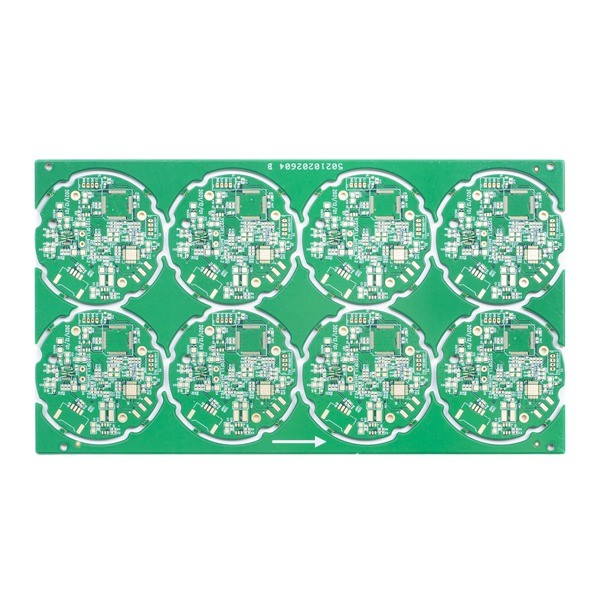

Sztywne płytki drukowane o wysokiej wytrzymałości TG FR4 TG170 1,6 mm Quick Turn Pcb

Sztywne płytki drukowane o wysokiej wytrzymałości TG FR4 TG170 1,6 mm Quick Turn Pcb

Szybkie obracanie płytek drukowanych Wysoka TG Szybka produkcja płytek drukowanych Produkcja płytek drukowanych

Płytka drukowana 4L High TG Fast Turn

HSX Circuit obejmuje łączną powierzchnię produkcyjną 10 000 metrów kwadratowych, zatrudnia ponad 350 pracowników i produkuje ponad 5000 rodzajów płytek drukowanych każdego miesiąca.Nasze produkty są szeroko stosowane w wielu gałęziach przemysłu, komunikacji, zasilaczach, sieciach komputerowych, produktach cyfrowych, kontroli przemysłowej, nauce i edukacji, urządzeniach medycznych, lotnictwie itp.

Maksymalna liczba warstw to 32 warstwy (≥20 warstw wymaga przeglądu)

Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, konieczne będzie sprawdzenie płyty

Minimalny rozmiar panelu wykończeniowego to 5 * 5 mm

Materiał PCB zawiera PI + FR4, FR4, Rogers, etch

Grubość płytki PCB wynosi 0,2 ~ 4,0 mm (należy sprawdzić, gdy <0,2 mm lub > 4 mm) (i nie można wykonać powierzchni HASL przy grubości płytki </= 0,6 mm)

Grubość miedzi wewnętrznej i zewnętrznej podstawy miedzi: Min. 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Tolerancja łuku i skrętu: 0,075%

Min.rozmiar otworu: 0,15 mm (należy sprawdzić płytkę, jeśli jest mniejsza niż 0,15 mm)

Zdolność wiercenia otworów HDI Min: 0,08-0,10 mm

Zdolność toru/odstępu PCB: 3 mil (0,075 mm)

Metoda zarysu PCB: Routing/V-CUT/Punching

Możliwość grubości maski lutowniczej: standard 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielony 4mil, inny kolor 4,8mil;

Możliwość wypełniania otworów maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej obejmuje zielony, zielony mat, niebieski, niebieski mat, czarny, czarny mat, żółty, czerwony, biały itp.

Sitodruk PCB zawiera biały, czarny i na żądanie

Zdzieralna grubość maski: 500-1000um

Film utleniający o zdolności OSP: 0,2-0,5um

Zalety obwodu HSX:

1) Profesjonalna produkcja PCB przez 10 lat

2) Wysokiej klasy pozycjonowanie, profesjonalna linia produkcyjna

3) Stabilna i dojrzała technologia produkcji

4) Zapewnienie jakości o wysokiej niezawodności

5)Kompleksowy system obsługi rynku

6) Szybka reakcja, szybka dostawa!

Często zadawane pytania:
P1: Jak mogę otrzymać wycenę?
O: Prosimy o przesłanie pliku gerber w formacie Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB i podanie ilości na żądanie.Dostarczymy odpowiednio wycenę.

P2: Czy możesz wyprodukować płytki PCB z pliku obrazu??
O: Nie. Ale jeśli wyślesz nam próbną płytkę drukowaną, możemy sklonować jej projekt i opracować.

P3: Czy masz na stanie PCB?.
Odp .: Większość płytek PCB jest dostosowywana i mają różne projekty, produkujemy je zgodnie z plikami gerber dostarczonymi przez klientów.

P4: Jakich materiałów FR4 zazwyczaj używasz?

O: Kingboard, ITEQ, Shengyi...

Q5:Jakiego rodzaju wysyłki zwykle używasz??
Odp .: W przypadku zamówienia o małej objętości zawsze sugerujemy wysyłanie desek za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego do odbioru lub użyć naszego konta do wysyłki w terminie dostawy DDU (nieopłacone cło importowe).
A w przypadku zamówienia o dużej objętości, aby zaoszczędzić na kosztach frachtu, zaproponujemy zorganizowanie wysyłki drogą lotniczą lub morską. Oczywiście, jeśli masz własnego spedytora i możesz dostarczyć nam informacje, możemy skontaktować się z nim w celu zorganizowania wysyłki.
