Niebieska lutownica odporna na szybkie obracanie płyt PCB FR4 IT180 TG180

Niebieska lutownica odporna na szybkie obracanie płyt PCB FR4 IT180 TG180

Szybkie obracanie płytek PCB Niebieskie lutowanie odporne na szybkie obracanie Producenci płytek PCB Produkcja i montaż płytek PCB Produkcja płytek drukowanych

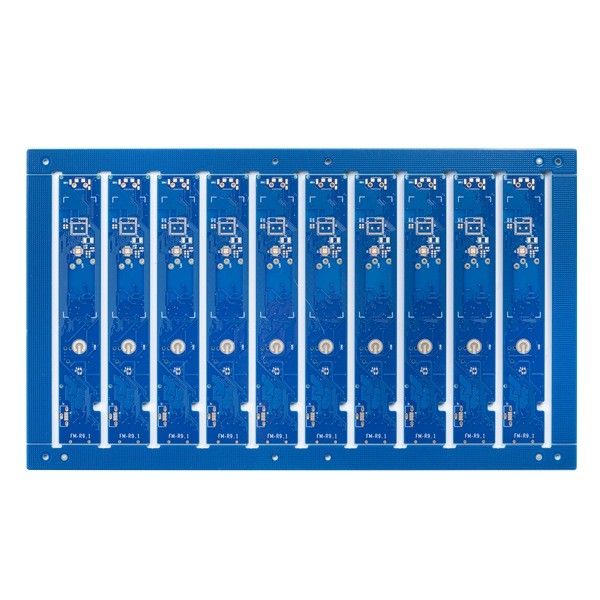

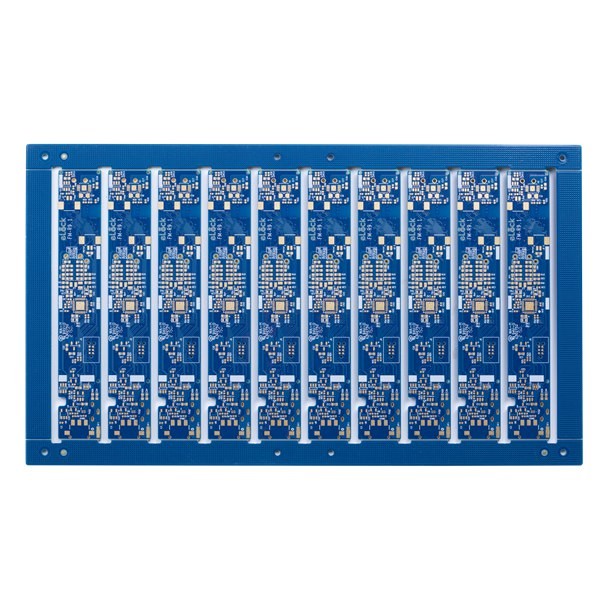

4L TG180 szybka niebieska tablica lutownicza

HSX Circuit obejmuje łączną powierzchnię produkcyjną 10 000 metrów kwadratowych, zatrudnia ponad 350 pracowników i produkuje ponad 5000 rodzajów płytek drukowanych każdego miesiąca.Nasze produkty są szeroko stosowane w wielu gałęziach przemysłu, komunikacji, zasilaczach, sieciach komputerowych, produktach cyfrowych, kontroli przemysłowej, nauce i edukacji, urządzeniach medycznych, lotnictwie itp.

Maksymalna liczba warstw to 32 warstwy (≥20 warstw wymaga przeglądu)

Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, konieczne będzie sprawdzenie płyty

Minimalny rozmiar panelu wykończeniowego to 5 * 5 mm

Materiał PCB zawiera PI + FR4, FR4, Rogers, etch

Grubość płytki PCB wynosi 0,2 ~ 4,0 mm (należy sprawdzić, gdy <0,2 mm lub > 4 mm) (i nie można wykonać powierzchni HASL przy grubości płytki </= 0,6 mm)

Grubość miedzi wewnętrznej i zewnętrznej podstawy miedzi: Min. 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Tolerancja łuku i skrętu: 0,075%

Min.rozmiar otworu: 0,15 mm (należy sprawdzić płytkę, jeśli jest mniejsza niż 0,15 mm)

Zdolność wiercenia otworów HDI Min: 0,08-0,10 mm

Zdolność toru/odstępu PCB: 3 mil (0,075 mm)

Metoda zarysu PCB: Routing/V-CUT/Punching

Możliwość grubości maski lutowniczej: standard 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielony 4mil, inny kolor 4,8mil

Możliwość wypełniania otworów maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej obejmuje zielony, zielony mat, niebieski, niebieski mat, czarny, czarny mat, żółty, czerwony, biały itp.

Sitodruk PCB zawiera biały, czarny i na żądanie

Zdzieralna grubość maski: 500-1000um

Film utleniający o zdolności OSP: 0,2-0,5um

Zalety obwodu HSX:

1) Profesjonalna produkcja PCB przez 10 lat

2) Wysokiej klasy pozycjonowanie, profesjonalna linia produkcyjna

3) Stabilna i dojrzała technologia produkcji

4) Zapewnienie jakości o wysokiej niezawodności

5)Kompleksowy system obsługi rynku

6) Szybka reakcja, szybka dostawa

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.

Q2: A co z wydajnością produkcyjną fabryki PCB?
Odp .: Nasza miesięczna zdolność produkcyjna wynosi 50 000 metrów kwadratowych / miesiąc i 5000 typów / miesiąc.

Q3:Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.

Q4:Jak zwykle wysyłasz PCB?
Odp .: Zazwyczaj w przypadku małych paczek wysyłamy deski za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego, aby dokonać odbioru lub użyć naszego konta, aby wysłać w terminie dostawy DDU (nieopłacone cło importowe).
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.

P5: Jaki jest twój standardowy czas realizacji produkcji??
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
