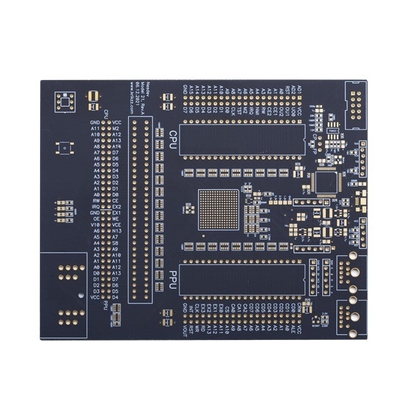

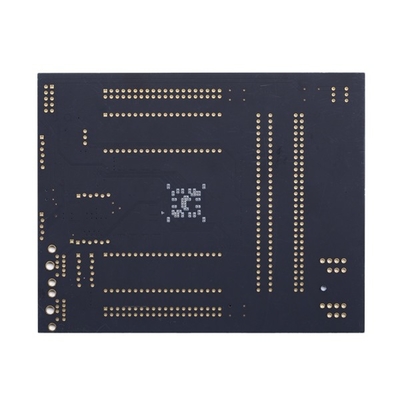

Small Via BGA ENIG Quick Turn Pcb Fabrication 6-warstwowa płytka drukowana 1,6 mm

Small Via BGA ENIG Quick Turn Pcb Fabrication 6-warstwowa płytka drukowana 1,6 mm

Płytki PCB Quick Turn Small Via i płytka BGA ENIG Quick Turn Pcba Quick Turn Pcb Assembly

6-warstwowa szybka czarna tablica

HSX Circuit obejmuje łączną powierzchnię produkcyjną 10 000 metrów kwadratowych, zatrudnia ponad 350 pracowników i produkuje ponad 5000 rodzajów płytek drukowanych każdego miesiąca.Nasze produkty są szeroko stosowane w wielu gałęziach przemysłu, komunikacji, zasilaczach, sieciach komputerowych, produktach cyfrowych, kontroli przemysłowej, nauce i edukacji, urządzeniach medycznych, lotnictwie itp.

Maksymalna liczba warstw to 32 warstwy (≥20 warstw wymaga przeglądu)

Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, konieczne będzie sprawdzenie płyty

Minimalny rozmiar panelu wykończeniowego to 5 * 5 mm

Materiał PCB zawiera PI + FR4, FR4, Rogers, etch

Grubość płytki PCB wynosi 0,2 ~ 4,0 mm (należy sprawdzić, gdy <0,2 mm lub > 4 mm) (i nie można wykonać powierzchni HASL przy grubości płytki </= 0,6 mm)

Grubość miedzi wewnętrznej i zewnętrznej podstawy miedzi: Min. 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Tolerancja łuku i skrętu: 0,075%

Min.rozmiar otworu: 0,15 mm (należy sprawdzić płytkę, jeśli jest mniejsza niż 0,15 mm)

Zdolność wiercenia otworów HDI Min: 0,08-0,10 mm

Zdolność toru/odstępu PCB: 3 mil (0,075 mm)

Metoda zarysu PCB: Routing/V-CUT/Punching

Możliwość grubości maski lutowniczej: standard 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielony 4mil, inny kolor 4,8mil

Możliwość wypełniania otworów maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej obejmuje zielony, zielony mat, niebieski, niebieski mat, czarny, czarny mat, żółty, czerwony, biały itp.

Sitodruk PCB zawiera biały, czarny i na żądanie

Zdzieralna grubość maski: 500-1000um

Film utleniający o zdolności OSP: 0,2-0,5um

Zalety obwodu HSX:

1) Profesjonalna produkcja PCB przez 10 lat

2) Wysokiej klasy pozycjonowanie, profesjonalna linia produkcyjna

3) Stabilna i dojrzała technologia produkcji

4) Zapewnienie jakości o wysokiej niezawodności

5)Kompleksowy system obsługi rynku

6) Szybka reakcja, szybka dostawa

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.

P2: A co z wydajnością produkcyjną fabryki PCB?
Odp .: Nasza miesięczna zdolność produkcyjna wynosi 50 000 metrów kwadratowych / miesiąc i 5000 typów / miesiąc.

P3: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.

P4: Jak zwykle wysyłasz PCB?
Odp .: Zazwyczaj w przypadku małych paczek wysyłamy deski za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego, aby dokonać odbioru lub użyć naszego konta, aby wysłać w terminie dostawy DDU (nieopłacone cło importowe).
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.

P5: Jaki jest twój standardowy czas realizacji produkcji?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
