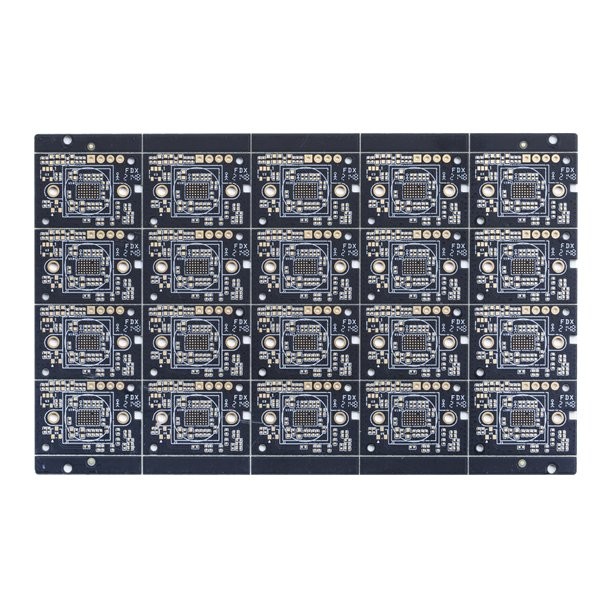

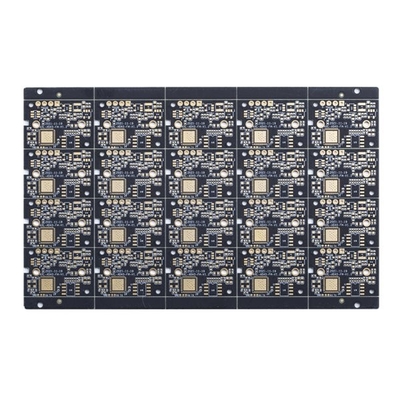

Kontrola impedancji Szybka realizacja Pcb FR4 TG130 Mała 4-warstwowa płytka PCB BGA

Kontrola impedancji Szybka realizacja Pcb FR4 TG130 Mała 4-warstwowa płytka PCB BGA

Szybkie obracanie płytek drukowanych Produkty przemysłowe Kontrola impedancji Wypełniony żywicą otwór i poszycie Małe BGA

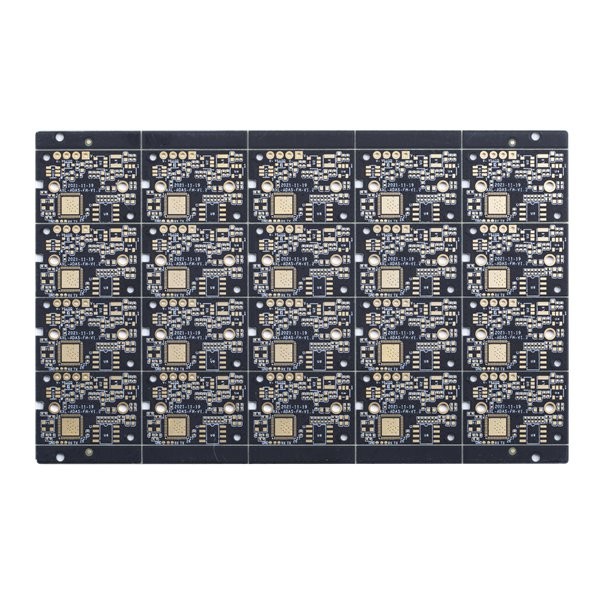

Szybka czarna płytka drukowana 4L

HSX Circuit obejmuje łączną powierzchnię produkcyjną 10 000 metrów kwadratowych, zatrudnia ponad 350 pracowników i produkuje ponad 5000 rodzajów płytek drukowanych każdego miesiąca.Nasze produkty są szeroko stosowane w wielu gałęziach przemysłu, komunikacji, zasilaczach, sieciach komputerowych, produktach cyfrowych, kontroli przemysłowej, nauce i edukacji, urządzeniach medycznych, lotnictwie itp.

Maksymalna liczba warstw to 32 warstwy (≥20 warstw wymaga przeglądu)

Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, konieczne będzie sprawdzenie płyty

Minimalny rozmiar panelu wykończeniowego to 5 * 5 mm

Materiał PCB zawiera PI + FR4, FR4, Rogers, etch

Grubość płytki PCB wynosi 0,2 ~ 4,0 mm (należy sprawdzić, gdy <0,2 mm lub > 4 mm) (i nie można wykonać powierzchni HASL przy grubości płytki </= 0,6 mm)

Grubość miedzi wewnętrznej i zewnętrznej podstawy miedzi: Min. 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Tolerancja łuku i skrętu: 0,075%

Min.rozmiar otworu: 0,15 mm (należy sprawdzić płytkę, jeśli jest mniejsza niż 0,15 mm)

Zdolność wiercenia otworów HDI Min: 0,08-0,10 mm

Zdolność toru/odstępu PCB: 3 mil (0,075 mm)

Metoda zarysu PCB: Routing/V-CUT/Punching

Możliwość grubości maski lutowniczej: standard 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielony 4mil, inny kolor 4,8mil;

Możliwość wypełniania otworów maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej obejmuje zielony, zielony mat, niebieski, niebieski mat, czarny, czarny mat, żółty, czerwony, biały itp.

Sitodruk PCB zawiera biały, czarny i na żądanie

Zdzieralna grubość maski: 500-1000um

Film utleniający o zdolności OSP: 0,2-0,5um

Zalety obwodu HSX:

1) Profesjonalna produkcja PCB przez 10 lat

2) Wysokiej klasy pozycjonowanie, profesjonalna linia produkcyjna

3) Stabilna i dojrzała technologia produkcji

4) Zapewnienie jakości o wysokiej niezawodności

5)Kompleksowy system obsługi rynku

6) Szybka reakcja, szybka dostawa!

Często zadawane pytania:
P1: Jaka jest minimalna ilość zamówienia?
Odp .: Brak MOQ. Ilość wpłynie tylko na cenę.Prosimy o kontakt w sprawie zapytania ofertowego.

P2: Jak zwykle wysyłasz płytkę drukowaną?
Odp .: Zazwyczaj w przypadku małych paczek wysyłamy deski za pośrednictwem usługi „od drzwi do drzwi” DHL, UPS, FedEx, możemy użyć twojego konta wysyłkowego, aby dokonać odbioru lub użyć naszego konta, aby wysłać w terminie dostawy DDU (nieopłacone cło importowe).
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.

P3: A co z wydajnością produkcyjną fabryki PCB?
Odp .: Nasza miesięczna zdolność produkcyjna wynosi 50 000 metrów kwadratowych / miesiąc i 5000 typów / miesiąc.

P4: Z jakimi krajami pracowałeś?
Odp .: USA, Kanada, Włochy, Niemcy, Wielka Brytania, Hiszpania, Francja, Rosja, Iran, Turcja, Czechy, Austria, Australia, Brazylia, Japonia, Indie itd.

P5: Czy świadczysz również usługi montażu PCB?
W przypadku towarów ciężkich o wadze powyżej 300 kg możemy wysłać Twoje płytki PCB drogą morską lub lotniczą, aby zaoszczędzić na kosztach transportu.Oczywiście, jeśli masz własnego spedytora, możemy się z nim skontaktować w celu załatwienia Twojej przesyłki.
