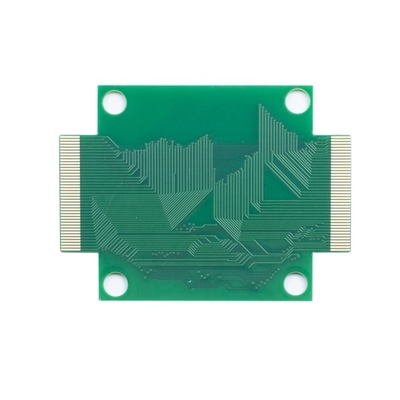

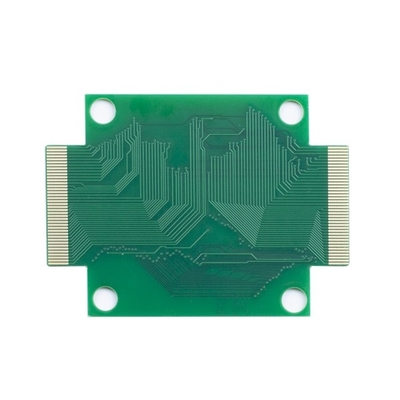

Pozłacane płytki PCB Quick Turn Prototypowe dwie strony 1.6mm 1OZ

 Pozłacane płytki PCB Quick Turn Prototypowe dwie strony 1.6mm 1OZ

Szybkie obracanie płytek PCB Pokrycie złotego palca Twarde złoto Szybkie obracanie płytki PCB Szybki prototyp Przykładowa kolejność i ogromna objętość

Płytka drukowana 4L Fast Gold Finger

HSX Circuit obejmuje łączną powierzchnię produkcyjną 10 000 metrów kwadratowych, zatrudnia ponad 350 pracowników i produkuje ponad 5000 rodzajów płytek drukowanych każdego miesiąca.Nasze produkty są szeroko stosowane w wielu gałęziach przemysłu, komunikacji, zasilaczach, sieciach komputerowych, produktach cyfrowych, kontroli przemysłowej, nauce i edukacji, urządzeniach medycznych, lotnictwie itp.

Maksymalna liczba warstw to 32 warstwy (≥20 warstw wymaga przeglądu)

Maksymalny rozmiar panelu wykończeniowego to 740*500 MM, ale jeśli strona panelu > 600 MM, konieczne będzie sprawdzenie płyty

Minimalny rozmiar panelu wykończeniowego to 5 * 5 mm

Materiał PCB zawiera PI + FR4, FR4, Rogers, etch

Grubość płytki PCB wynosi 0,2 ~ 4,0 mm (należy sprawdzić, gdy <0,2 mm lub > 4 mm) (i nie można wykonać powierzchni HASL przy grubości płytki </= 0,6 mm)

Grubość miedzi wewnętrznej i zewnętrznej podstawy miedzi: Min. 0,3/0,5 uncji, maks. 3 uncje, zaliczka 4-6 uncji

Tolerancja łuku i skrętu: 0,075%

Możliwość grubości maski lutowniczej: standard 15-20um;Zaawansowane: 35um

Minimalna szerokość mostka maski lutowniczej: zielony 4mil, inny kolor 4,8mil

Możliwość wypełniania otworów maski lutowniczej: 0,1-0,5 mm

Kolor maski lutowniczej obejmuje zielony, zielony mat, niebieski, niebieski mat, czarny, czarny mat, żółty, czerwony, biały itp.

Sitodruk PCB zawiera biały, czarny i na żądanie

Zdzieralna grubość maski: 500-1000um

Film utleniający o zdolności OSP: 0,2-0,5um

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Tak, jesteśmy fabryką, mamy niezależną produkcję prototypowych płytek PCB do szybkiego obrotu i linie produkcyjne płytek PCB o dużej objętości.

P2: Jaki format pliku PCB można zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

P3: Czy moje pliki PCB są bezpieczne, gdy przesyłam je do produkcji?
Odp.: Szanujemy prawa autorskie klienta i nigdy nie będziemy produkować PCB dla kogoś innego z Twoimi plikami, chyba że otrzymamy pisemną zgodę z Twojej strony, ani nie udostępnimy tych plików żadnym innym stronom trzecim.W razie potrzeby możemy podpisać NDA z klientem.

P4: Jeśli nie mamy pliku PCB / pliku Gerber, mamy tylko próbkę PCB, czy możesz ją dla mnie wyprodukować?
Odp.: tak, możemy pomóc ci sklonować płytkę drukowaną.Wystarczy wysłać do nas próbną płytkę drukowaną, abyśmy mogli sklonować projekt płytki i opracować ją.

P5: Jaki jest twój standardowy czas realizacji PCB?
A: Próbka/prototyp (mniej niż 3m2):
1-2 warstwy: 3 do 5 dni roboczych (najszybsze 24 godziny w przypadku usług szybkiego obracania)
4-8 warstw: 7 ~ 12 dni roboczych (najszybsze 48 godzin dla usług szybkiego obracania)
Produkcja masowa (mniej niż 200m2):
1-2 warstwy: 7 do 12 dni roboczych
4-8 warstw: od 10 do 15 dni roboczych
